Sơ đồ cách lắp đặt phao điện chống cạn chống tràn bằng nguồn 12V-24VDC

HƯỚNG DẪN LẮP ĐẶT HẸN GIỜ PHAO ĐIỆN CHỐNG CẠN, CHỐNG TRÀN SỬ DỤNG NGUỒN ĐIỆN 12VDC HOẶC 24VDC CHO MÁY BƠM NƯỚC CÔNG SUẤT CAO

Các sơ đồ sau đây là sơ đồ cơ bản nhất chưa có các các thiết bị bảo vệ như: Bảo vệ quá tải, Bảo vệ chống rò điện, Rơ le nhiệt, Chống mất pha, sụt áp, ... Tùy vào nhu cầu và điều kiện bạn sẽ thêm các thành phần kia vào để hoàn chỉnh một hệ thống điều khiển mực nước hiệu quả nhất.

Xin hãy đặt câu hỏi để chúng tôi có thể phục vụ bạn tốt nhất có thể bằng cách bình luận phía dưới bài viết. Cảm ơn bạn đã ủng hộ sản phẩm của chúng tôi.

PHẦN 1: PHAO ĐIỆN CHỐNG CẠN, CHỐNG TRÀN MÁY BƠM NƯỚC SỬ DỤNG NGUỒN 12VDC HOẶC 24VDC CẤP CHO PHAO ĐIỆN

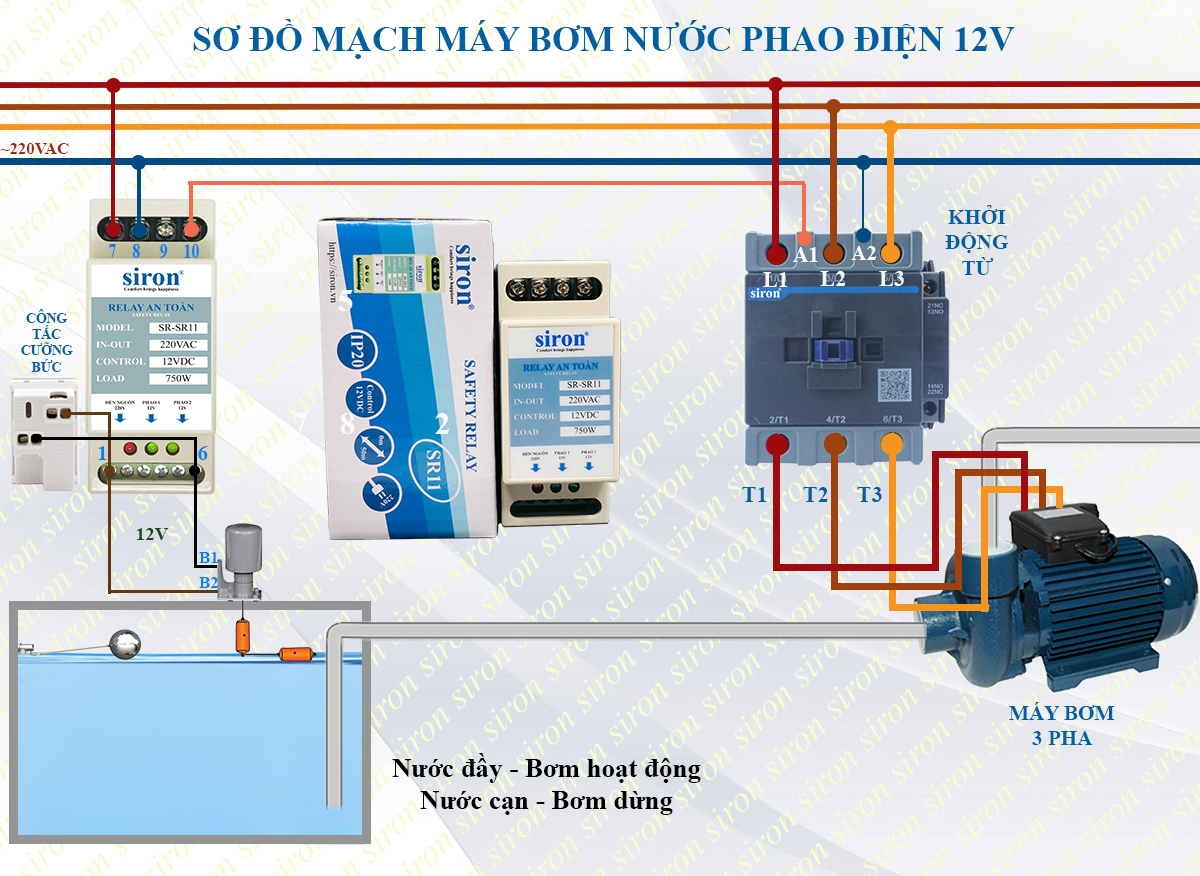

Sơ đồ lắp đặt phao điện chống cạn và chống tràn kết nối với bộ nguồn 12V SRF-111M



Đối với mạch 3 pha, bạn cần lắp thêm các thiết bị bảo vệ như: Bảo vệ quá tải Aptomat, Rơ le nhiệt, Bảo vệ mất pha - sụt áp, ...

Nhược điểm: Theo sơ đồ trên thì biến áp sẽ phải hoạt động 24h/24h nên rất nhanh hỏng biến áp. Để khắc phục nhược điểm này, bạn xem sơ đồ ở phần 2.

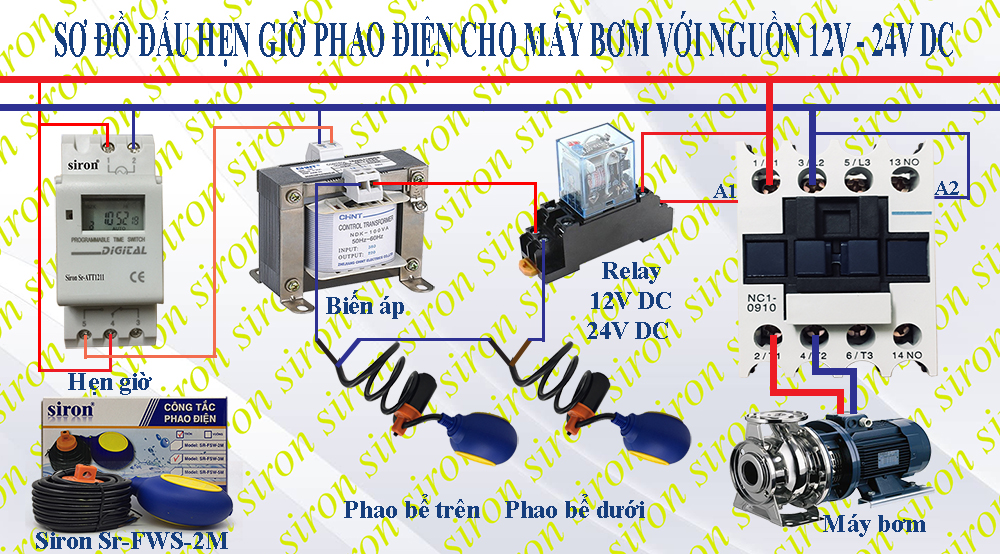

PHẦN 2:  HẸN GIỜ KẾT HỢP PHAO ĐIỆN CHỐNG CẠN, CHỐNG TRÀN SỬ DỤNG NGUỒN 12VDC HOẶC 24VDC MÁY BƠM NƯỚC CÔNG SUẤT CAO



TAGS: Phao điện, Siron
