Sơ đồ mạch 1 máy bơm dùng chung cho 2 nhà với 2 nguồn điện khác nhau

Sơ đồ mạch 1 máy bơm dùng chung cho 2 nhà với 2 nguồn điện khác nhau

Tác giả: Nguyễn Văn Tuấn - đăng vào 16:54 ngày 26.01.2021

SƠ ĐỒ MẠCH ĐIỆN 1 MÁY BƠM NƯỚC DÙNG CHUNG CHO 2 NHÀ SỬ DỤNG 2 CÔNG TƠ NGUỒN ĐIỆN KHÁC NHAU CÓ LẮP PHAO CHỐNG CẠN VÀ CHỐNG TRÀN SIRON

Sơ đồ mạch 1 máy bơm dùng chung cho 3 nhà với 3 nguồn điện khác nhau

Sơ đồ 1 máy bơm cho 2 bể nước dùng chung 1 nguồn điện



Xem video hướng dẫn lắp đặt



Hình ảnh bài viết

Sở dụng khởi LS



Hình ảnh bài viết

Sử dụng khởi chint

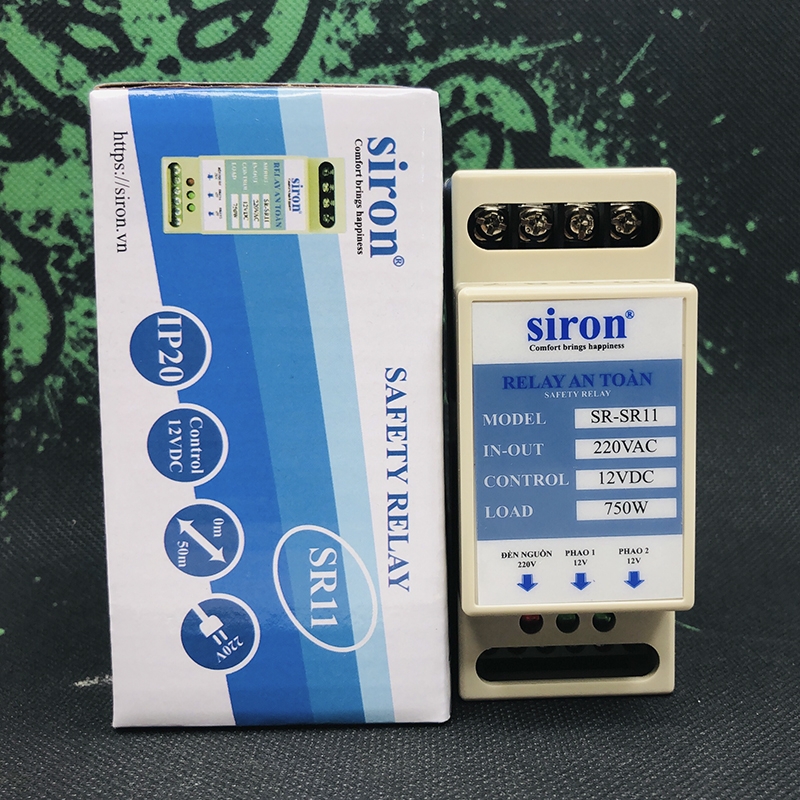

RƠ LE PHAO ĐIỆN AN TOÀN SIRON SR-SR11

Rơ le an toàn SR-SR11 là thiết bị điện được thiết kế với mục đích kết hợp với các công tắc phao điện bơm nước thông thường hoặc phao điện kín nước (hoạt động tốt hơn với phao điện Siron SR-FSW) sẵn có để điều khiển tự động đóng/ngắt và an toàn hơn đấu nối truyền thống của hệ thống máy bơm nước.



Với điện áp 12VDC dẫn đến các tiếp điểm của phao điện, SR-SR11 loại trừ được nguy cơ rò điện, hở điện, giảm tải cho dây dẫn thiết bị đến phao điện, ổn định hệ thống và an toàn trong quá trình sử dụng. Đồng thời SR-SR11 tăng tuổi thọ cho máy bơm và phao điện.

Hình ảnh bài viết



A - GIỚI THIỆU

Mạch điện cho phép 1 máy bớm sử dụng cho 2 nhà khác nhau, sử dụng 2 nguồn điện khác nhau. Khi nhà nào dùng sẽ sử dụng nguồn điện của nhà đó, một nhà đang dùng thì nhà kia không thể sử dụng được nữa.

Giúp giảm tải giếng khoan chung hoặc đường ống dùng chung cho 2 nhà.

Phao chống cạn nếu sử dụng giếng khoan bạn có thể nối thông phao chống cạn.



B - NGUYÊN LÝ HOẠT ĐỘNG

Khi bể nước trên bất kỳ nhà nào hết trước và bể dưới có nước thì phao điện sẽ thông mạch, khởi động từ đóng và cấp điện cho máy bơm đồng thời cấp điện cho van điện từ mở ra. Trong quá trình một nhà đang bơm mà nhà còn lại cũng hết nước thì nhà đó bị khóa và không được cấp điện cho khởi động từ hoạt động. Chỉ khi nhà đầu tiên bơm xong thì nhà còn lại mới bơm được.



C - CHUẨN BỊ

1 - Aptomat chịu tải phù hợp theo công suất mấy bơm: 2

2 - Khởi động từ phù hợp với công suất máy bơm nước:  2

3 - Chuyển nguồn phao điện Siron SR-SR11: 2

4 - Van điện từ phù hợp với ống nước: 2

5 - Hẹn giờ tuần hoàn Siron SR-TS48S-2Z: 1

6 - Máy bơm nước: 1

7 - Phao điện Siron SR-FSW phù hợp với độ sâu của bể: 3

8 - Dây điện các loại phù hợp với công suất và khoảng cách lắp của máy bơm với nguồn điện



D - HƯỚNG DẪN LẮP ĐẶT

Lắp đặt vào tủ điện hoặc lắp vào tường với không gian thoáng, không ẩm ướt. Nếu có mưa ẩm ướt phải có biện pháp phòng chống.



E - HƯỚNG DẪN ĐẤU NỐI

Bước 1: Nối nguồn lửa vào chân L1 và câu sang chân L2 của khởi động từ và câu sang chân số 7 của SR-SR11: Áp dụng nối cho 2 nhà.

Bước 2: Nối nguồn nguôi với chân L3 và câu sang chân A2 của khởi dộng từ và câu sang chân số 8 của SR-SR11: Áp dụng nối cho 2 nhà.

Bước 3: Nối chân T1 của khởi nhà A với chân T1 của khởi nhà B rồi câu xuống 1 dây của máy bơm nước.

Bước 4: Nối chân T3 của khởi nhà A với chân T3 của khởi nhà B rồi câu xuống 1 dây còn lại của máy bơm nước.

Bước 5: Nối chân T2 của khởi động từ xuống 1 dây của van điện từ. Dây còn lại của van điện từ nối với chân T3 của khởi động từ: Áp dụng nối cho 2 nhà.

Bước 6: Nối chân số 10 của SR-SR11 của nhà A với chân 21-NC của khởi động từ nhà B.

Bước 7: Nối chân số 6 của SR-TS48S-Z với chân 21-NC của khởi động từ nhà A.

Bước 8: Nối chân số 10 của SR-SR11 của nhà B với chân số 7 và chân số 8 của SR-TS48S-Z.

Bước 9: Nối chân số 9 của SR-SR11 của nhà B với chân số 2 của SR-TS48S-Z.

Bước 10: Nối chân A1 của khởi động từ nhà A với chân NC-14 của khởi động từ nhà B. Nối chân A1 của khởi động từ nhà B với chân NC-14 của khởi động từ nhà A.

Bước 11: Nối chân số 1 của SR-SR11 với dây màu Nâu của phao điện dạng quả (Hoặc chân B1 của phao thường). Nối chân số 2 của SR-SR11 với dây màu Nâu của phao điện dạng quả (Hoặc chân B2 của phao thường): Áp dụng nối cho 2 nhà.

Bước 12: Nối chân số 5 với dây màu Xanh của phao điện dạng quả (Hoặc chân A1 của phao thường) phao chống tràn. Nối chân số 6 với dây màu Xanh của phao điện dạng quả (Hoặc chân A6 của phao thường) phao chống tràn: Áp dụng nối cho 2 nhà.



F - HƯỚNG DẪN VẬN HÀNH

BỂ CHỨA DƯỚI PHẢI LUÔN ĐẦY NƯỚC: Phao điện lắp bể dưới sẽ sử dụng chức năng chống cạn dùng chung cho 2 nhà: Khi bể chứa dưới cạn thì phao không cấp điện cho khởi để máy bơm hoạt động, khi bể dưới đầy, phao sẽ thông và báo tín hiệu về 2 SR11 để sẵn sàng hoạt động.

BỂ CHỨA TRÊN CẠN NƯỚC SẼ BƠM, ĐẦY NƯỚC SẼ NGƯNG: Phao bể trên sẽ dùng mỗi nhà 1 phao, khi bể nhà nào cạn trước sẽ bật để máy bơm nước hoạt động đồng thời mở van nước để nước chảy vào nhà đó.

ĐIỀU CHỈNH THỜI GIAN HẸN GIỜ: Hẹn giờ để đảm bảo 2 nhà nếu chuyển liên tiếp với nhau sẽ chậm mở điện, tránh xung đột 2 nguồn điện với nhau. Cài đặt tối thiểu 10 giây.



G - HƯỚNG DẪN BẢO TRÌ

Thường xuyên kiểm tra tiếp điểm phao điện, dây dẫn, ... xem có bị vật sắc nhọn hoặc chuột cắn không?

Kiểm tra tiếp điểm khởi động từ có bị hỏng không?

Aptomat có đóng mở tốt không?

Rơ le phao điện còn hoạt động không?

Hẹn giờ có bị hỏng không?



H - SƠ ĐỒ THAM KHẢO

SƠ ĐỒ AN TOÀN CÁCH LY NGUỒN ĐIỆN CẤP CHO MÁY BƠM

CÁCH LY BẰNG KHỞI ĐỘNG TỪ

CÁCH LY THEO RƠ LE THỜI GIAN TSS48-Z

1 - Sơ đồ 1 máy bơm dùng chung cho 2 nhà với 2 nguồn điện khác nhau chỉ sử dụng chức năng chống tràn.

2 - Sơ đồ 1 máy bơm dùng chung cho 2 nhà với 2 nguồn điện khác nhau dùng chung phao chống cạn và dùng riêng phao chống tràn.

3 - Sơ đồ 1 máy bơm dùng chung cho 2 nhà với 2 nguồn điện khác nhau dùng phao điện chống cạn và chống tràn nguồn 12V

4- Sơ đồ 1 máy bơm dùng chung cho 2 nhà với 2 nguồn điện khác nhau sử dụng phao chống cạn chung và dùng phao chống tràn riêng có sử dụng cảm biến dòng chảy.

I - CHÚ Ý:

Thời gian cài đặt của hẹn giờ TS48S-2Z tối thiểu là 10 giây.
