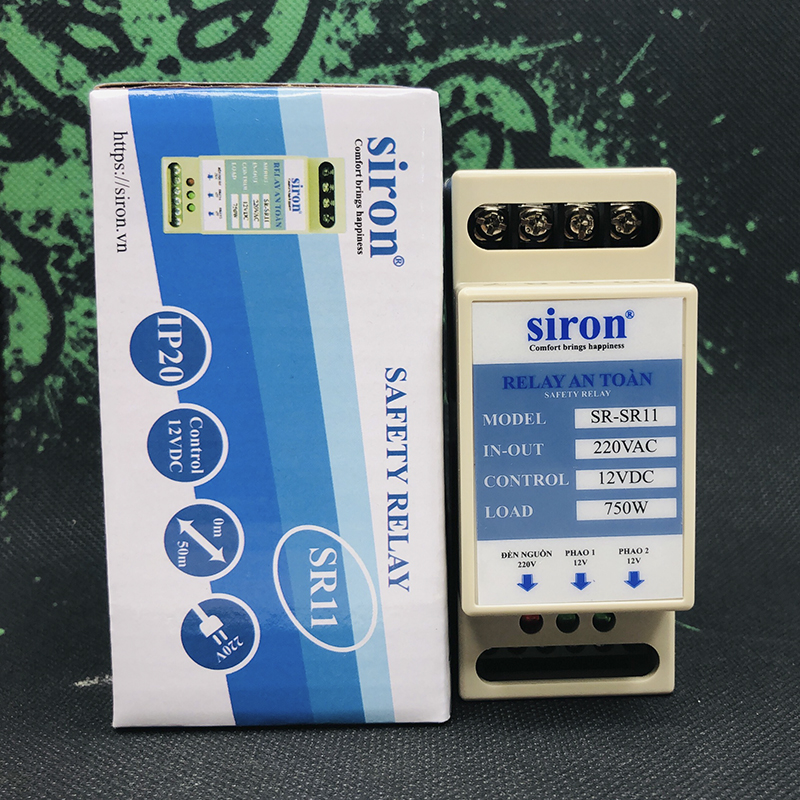

Relay an toàn 12V DC dạng thanh ray gắn tường, tủ điên Siron SR-SR11

315.000₫
Thông tin sản phẩm
Tình trạng: Còn hàng
Mã sản phẩm: SR-SR11
Thương hiệu: Siron
TỔNG HỢP SƠ ĐỒ LẮP RƠ LE CHUYỂN NGUỒN PHAO SIRON HƯỚNG DẪN SỬ DỤNG RELAY AN TOÀN CHO PHAO ĐIỆN SIRON SR-SR11 Relay an toàn 12V DC...

TỔNG HỢP SƠ ĐỒ LẮP RƠ LE CHUYỂN NGUỒN PHAO SIRON

HƯỚNG DẪN SỬ DỤNG RELAY AN TOÀN CHO PHAO ĐIỆN SIRON SR-SR11

Relay an toàn 12V DC dạng thanh ray gắn tường, tủ điên Siron SR-SR11

(Giá đã bao gồm VAT và vận chuyển)

Tải bản hướng dẫn sử dụng Siron SR-SR11

Tên VAT: Relay an toàn chuyển nguồn phao điện 12V dạng thanh ray Siron SR-SR11

Relay an toàn dùng nguồn 12VDC điều khiển nguồn 220VAC Siron SR-SR11

ỨNG DỤNG

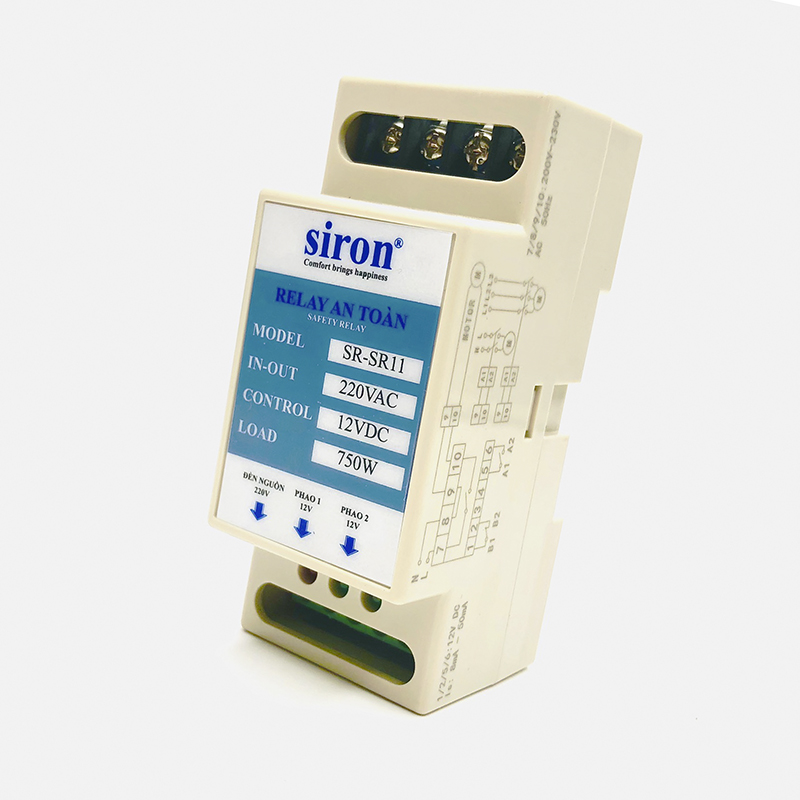

Rơ le an toàn SR-SR11 là thiết bị điện được thiết kế với mục đích kết hợp với các công tắc phao điện bơm nước thông thường hoặc phao điện kín nước (hoạt động tốt hơn với phao điện Siron SR-FSW) sẵn có để điều khiển tự động đóng/ngắt và an toàn hơn đấu nối truyền thống của hệ thống máy bơm nước.

Với điện áp 12VDC dẫn đến các tiếp điểm của phao điện, SR-SR11 loại trừ được nguy cơ rò điện, hở điện, giảm tải cho dây dẫn thiết bị đến phao điện, ổn định hệ thống và an toàn trong quá trình sử dụng. Đồng thời SR-SR11 tăng tuổi thọ cho máy bơm và phao điện.



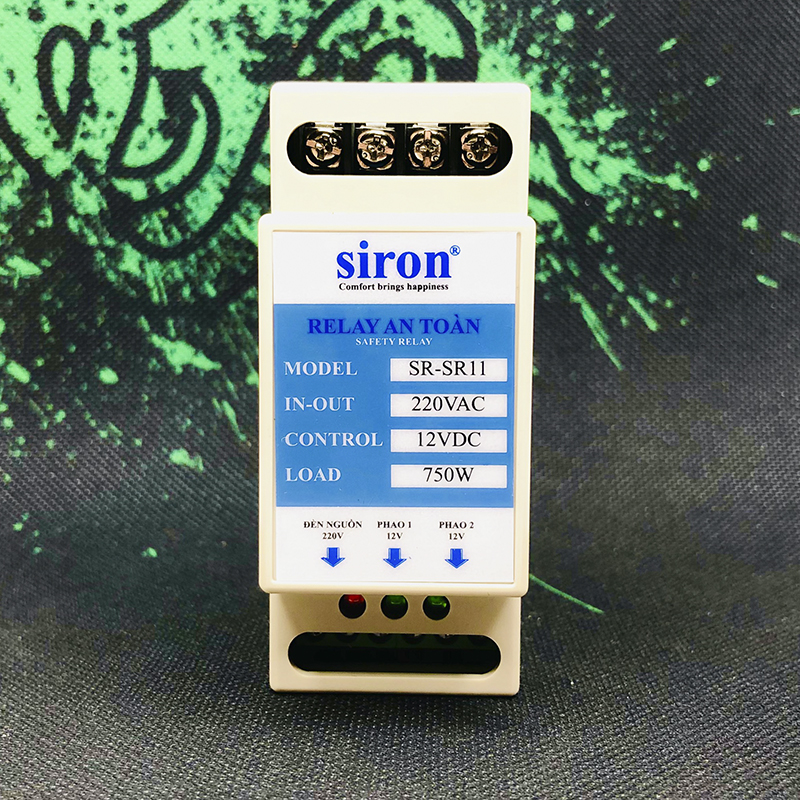

THÔNG SỐ KỸ THUẬT

STT TIÊU CHUẨN ĐỊNH MỨC
1 Chức năng thiết bị Chuyển nguồn phao điện đến mức điện áp an toàn.
2 Kiểu hoạt động Liên tục.
3 Lắp đặt Thanh ray tiêu chuẩn 35 mm.
4 Nhiệt độ hoạt động 0°C đến 70°C.
5 Độ ẩm tối đa 95%.
6 Điện áp đầu vào và ra tải 220VAC. Đầu ra tương ứng với đầu vào.
7 Điện áp đầu ra phao điện

12VDC.

8 Tần số 50/60 Hz.
9 Công suất chịu tải 750W.
10 Khoảng cách dây tín hiệu 0~50m (Tối ưu nhất).

THÔNG TIN BẢO HÀNH

Thiết bị nếu lỗi kỹ thuật sẽ được bảo hành miễn phí trong thời hạn 24 tháng kể từ ngày khách hàng mua nhưng không phải là một trong số các nguyên nhân sau:

Đấu nối sai hoặc khác so với sơ đồ hướng dẫn gây hỏng hóc hoặc cháy nổ thiết bị.

Dùng sai điện áp, nguồn điện cấp không ổn định, các mối tiếp điểm không tốt gây chạm chập đầu vào hoặc đầu ra của thiết bị.

Công suất tải đầu ra vượt quá công suất chịu tải cho phép của thiết bị.

Các trường hợp ngoại cảnh tác động gây hỏng hóc như sét đánh, hỏa hoạn, ngập nước, rơi vỡ, biến dạng, hoặc hóa chất ăn mòn, gỉ rét, …

Tem bảo hành không còn nguyên vẹn, thiết bị đã bị tháo gỡ, tác động hoặc thay đổi vào các thành phần, linh kiện bên trong thiết bị.

Trong trường hợp trên, chúng tôi hỗ trợ sửa chữa khắc phục lỗi sản phẩm và khách hàng chịu chi phí liên quan.

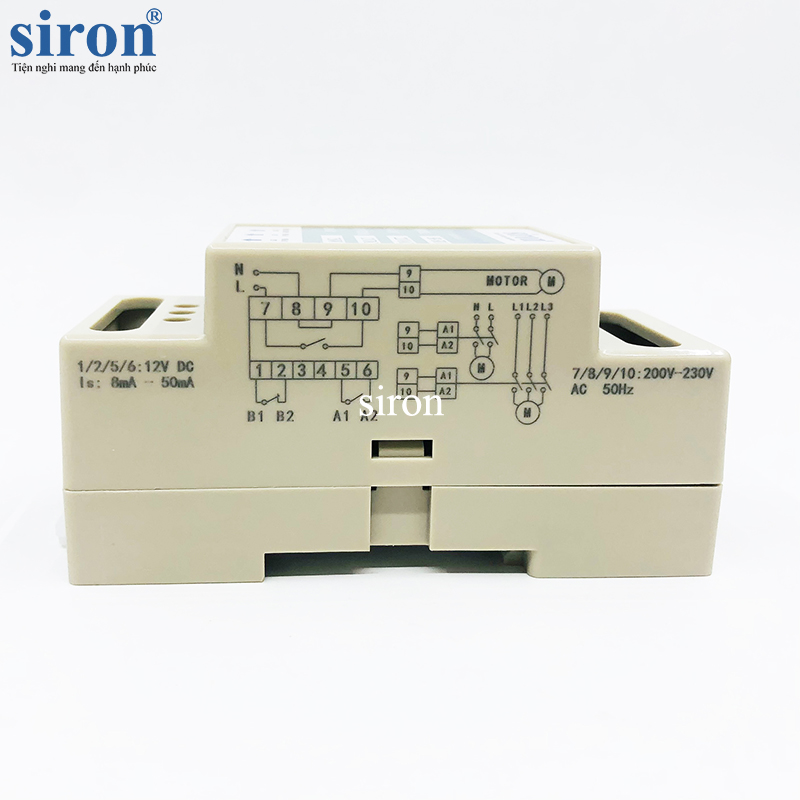

ĐẤU NỐI THIẾT BỊ

KIỂM TRA ĐIỀU KIỆN AN TOÀN

Bước 1: Thực hiện ngắt nguồn điện trước khi đấu nối thiết bị vào hệ thống, kiểm tra cẩn thận các đường dây dẫn vào và ra của thiết bị, đảm bảo không rò điện, không chạm chập hoặc đứt dây.

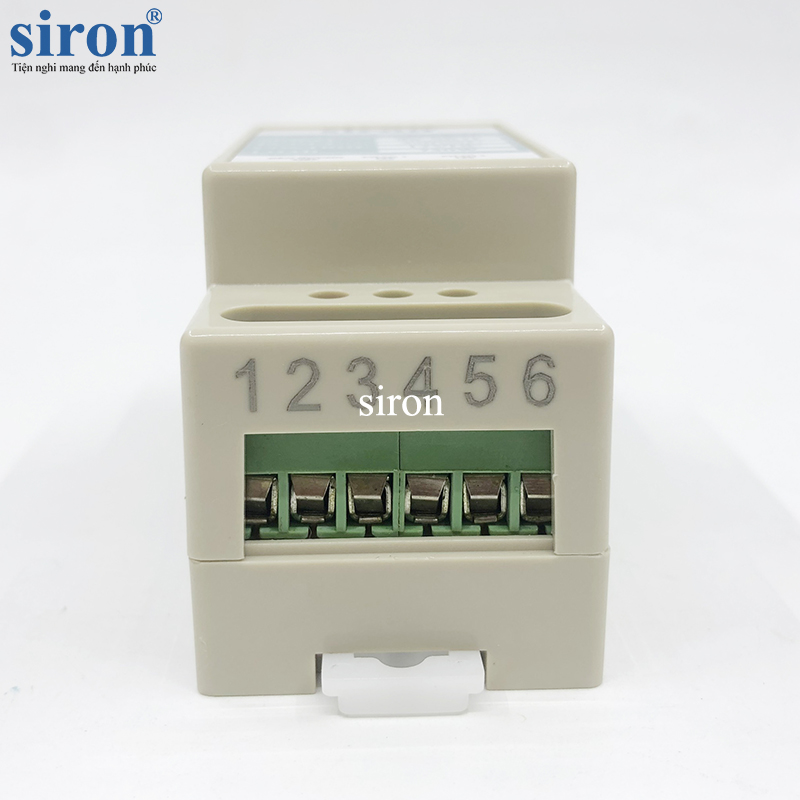

Bước 2: Tiếp theo lắp đặt các chân vào và ra của thiết bị theo nguyên tắc dây tín hiệu trước, dây nguồn sau. Lắp đặt theo trình tự nối dây ở các trường hợp hoạt động dưới đây.

ĐẤU NỐI BƠM NƯỚC DÂN DỤNG PHÙ HỢP VỚI CÔNG SUẤT THIẾT KẾ

Trường hợp sử dụng cả 2 phao (Bể chứa trên máu và bể ngầm)

PHAO THÔNG THƯỜNG

(Tuổi thọ 2-3 năm khi dùng 12V)

  • Nguồn điện đấu vào thiết bị: Chân 7-Lửa, Chân 8-Nguội.
  • FLOAT 1 (PHAO 1): Đấu vào tiếp điểm A1 A2 của phao trên mái.
  • FLOAT 2 (PHAO 2): Đấu vào tiếp điểm B1 B2 của phao bể ngầm.
Nguồn điện ra tải (Máy bơm, Contactor, … ): Chân 9, 10.

PHAO KÍN NƯỚC SIRON FSW

(Tuổi thọ 10 năm khi dùng 12V)

  • Nguồn điện đấu vào thiết bị: Chân 7-Lửa, Chân 8-Nguội.
  • FLOAT 1 (PHAO 1): Đấu vào dây XanhĐen phao Siron Sr-FSW trên mái.
  • FLOAT 2 (PHAO 2): Đấu vào dây NâuĐen phao Siron Sr-FSW bể ngầm.
Nguồn điện ra tải (Máy bơm, Contactor, … ): Chân 9, 10.



Trường hợp sử dụng chỉ 1 phao cho bể trên mái

PHAO THÔNG THƯỜNG

(Tuổi thọ 2-3 năm khi dùng 12V)

  • Nguồn điện đấu vào thiết bị: Chân 7-Lửa, Chân 8-Nguội.
  • FLOAT 1 (PHAO 1): Đấu vào tiếp điểm A1 A2 của phao trên mái.
  • FLOAT 2 (PHAO 2): Nối chân 1 với chân 2.
Nguồn điện ra tải (Máy bơm, Contactor, … ): Chân 9, 10.

PHAO KÍN NƯỚC SIRON FSW

(Tuổi thọ 10 năm khi dùng 12V)

  • Nguồn điện đấu vào thiết bị: Chân 7-Lửa, Chân 8-Nguội.
  • FLOAT 1 (PHAO 1): Đấu vào dây Xanh và Đen phao Siron Sr-FSW trên mái.
  • FLOAT 2 (PHAO 2): Nối chân 1 với chân 2.
Nguồn điện ra tải (Máy bơm, Contactor, … ): Chân 9, 10.



Trường hợp chỉ sử dụng một phao cho bể ngầm

PHAO THÔNG THƯỜNG

(Tuổi thọ 2-3 năm khi dùng 12V)

  • Nguồn điện đấu vào thiết bị: Chân 7-Lửa, Chân 8-Nguội.
  • FLOAT 1 (PHAO 1): Nối chân 5 với chân 6.
  • FLOAT 2 (PHAO 2): Đấu vào tiếp điểm B1 B2 của phao bể ngầm.
Nguồn điện ra tải (Máy bơm, Contactor, … ): Chân 9, 10.

PHAO KÍN NƯỚC SIRON FSW

(Tuổi thọ 10 năm khi dùng 12V)

  • Nguồn điện đấu vào thiết bị: Chân 7-Lửa, Chân 8-Nguội.
  • FLOAT 1 (PHAO 1): Nối chân 5 với chân 6.
  • FLOAT 2 (PHAO 2): Đấu vào dây Nâu và Đen phao Siron Sr-FSW bể ngầm.
Nguồn điện ra tải (Máy bơm, Contactor, … ): Chân 9, 10.



Trường hợp kết hợp Contactor 1 pha điều khiển máy bơm công suất lớn

KẾT HỢP KHỞI ĐỘNG TỪ 1 PHA ĐIỀU KHIỂN MÁY BƠM CÔNG SUẤT LỚN

Các chân điều khiển được đấu nối tương tự các trường hợp 1,2,3



Chân 7 (L), 8(N): cấp nguồn 220V cho thiết bị hoạt động

Chân 9,10: Cấp nguồn điều khiển ra chân A1, A2 cuộn hút của Contactor

Hoạt động: Khi các pha điện điều khiển ở trạng thái thích hợp, rơ le sẽ đóng mạch và cấp nguồn cho Contactor, Sau đó Contactor đóng mạch cấp điện cho máy bơm hoạt động



Trường hợp kết hợp với Contactor 3 pha điều khiển máy bơm công suất lớn

KẾT HỢP KHỞI ĐỘNG TỪ 3 PHA ĐIỀU KHIỂN MÁY BƠM CÔNG SUẤT LỚN

Các chân điều khiển được đấu nối tương tự các trường hợp 1,2,3



Chân 7 (L), 8(N): cấp nguồn 220V cho thiết bị hoạt động

Chân 9,10: Cấp nguồn điều khiển ra chân A1, A2 cuộn hút của Contactor

Hoạt động: Hoạt động tương tự như cách đấu nối ở trường hợp 4. Lưu ý: điện áp nguồn cấp cho Relay lấy từ 1 dây pha (L) và 1 dây trung tính (N).

Khởi động từ 380V đấu nối chân A2 của khởi vào dây L2 hoặc L3 (Trừ L1).

  1.



CẤP NGUỒN VÀ HOẠT ĐỘNG:

Cấp nguồn:

Sau khi thực hiện đấu nối theo các trường hợp tùy thuộc vào nhu cầu thực tế như trên, thực hiện đóng điện CB cấp nguồn cho thiết bị và kiểm tra trạng thái của các đèn báo trên thiết bị.

Đèn báo nguồn: Sáng đỏ là chỉ thị thiết bị đã được cấp nguồn và sẵn sàng hoạt động.

Đèn trạng thái tiếp điểm phao bể ngầm (PHAO 2): Sáng xanh chỉ thị trạng thái tiếp điểm B1 và B2 (Tương đương dây Nâu và Đen của phao kín nước) của phao bể ngầm đã đóng.

Đèn trạng thái tiếp điểm của phao bể trên mái (PHAO 1): Sáng xanh chỉ thị trạng thái tiếp điểm A1 và A2 (Tương đương dây Xanh và Đen của phao kín nước) của phao bể trên mái đã được đóng.

Hoạt động:

Nếu bể ngầm có nước thì tiếp điểm B1 và B2 đóng – Đèn FLOAT 2 sáng. Lúc này nếu bể trên mái hết nước – Tiếp điểm A1 và A2 đóng – Đèn FLOAT 1 sáng – Rơ le đóng và máy bơm hoạt động đến khi nước bể trên mái đầy thì máy bơm ngưng chạy và đèn FLOAT 2 tắt. Trường hợp khác khi máy bơm đang chạy mà bể ngầm hết nước thì tiếp điểm B1 và B2 hở - Đèn FLOAT 2 và Đèn FLOAT 1 tắt và bơm sẽ dừng hoạt động.



KIỂM TRA SỰ CỐ

Kiểm tra Relay nhanh: Nối nguồn vào chân 7 (Lửa) và 8 (Nguội). Sử dụng dây điện nối chân số 1 và số 6. Sử dụng bút thử điện đo vào chân số 8 nếu đèn sáng bạn tháo dây nối giữa chân số 1 và số 6 ra và đo lại, lúc này đèn bút thử điện không sáng là thiết bị hoạt động tốt.

HIỆN TƯỢNG KIỂM TRA GIẢI QUYẾT
Đèn nguồn và các đèn khác không sáng Kiểm tra dây nguồn nối vào, lưu ý sử dụng đúng điện áp ghi trên thiết bị. Nếu điện áp quá cao Rơ le có thể bị cháy, nếu điện áp quá thấp Rơ le có thể không hoạt động Vặn lại các đầu nối để đảm bảo tiếp xúc tốt, và xem nguồn cấp vào có không, dây nguồn vào có đứt ngầm không. Nếu đã kiểm tra hết mà không được thì liên hệ nhà cung cấp
Đèn báo trạng thái tiếp điểm sáng nhưng Rơ le không hoạt động Kiểm tra điện áp nguồn nuôi thiết bị. Nếu điện áp thấp dưới 170V thì Rơ le có thể không đóng mạch Đảm bảo thiết bị hoạt động đúng ở điện áp cho phép
Rơ le hoạt động nhưng tiếp điểm chân 9-10 không có điện ra Kiểm tra các đầu nối ở chân 9-10 đảm bảo tiếp xúc tốt Văn lại các mối nối, kiểm tra nguồn vào. Nếu không được thì liên hệ nhà cung cấp
