Hướng Dẫn Lắp Đặt Bộ Chuyển Nguồn Tự Động Kết Hợp Hẹn Giờ Siron SR–TS30D

Giải pháp chuyển đổi giữa hai nguồn điện khác nhau theo lịch trình định sẵn – 15 ngày dùng nguồn A, 15 ngày dùng nguồn B – hoàn toàn tự động với bộ hẹn giờ Siron SR–TS30D kết hợp ATS Siron SR-ATS100A/2.

Bạn có thể lắp đặt theo 2 phương án dưới đây tùy theo nhu cầu và mức độ phức tạp mong muốn. Nếu không cần đèn báo, bạn có thể bỏ qua bước đấu nối đèn để mạch đơn giản hơn.

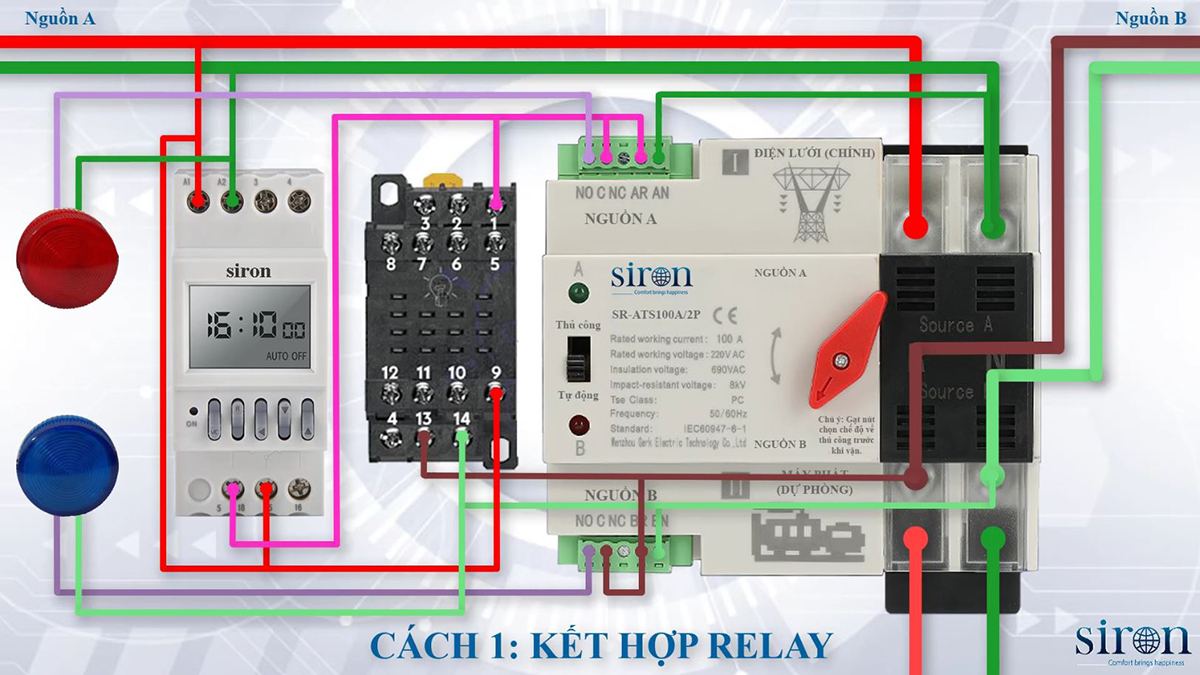

Phương Án 1: Chuyển Nguồn Tự Động Kết Hợp Hẹn Giờ – Ưu tiên độ ổn định, hỗ trợ khi mất điện (Khuyến nghị)

Ưu điểm: Tự động chuyển nguồn theo lịch trình, đồng thời vẫn đảm bảo chuyển đổi khi nguồn đang sử dụng bị mất điện. Tức là mọi trường hợp nếu mất điện nguồn này sẽ lập tức chuyển sang nguồn kia mà không phụ thuộc vào lịch trình hẹn giờ đang xử dụng nguồn nào.
Nhược điểm: Mạch đấu phức tạp hơn.

Các bước thực hiện:

1. Đấu dây nguồn A:

   • Dây lửa của nguồn A → chân R của ATS nguồn A → chân A1 → chân 15 của bộ hẹn giờ SR–TS30D → chân số 9 của relay trung gian.

2. Đấu dây nguội nguồn A:

   • Dây nguội của nguồn A → chân N và chân AN của ATS nguồn A → chân A2 của hẹn giờ → chân N của hai đèn báo.

3. Liên kết điều khiển:

   • Chân 18 của hẹn giờ → chân 1 của relay trung gian → chân C và AR của ATS nguồn A.

4. Đèn báo trạng thái:

   • Chân NO của ATS nguồn A → đèn báo nguồn A.

   • Chân NO của ATS nguồn B → đèn báo nguồn B.

5. Đấu dây nguồn B:

   • Dây lửa của nguồn B → chân R của ATS nguồn B → chân BR và chân C → chân 13 của relay trung gian.

6. Đấu dây nguội nguồn B:

   • Dây nguội của nguồn B → chân N và chân BN của ATS nguồn B → chân 14 của relay trung gian.

7. Kết nối tải:

   • Đấu tải vào đầu ra của ATS theo sơ đồ.

8. Cài đặt và vận hành:

   • Thiết lập lịch trình bật/tắt theo tháng trên bộ hẹn giờ SR–TS30D.

   • Mỗi 15 ngày tự động chuyển nguồn mà không cần can thiệp thủ công.

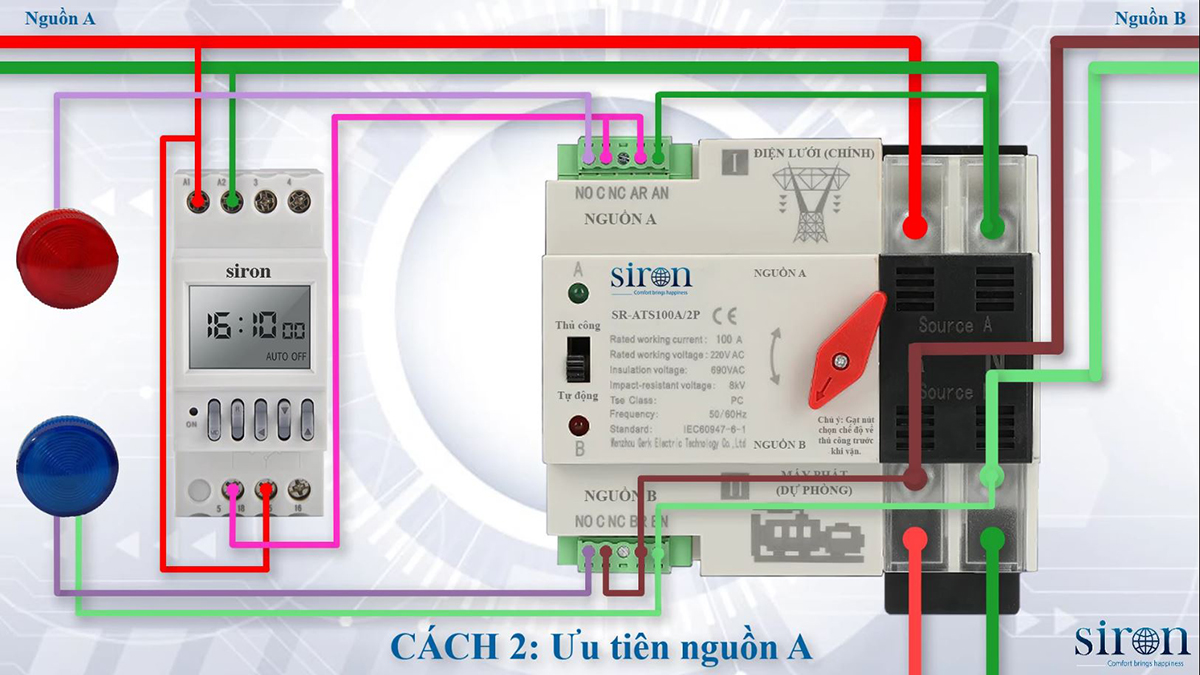

Phương Án 2: Hẹn Giờ Đảo Nguồn Tự Động – Ưu tiên nguồn A

Ưu điểm: Dễ lắp đặt, mạch đơn giản.
Nhược điểm: Khi nguồn A mất, hệ thống chuyển sang nguồn B. Nhưng nếu nguồn B cũng mất và đang trong lịch trình dùng nguồn B, hệ thống không tự động quay lại nguồn A.

Các bước thực hiện:

1. Nguồn A:

   • Dây lửa → chân R của ATS nguồn A → chân A1 → chân 15 của hẹn giờ.

2. Nguội nguồn A:

   • Dây nguội → chân N và AN của ATS nguồn A → chân A2 của hẹn giờ → chân N của hai đèn báo.

3. Điều khiển chuyển mạch:

   • Chân 18 của hẹn giờ → chân C và AR của ATS nguồn A.

4. Đèn báo:

   • Chân NO của ATS nguồn A → đèn báo nguồn A.

   • Chân NO của ATS nguồn B → đèn báo nguồn B.

5. Nguồn B:

   • Dây lửa → chân R của ATS nguồn B → chân BR và chân C.

6. Nguội nguồn B:

   • Dây nguội → chân N và BN của ATS nguồn B.

7. Kết nối tải:

   • Đấu tải ra theo sơ đồ ATS.

8. Cài đặt và vận hành:

   • Cấu hình lịch chuyển đổi tháng trên bộ hẹn giờ Siron SR–TS30D.

Kết Luận

Giải pháp này đặc biệt phù hợp cho các công trình sử dụng hai nguồn điện khác nhau (ví dụ: điện lưới & máy phát, hoặc hai pha khác nhau) và cần luân phiên sử dụng theo lịch trình. Siron SR–TS30D giúp bạn tối ưu chi phí và nâng cao tính tự động hóa cho hệ thống điện của mình.
