TỔNG HỢP SƠ ĐỒ LẮP RƠ LE CHUYỂN NGUỒN PHAO SIRON
VIDEO HƯỚNG DẪN SỬ DỤNG RELAY PHAO ĐIỆN SIRON SR-SR11
Hướng dẫn lắp phao điện báo động nước cạn cho bể cá cảnh
CHUÔNG KÊU KHI BỂ CẠN
Nguyên lý hoạt động:
Khi nước cạn, phao điện hướng xướng xuống dưới, tiếp điểm trong phao điện được nối với nhau. Relay an toàn nhận được tín hiệu đóng nguồn điện 220V cấp cho chuông điện và đèn báo động hoạt động.
Khi nước được cấp đầy, phao điện hướng lên trên làm mạch điện hở, tiếp điểm không đóng làm. Relay an toàn không nhận được tín hiệu phản hồi và không đóng điện cho chuông điện và đèn báo động.
Ứng dụng:
Lắp cho bể chứa nước để hút lên trên, bể cá cần duy trì mức nước tối thiểu, ...
Ưu điểm:
Sử dụng relay an toàn chuyển nguồn phao điện từ 220V xuống 12V. Giúp phòng tránh gây giật điện khi dây phao bị hỏng hoặc chuột cắn, ... .
Nhược điểm:
Cần phải có điện thì chuông mới kêu, nếu như mất điện thì dù có cạn nước thì chuông cũng không kêu. Do đó nếu như là bể nước cấp nước cho máy bơm bơm đi nơi khác bạn cần lắp cùng với máy bơm tự động để tránh bơm nước mà không có nước gây ra cháy máy bơm nước khi chuông không kêu.
Sử dụng thêm relay nguồn điện nên chi phí sẽ cao hơn khi không sử dụng chuyển nguồn phao điện.

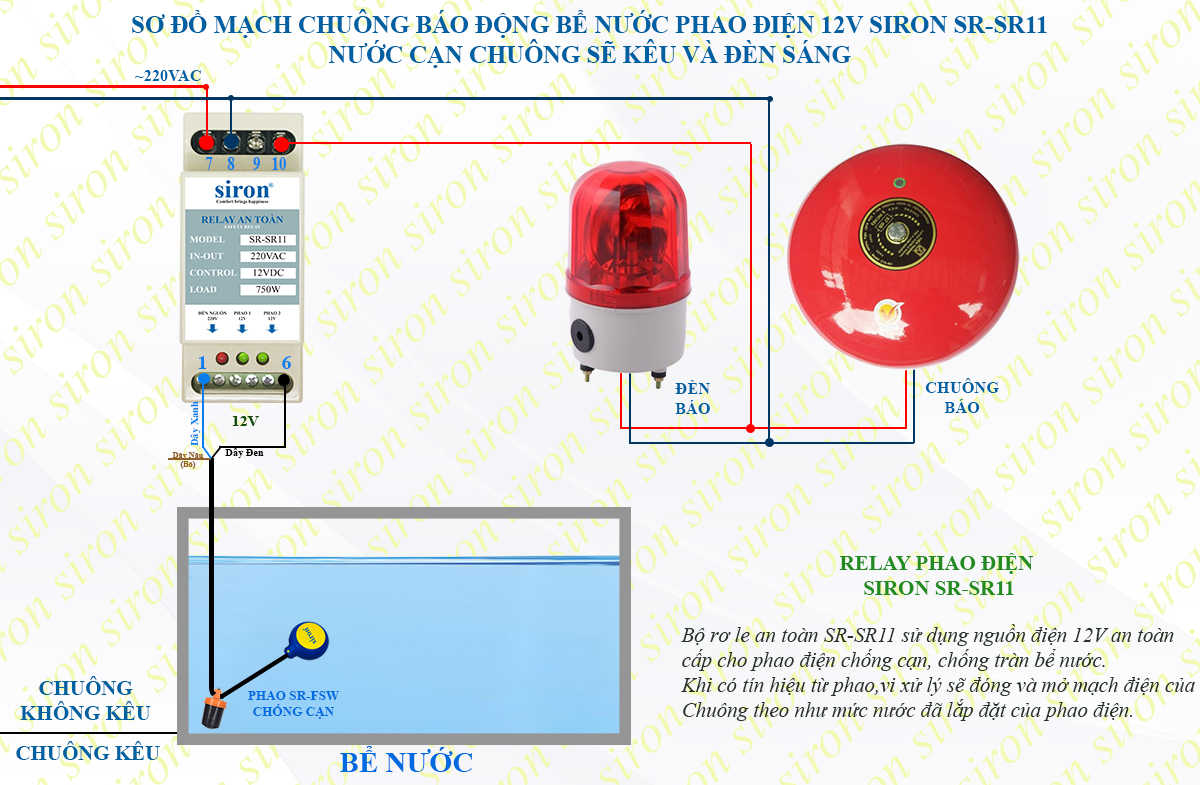

Chuông kêu khi bể nước cạn
CHUÔNG KÊU KHI BỂ ĐẦY
Nguyên lý hoạt động:
Khi nước cạn, phao điện hướng xướng xuống dưới làm mạch điện hở, tiếp điểm không đóng làm. Relay an toàn không nhận được tín hiệu phản hồi và không đóng điện cho chuông điện và đèn báo động.
Khi nước được cấp đầy, phao điện hướng lên trên, tiếp điểm trong phao điện được nối với nhau. Relay an toàn nhận được tín hiệu đóng nguồn điện 220V cấp cho chuông điện và đèn báo động hoạt động.
Ứng dụng:
Lắp cho bể nước thải, bể cá, ao cá, ...
Ưu điểm:
Sử dụng relay an toàn chuyển nguồn phao điện từ 220V xuống 12V. Giúp phòng tránh gây giật điện khi dây phao bị hỏng hoặc chuột cắn, ... .
Nhược điểm:
Cần phải có điện thì chuông mới kêu, nếu như mất điện thì dù có đầy nước thì chuông cũng không kêu. Do đó nếu như là bể nước thải hoặc hố nước gom mưa thì quý khách nên kiểm tra thường xuyên khi trời mưa.
Sử dụng thêm relay nguồn điện nên chi phí sẽ cao hơn khi không sử dụng chuyển nguồn phao điện.

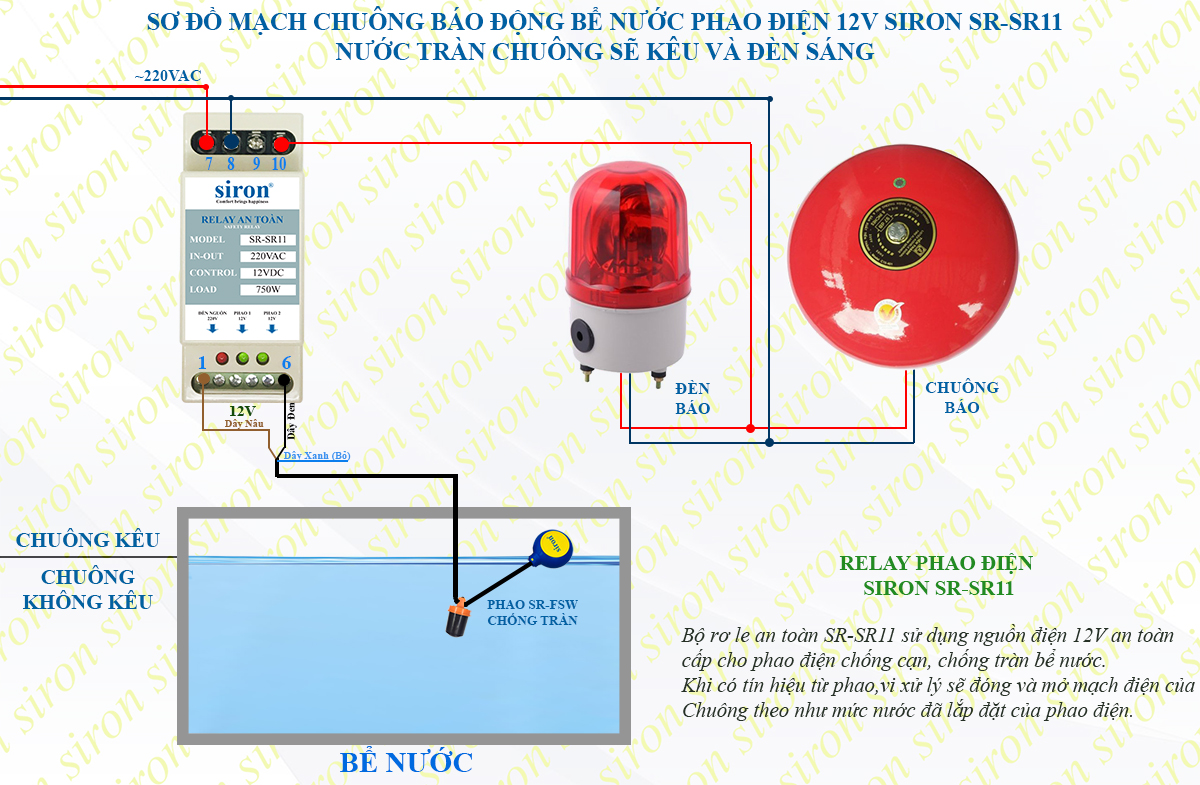

Sơ đồ chuông báo khi nước đầy, chuông dừng kêu khi nước cạn
CHUÔNG KÊU KHI BỂ CẠN VÀ BỂ TRÀN
Nguyên lý hoạt động
Nước cạn quá mức hoặc nước tràn quá mức, hai phao điện sẽ đóng tiếp điểm để cấp tín hiệu cho relay chuyển nguồn đóng mạch điện chuông điện và đèn báo hoạt động.
Khi mức nước ở trong mức an toàn, hai tiếp điểm của phao điện hở mạch, relay không nhận được tín hiệu và không đóng nguồn điện cho chuông điện và đèn báo hoạt động.
Sử dụng nguồn phao điện 12V an toàn chống giật
BỂ NGẦM VÀ BỂ CHỨA
CHUÔNG KÊU KHI BỂ NGẦM CẠN HOẶC BỂ CHỨA ĐẦY.
(CHỨC NĂNG KÊU KHI ĐẠT 2 ĐIỀU KIỆN TRÊN THÌ BẠN LIÊN HỆ VỚI SIRON VÌ TRÁNH GÂY HIỂU NHẦM TRONG LẮP ĐẶT CÁC ỨNG DỤNG THÔNG THƯỜNG)
Nguyên lý hoạt động:
Đối với bể trên:
Khi nước cạn, phao điện hướng xướng xuống dưới làm mạch điện hở, tiếp điểm không đóng làm. Relay an toàn không nhận được tín hiệu phản hồi và không đóng điện cho chuông điện và đèn báo động.
Khi nước được cấp đầy, phao điện hướng lên trên, tiếp điểm trong phao điện được nối với nhau. Relay an toàn nhận được tín hiệu đóng nguồn điện 220V cấp cho chuông điện và đèn báo động hoạt động.
Đối với bể dưới:
Khi nước cạn, phao điện hướng xướng xuống dưới, tiếp điểm trong phao điện được nối với nhau. Relay an toàn nhận được tín hiệu đóng nguồn điện 220V cấp cho chuông điện và đèn báo động hoạt động.
Khi nước được cấp đầy, phao điện hướng lên trên làm mạch điện hở, tiếp điểm không đóng làm. Relay an toàn không nhận được tín hiệu phản hồi và không đóng điện cho chuông điện và đèn báo động.

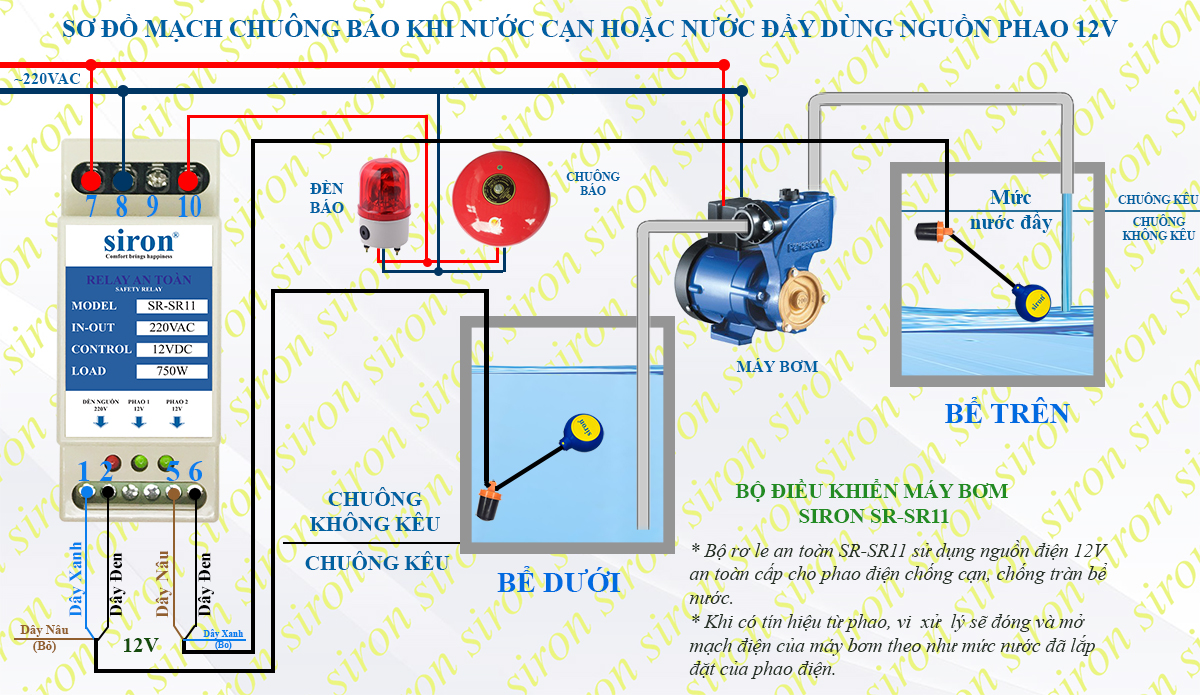

Sơ đồ chuông báo điện khi bể dưới cạn hoặc bể trên đầy
