SƠ ĐỒ VÀ CÁCH LẮP PHAO ĐIỆN TỰ ĐỘNG 1 MÁY BƠM DÙNG CHO 2 BỂ NƯỚC CÓ ĐỘ CAO KHÁC NHAU

CÁCH 1: SỬ DỤNG PHAO CƠ KẾT HỢP VỚI PHAO ĐIỆN: VÒI NƯỚC BỂ TRÊN ĐƯA NƯỚC XUỐNG BỂ THẤP

ƯU ĐIỂM

- Dễ dàng lắp đặt, sơ đồ điện đơn giản không phức tạp. Sử dụng ít thiết bị điện tử, làm cho hệ thống ổn định cao hơn.

NHƯỢC ĐIỂM:

- Tốn thêm ống nước. Không khả thi khi 2 bể nước quá xa nhau.

- Nếu cả 2 bể cùng hết thì bể dưới sẽ được ưu tiên hơn, khi bể dưới bơm đầy thì bể trên mới được cấp nước để bơm đầy lại.

- Trong trường hợp phao cơ bị lỗi không đóng thì nước sẽ được bơm liên tục vào bể thấp hơn, nếu không có ai ở nhà thì rất dễ lãng phí nước. Nếu phao cơ không mở thì bể dưới sẽ không có nước. Nếu phao cơ bị rò rỉ thì cũng không thể ngắt được hoàn toàn nước chảy vào bể thấp hơn, do đó có thể trong thời gian bơm cấp đầy bể trên, bể dưới có thể bị tràn.

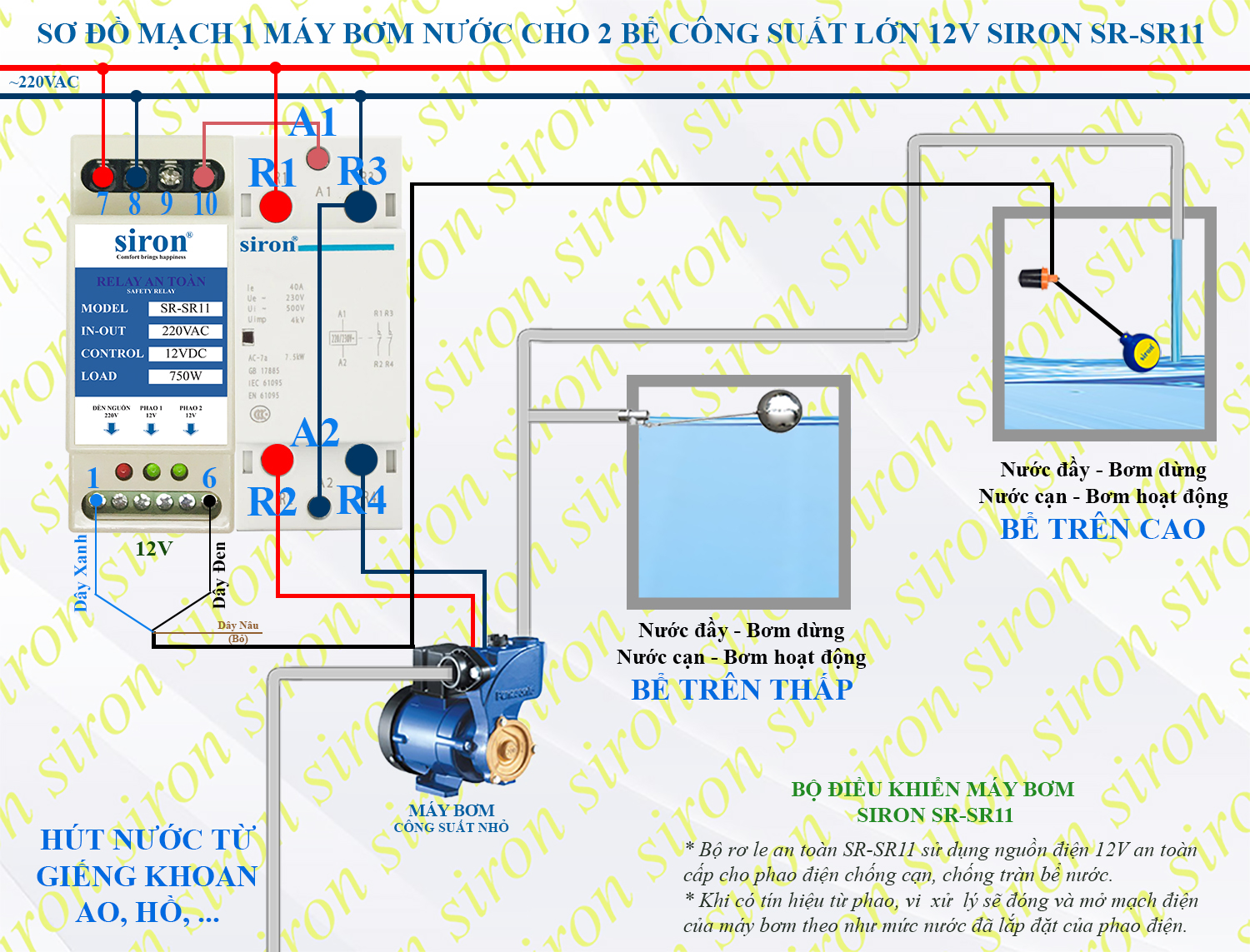

SƠ ĐỒ MẠCH:







NGUYÊN LÝ HOẠT ĐỘNG

Khi bể trên cao hết nước, phao điện sẽ đóng tiếp điểm và đưa tín hiệu về SR11, SR11 đóng mạch cấp điện cho máy bơm nước hoạt động. Nếu có khởi thì khởi sẽ đóng và cấp điện cho máy bơm.

Nếu bể dưới hết nước, quả phao cơ sẽ di chuyển xuống phía dưới, nước sẽ chảy từ bể trên cấp nước cho bể trên thấp hơn cho tới khi đầy nước.

Khi cả bể trên thấp và bể trên cao đầy nước, phao điện ngắt tín hiệu, SR11 ngắt điện làm máy bơm dừng hoạt động.



SƠ ĐỒ MẠCH:



NGUYÊN LÝ HOẠT ĐỘNG

Khi bể dưới đầy nước, phao điện đóng mạch và cấp tín hiệu về cho SR11 báo hiệu là sẵn hàng hoạt động khi bể trên hết nước máy bơm sẽ hoạt động.

Khi bể trên cao hết nước, phao điện sẽ đóng tiếp điểm và đưa tín hiệu về SR11, SR11 đóng mạch cấp điện cho máy bơm nước hoạt động.

Nếu bể trên thấp hết nước, quả phao cơ sẽ di chuyển xuống phía dưới, nước sẽ chảy từ bể trên cấp nước cho bể trên thấp hơn cho tới khi đầy nước.

Khi bể dưới hết nước hoặc cả bể trên thấp và bể trên cao đầy nước, phao điện ngắt tín hiệu, SR11 ngắt điện làm máy bơm dừng hoạt động.



CÁCH 2: SỬ DỤNG PHAO CƠ KẾT HỢP VỚI PHAO ĐIỆN: VÒI NƯỚC BƠM TRỰC TIẾP TỪ (CHỈ DÙNG KHI BỂ TRÊN LÀ BỂ CHÍNH)

ƯU ĐIỂM

- Dễ dàng lắp đặt, sơ đồ điện đơn giản không phức tạp. Sử dụng ít thiết bị điện tử, làm cho hệ thống ổn định cao hơn.

- Ít tốn ống nước hơn. Thuận tiện khi dùng cho 2 bể chứa cách xa nhau.

NHƯỢC ĐIỂM:

- Nếu bể dưới hết nước mà bể trên không hết nước thì máy bơm không chạy.

- Nếu cả 2 bể cùng hết thì bể dưới sẽ được ưu tiên hơn, khi bể dưới bơm đầy thì bể trên mới được cấp nước để bơm đầy lại.

- Trong trường hợp phao cơ bị lỗi không đóng thì nước sẽ được bơm liên tục vào bể thấp hơn, nếu không có ai ở nhà thì rất dễ lãng phí nước. Nếu phao cơ không mở thì bể dưới sẽ không có nước. Nếu phao cơ bị rò rỉ thì cũng không thể ngắt được hoàn toàn nước chảy vào bể thấp hơn, do đó có thể trong thời gian bơm cấp đầy bể trên, bể dưới có thể bị tràn.

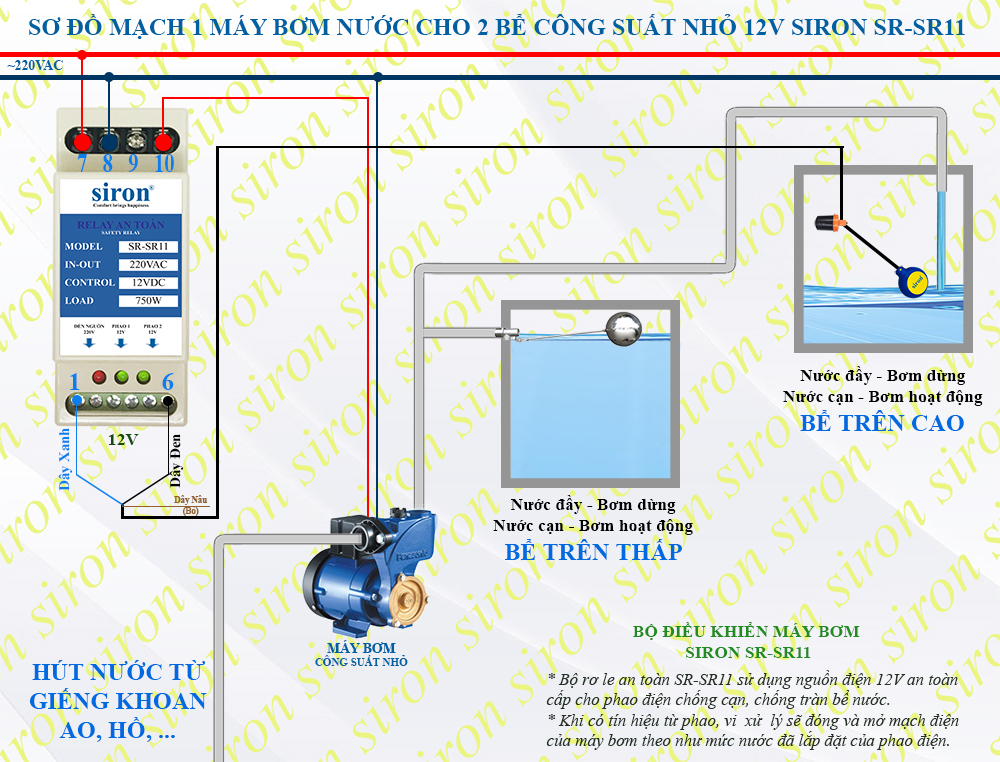

SƠ ĐỒ MẠCH:

Sơ đồ lắp phao điện tự động cho 1 máy bơm công suất nhỏ, dùng cho hút từ giếng khoan, ao, hồ, ... lên 2 bể chứa với độ cao khác nhau. (Nên dùng cách 1 hoặc cách 3)



(Nên dùng cách 1 hoặc cách 3)

NGUYÊN LÝ HOẠT ĐỘNG

Khi bể trên cao hết nước, phao điện sẽ đóng tiếp điểm và đưa tín hiệu về SR11, SR11 đóng mạch cấp điện cho máy bơm nước hoạt động.

Nếu bể trên thấp hết nước, nếu bể trên chưa hết nước để kích hoạt máy bơm thì nước vẫn chưa được cấp cho bể nước trên thấp. Nước chỉ được cấp khi bể trên cao hết và kích hoạt phao hoạt động, khi bể trên thấp đầy nước phao cơ đóng lại thì bể trên cao mới được cấp nước.

Khi bể dưới hết nước hoặc bể trên cao đầy nước, phao điện ngắt tín hiệu, SR11 ngắt điện làm máy bơm dừng hoạt động.

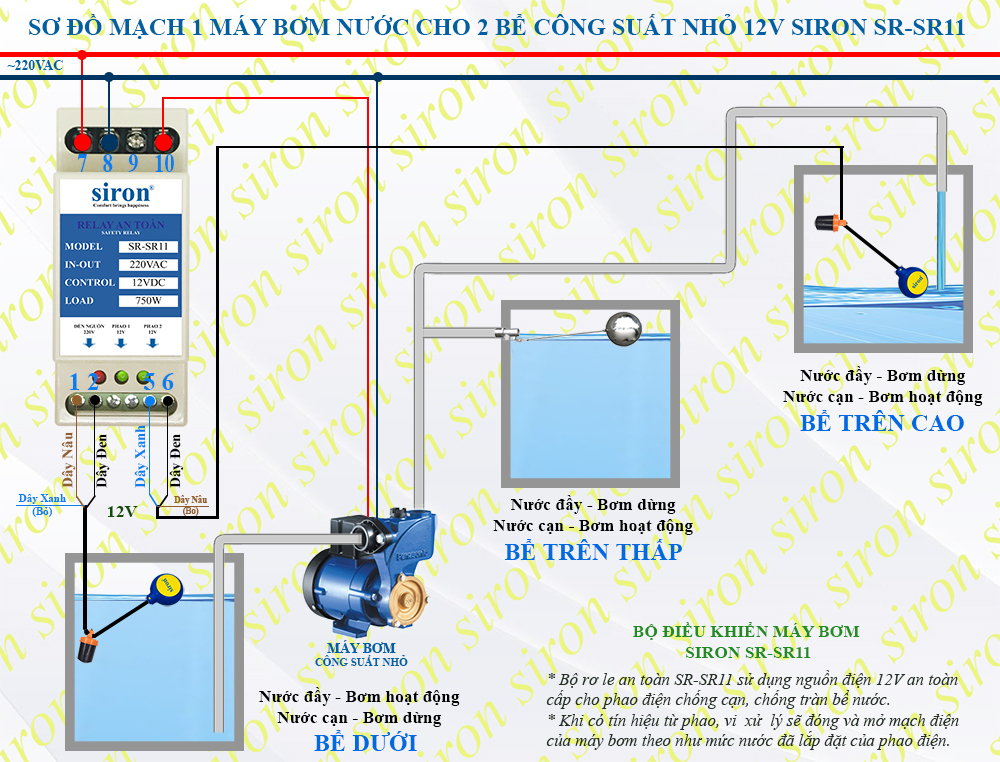

SƠ ĐỒ MẠCH:

Sơ đồ lắp phao điện tự động cho 1 máy bơm công suất nhỏ, dùng cho hút từ 1 bể ngầm lên 2 bể chứa với độ cao khác nhau. (Nên dùng cách 1 hoặc cách 3)



(Nên dùng cách 1 hoặc cách 3)



NGUYÊN LÝ HOẠT ĐỘNG

Khi bể dưới đầy nước, phao điện đóng mạch và cấp tín hiệu về cho SR11 báo hiệu là sẵn hàng hoạt động khi bể trên hết nước máy bơm sẽ hoạt động.

Khi bể trên cao hết nước, phao điện sẽ đóng tiếp điểm và đưa tín hiệu về SR11, SR11 đóng mạch cấp điện cho máy bơm nước hoạt động.

Nếu bể trên thấp hết nước, nếu bể trên chưa hết nước để kích hoạt máy bơm thì nước vẫn chưa được cấp cho bể nước trên thấp. Nước chỉ được cấp khi bể trên cao hết và kích hoạt phao hoạt động, khi bể trên thấp đầy nước phao cơ đóng lại thì bể trên cao mới được cấp nước.

Khi bể dưới hết nước hoặc bể trên cao đầy nước, phao điện ngắt tín hiệu, SR11 ngắt điện làm máy bơm dừng hoạt động.

CÁCH 3: SỬ DỤNG PHAO ĐIỆN KẾT HỢP VỚI VAN ĐIỆN TỪ

ƯU ĐIỂM

- Hoạt động chuẩn xác.

- Thuận tiện cho các kiểu dùng. Các khoảng cách, các địa hình.

NHƯỢC ĐIỂM

- Chi phí cao.

- Khi van điện từ bể trên hỏng, phao điện vẫn hoạt động thì khi bơm lên mà không thể thoát ra rất dễ bị vỡ ống nước hoặc hỏng máy bơm. PHƯƠNG ÁN: Sử dụng thêm 1 phao cơ phía sau vòi của van điện từ, kết hợp dùng chuông báo sự cố.

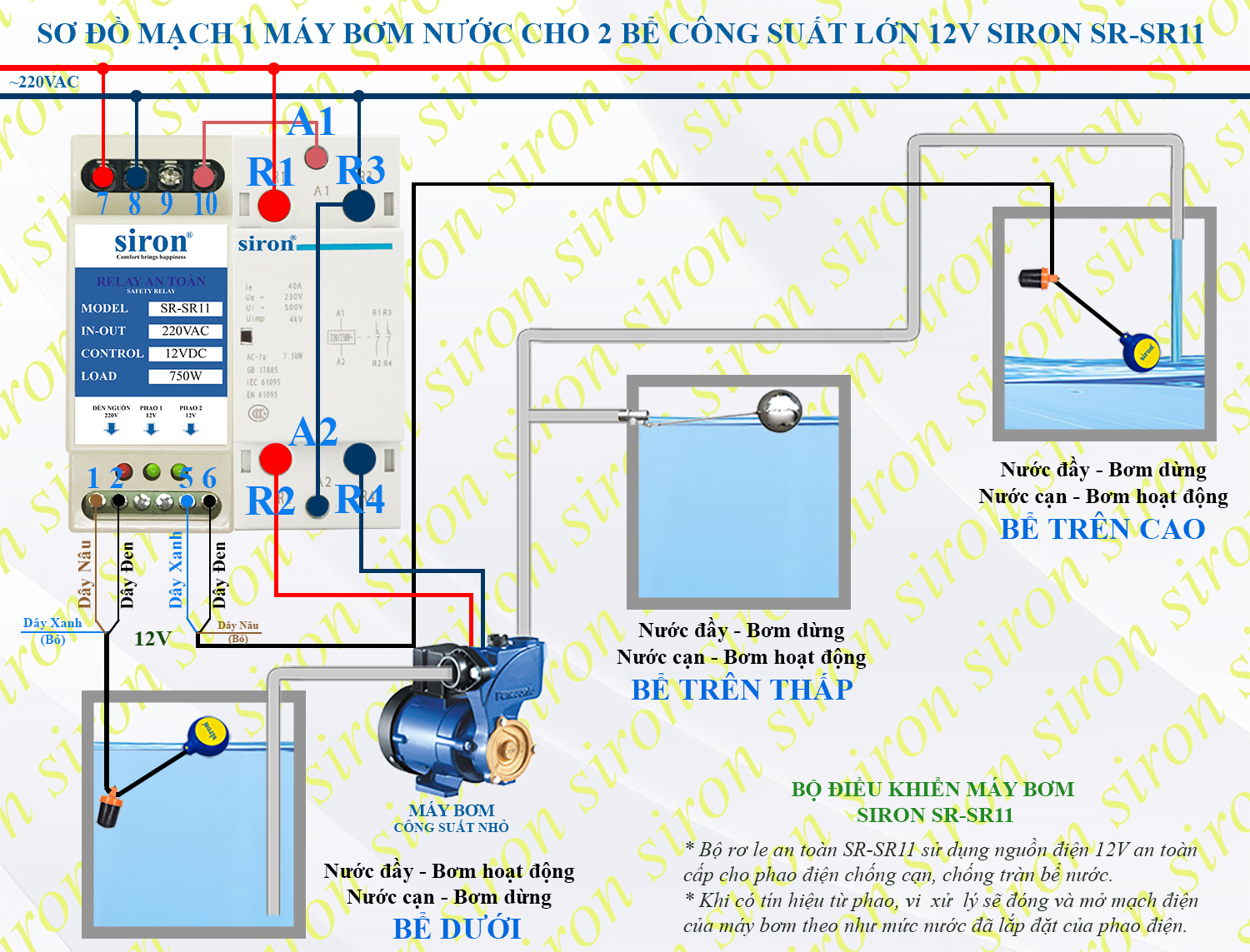

SƠ ĐỒ MẠCH

Sơ đồ mạch điện điều khiển 1 máy bơm nước cấp cho 2 bể chứa nước dùng van điện từ

NGUYÊN LÝ HOẠT ĐỘNG

Khi bể dưới đầy, phao điện thông mạch và tín hiệu của phao bể dưới được hiểu là sẵn sàng hoạt động khi 1 trong 2 bể chứa trên hết nước.

Khi một trong 2 bể chứa trên hết nước, phao điện của bể đó truyền về rơ le SR11, SR11 đóng mạch cấp điện cho cuộn hút khởi động từ tương ứng, khởi động từ đóng mạch cấp điện cho máy bơm được hoạt động, đồng thời cấp điện cho van điện từ tương ứng mở đường nước dẫn đến bể chứa đang cạn.

Nếu cả 2 cùng hết hoặc đang bơm bể này mà bể kia cũng hết thì van điện từ sẽ được mở cả 2 ống. Nước sẽ ưu tiên bơm vào bể thấp hơn do chênh lệch độ cao. Nếu bạn muốn đang bơm bể này nếu bể kia hết nước cũng không thay đổi thì có thể dùng đến chức năng khóa chéo khởi. Lúc đó cần dùng loại khởi có tiếp điểm phụ.

Khi cả 2 bể trên đều đầy nước hoặc bể dưới cạn nước thì máy bơm sẽ ngưng hoạt động do các phao điện ngắt tín hiệu về bộ rơ le SR11.

Nếu van điện từ gặp sự cố không mở thì van xả quá áp sẽ được kích hoạt nhằm bảo vệ máy bơm và đường ống nước.
