HƯỚNG DẪN SỬ DỤNG Ổ CẮM THỜI GIAN KỸ THUẬT SỐ: SIRON SR-ETS01
GIỚI THIỆU
* Ổ cắm hẹn giờ SR-ETS01 là thiết bị hẹn giờ kỹ thuật số, tự động Bật – Tắt thiết bị điện theo thời gian đã cài đặt. Với 16 chu kỳ Bật – Tắt được lặp lại hàng tuần hay từng ngày trong tuần theo nhu cầu người dùng. Với thiết kế dạng phích cắm kết nối ổ cắm điện thông thường phù hợp cho những thiết bị dân dụng. Thiết bị được tích hợp PIN dự phòng mà không cần chỉnh lại giờ khi mất điện.
ỨNG DỤNG THỰC TẾ
* Giải pháp cho các nhà vườn bơm nước tưới cây, bật tắt đèn bảng hiệu, đèn đường, ngõ xóm, bất tắt chuông cửa, … hẹn giờ tự động bật và tự động tắt.
* Điều khiển tắt mở chuông báo giờ, máy lạnh theo lịch hẹn giờ tắt mở trong tuần, T7, CN nghỉ ..., đèn sân vườn, đèn đường, bơm nước tưới cây, bơm khí hồ cá, tắt mở đèn bảng hiệu tự động, … .
|
THÔNG SỐ KỸ THUẬT * Điện áp nguồn: 220 ~ 240V/AC – 50 ~ 60Hz. * Công suất: 1000W (Sợi đốt), 300W (LED, Motor). * Thời gian đóng ngắt tối thiểu: 1 phút. * PIN lưu đồng hồ: 200 giờ - Tự sạc lại, độ bền 3-5 năm. * Chu kỳ làm việc: 16 chu kỳ - 24 giờ / Tuần. Có thể cài lặp lại hàng ngày, tuần, tự tắt các ngày nghỉ trong tuần. * Chế độ: ON-AUTO-OFF. * Kiểu ổ cắm: 1 chiều (1 NO). * Lắp ổ cắm điện, kích thước: 55x105x40 mm. |
Ý NGHĨA CÁC NÚT TRÊN THIẾT BỊ R: Reset: xóa tất cả. (Khởi động màn hình) WEEK: Chọn ngày trong tuần. HOUR: Chọn giờ cần làm việc. MIN: Chọn phút cần làm việc. RES/RCL: Xóa thời gian đang cài đặt. Biểu tượng đồng hồ: Trở về màn hình thời gian thực. PROG: Bắt đầu lập trình. ON/AUTO/OFF: chọn ON (Bật) / AUTO (Tự động) / OFF (Tắt), tác động bằng tay. |
HƯỚNG DẪN CÀI ĐẶT (Nếu màn hình chưa bật ấn nút C).
* Bước 1: Nhấn nút R để Reset thiết bị.
* Bước 2: Cài đặt thời gian thực cho thiết bị, Sau khi mở khóa màn hình ấn các phím sau để cài giờ thực.
Ấn giữ nút CLOCK (giữ suốt quá trình cài đặt đồng thời nhấn các nút dưới đây để chọn thời gian thực).
WEEK: Chọn Thứ hiện tại: Mo (Thứ 2) – Tu (Thứ 3) - We (Thứ 4) - Th (Thứ 5) – Fr (Thứ 6) – Sa (Thứ 7) – Su (Chủ nhật).
HOUR: Chọn Giờ hiện tại.
MIN: Chọn Phút hiện tại.
* Bước 3: Lập trình thời gian tắt/ mở thiết bị.
- Chọn thời gian cần mở thiết bị:
Bấm nút PROG: Màn hình hiện ra 1 ON lúc này tiếp tục bấm các nút chọn thứ (WEEK), giờ (HOUR), phút (MIN). Bấm liên tục cho đến khi đúng thứ, giờ, phút mình cần mở thiết bị.
- Chọn thời gian cần tắt thiết bị: Bấm tiếp nút PORG thì màn hình tiếp tục hiện lên 1 OFF. Tiếp theo là bấm các nút chọn thứ (WEEK), giờ (HOUR) phút (MIN), bấm liên tục tương tự như trên và kết thúc bằng nút đồng hồ (Nếu muốn lập trình lần 2 … thì tiếp tục làm tương tự như vậy).

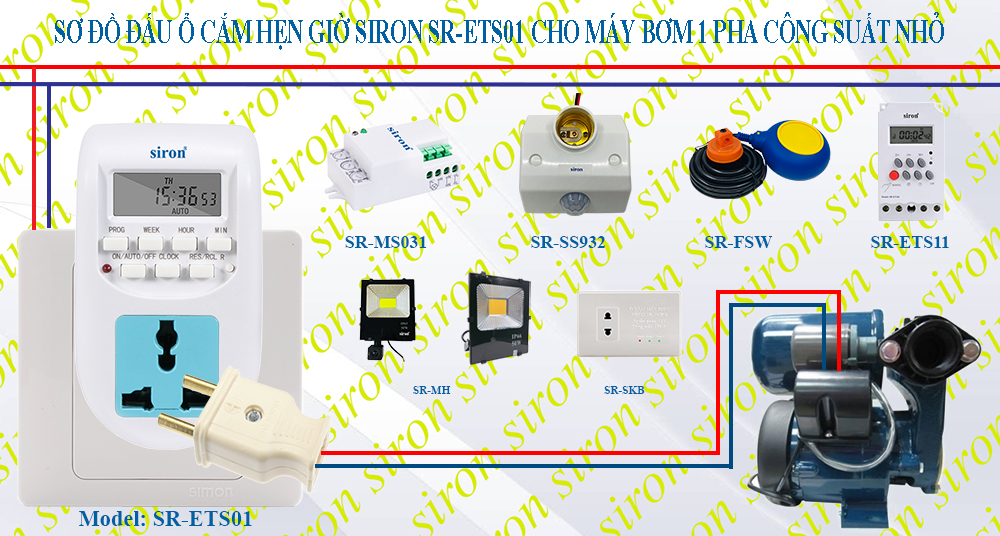

HƯỚNG DẪN ĐẤU NỐI SƠ ĐỒ ĐIỆN

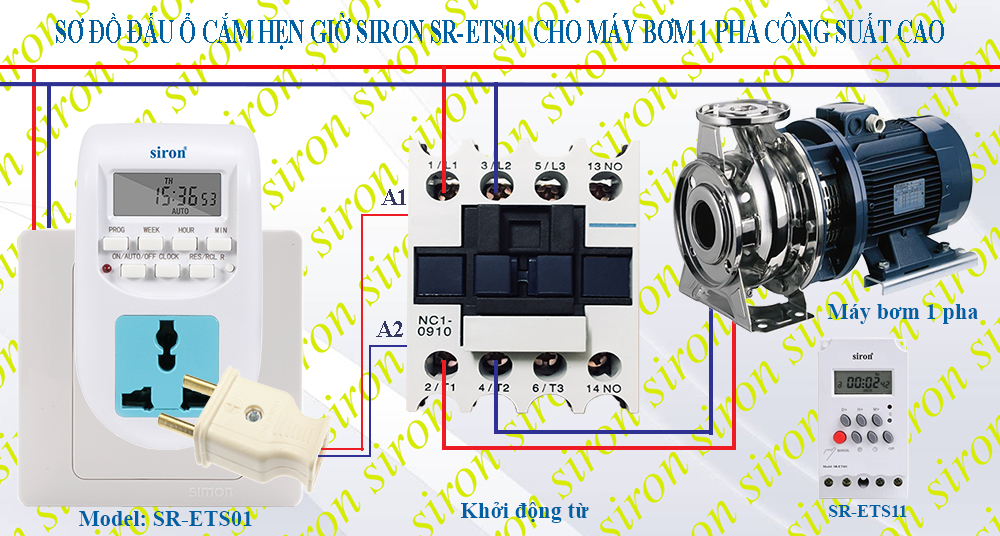

SƠ ĐỒ LẮP ĐẶT Ổ CẮM HẸN GIỜ TỰ ĐỘNG BẬT TẮT MÁY BƠM 1 PHA HOẶC THIẾT BỊ ĐIỆN CÔNG SUẤT LỚN 1 PHA SIRON SR-ETS01

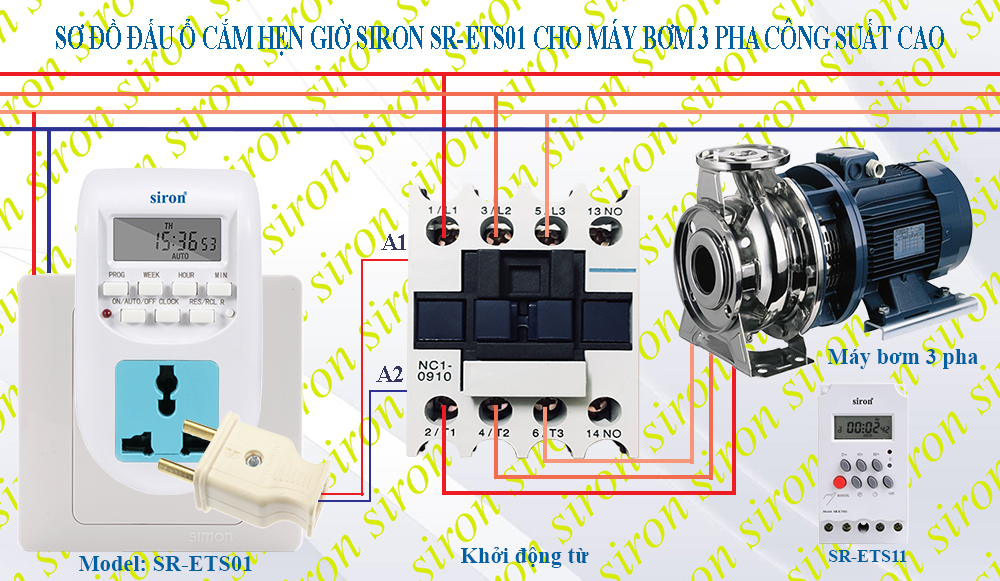

SƠ ĐỒ LẮP ĐẶT Ổ CẮM HẸN GIỜ TỰ ĐỘNG BẬT TẮT MÁY BƠM 3 PHA HOẶC THIẾT BỊ ĐIỆN CÔNG SUẤT LỚN 3 PHA SIRON SR-ETS01
SƠ ĐỒ LẮP ĐẶT Ổ CẮM HẸN GIỜ TỰ ĐỘNG BẬT TẮT MÁY BƠM 3 PHA HOẶC THIẾT BỊ ĐIỆN CÔNG SUẤT LỚN 3 PHA CÓ CHỐNG MẤT PHA SIRON SR-ETS01
SƠ ĐỒ LẮP ĐẶT Ổ CẮM HẸN GIỜ TỰ ĐỘNG BẬT TẮT MÁY BƠM 3 PHA HOẶC THIẾT BỊ ĐIỆN CÔNG SUẤT LỚN 3 PHA CÓ CHỐNG MẤY PHA VÀ RƠ LE NHIỆT SIRON SR-ETS01
Chú Ý
Sau khi cài đặt xong bấm phím ON/AUTO/OFF màn hình hiện thị “AUTO” thì thiết bị mới hoạt động tự động.
Timer sẽ hoạt động theo chu kỳ đã cài đặt (theo ngày hay tuần), không cần cài lại sau mỗi ngày hoặc mỗi tuần.
