Hướng dẫn lắp đặt đấu nối phao điện báo mức chống cạn dùng điện 220V

Hướng dẫn lắp đặt đấu nối phao điện báo mức chống cạn dùng điện 220V

Tác giả: Nguyễn Xuân Soi - đăng vào 10:09 ngày 23.09.2019

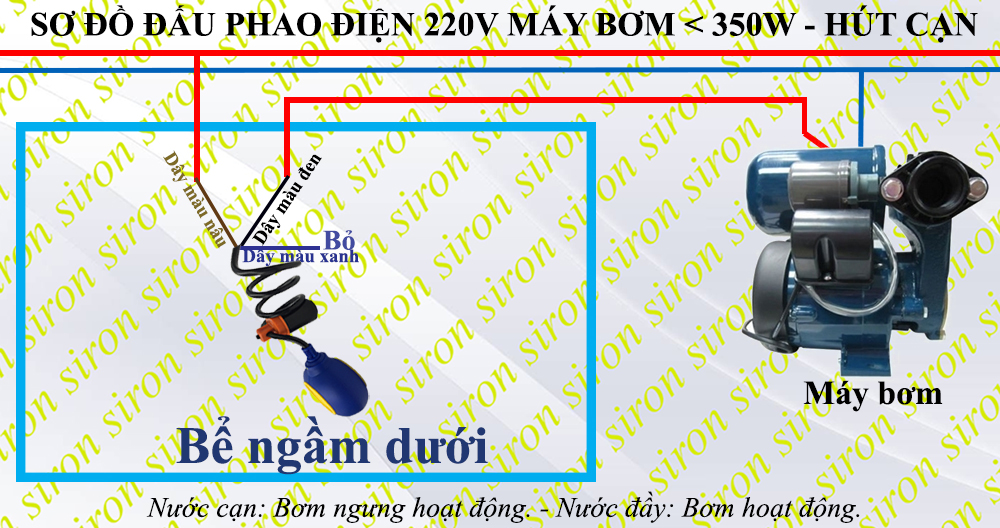

SƠ ĐỒ ĐIỆN LẮP ĐẶT PHAO ĐIỆN SỬ DỤNG NGUỒN ĐIỆN 220V CHỐNG CẠN CHO BỂ NGẦM HÚT NƯỚC RA NGOÀI CHO MÁY BƠM NƯỚC CÓ CÔNG SUẤT NHỎ



Tổng hợp các trường hợp đấu lắp phao điện tự động cho máy bơm nước

Giới thiệu phương án:

Phương pháp này hầu hết các gia đình đang sử dụng, do tiết kiệm nhưng tiềm ẩn nhiều nguy hiểm cho người sử dụng. Đặc biệt một số thợ điện còn biện minh việc lắp pha nguội lên phao là không vấn đề gì, điều này thật nguy hiểm nếu như thợ điện hoặc chủ nhà lên sửa phao mà không ngắt nguồn phía dưới.

Chú ý quan trọng:

Đấu nối thiết bị theo nguyên tắc: Đấu dây tín hiệu trước, dây nguồn sau.

Điện áp sử dụng là 220V, khi đấu nối nguồn điện cần phải ngắt hết điện trước khi đấu nối. Dây dẫn giữa máy bơm và phao điện phải là loại tốt đảm bảo không hư hỏng khi nắng mưa, chuột bọ cắn hở dây dẫn.

Kiểm tra thường xuyên đường dây dẫn tránh trường hợp bị hở điện cần khắc phục sửa chữa ngay. Ngắt nguồn điện khi kiểm tra.

Gải thích sơ đồ:

Nguồn điện được đấu nối qua một Aptomat chống giật hoặc loại chống quá tải để bảo vệ sự cố không mong muốn và dùng để ngắt nguồn điện khi kiểm tra may bơm nước.

Nối 1 sợi dây điện của máy bơm vào dây màu Đen của phao điện.

Nối pha Nguội vào 1 sợi còn lại của máy bơm nước.

Nối pha lửa vào chân có màu Nâu của phao điện (Chân có chức năng chống cạn: Bể cạn nước máy bơm ngưng hoạt động, bể đầy nước máy bơm hoạt động).

Kiểm tra lại và cấp nguồn điện sử dụng.

Không nên đưa pha Nguội vào phao điện để tắt mở máy bơm nước, vì khi máy bơm ngưng hoạt động, cả máy bơm và dây nối từ máy bơm lên phao sẽ trở thành nguồn lửa, vẫn có nguy cơ gây giật điện.

Ứng dụng:

Lắp đặt cho các bể chứa nước thải sinh hoạt, bể hút nước đọng của hầm nhà, ... .

Nguyên lý hoạt động:

Khi bể nước cạn: Tiếp điểm trong quả phao sẽ rời ra làm hở mạch điện, máy bơm sẽ ngưng hoạt động nước không được hút ra ngoài nữa.

Khi bể nước đạt đủ mức nước tối thiểu để khởi động lại máy bơm, tiếp điểm trong phao sẽ đóng lại làm mạch điện thông nhau máy bơm sẽ hoạt động trở lại để hút nước từ trong bể ra ngoài.



Hình ảnh bài viết
