Cách lắp cảm biến dòng relay phao điện chảy cho máy bơm công suất lơn

TỔNG HỢP SƠ ĐỒ LẮP RƠ LE CHUYỂN NGUỒN PHAO SIRON

VIDEO HƯỚNG DẪN SỬ DỤNG RELAY PHAO ĐIỆN SIRON SR-SR11



ỨNG DỤNG

VẤN ĐỀ ĐẶT RA GIẢI PHÁP

Nhà máy nước bơm nước không liên tục.

Áp lực nước từ nhà máy đẩy lên không đủ đưa nước lên trên bể chứa trên, nên phải dùng thêm máy bơm nước.

Khi bơm nước không biết tình trạng nước ở ống nước nhà máy có nước hay không? Nhiều khi bơm không tải nên bị nóng máy bơm, nguy cơ hỏng máy bơm nước, chập, cháy, ... .

Không có không gian để xây hoặc đặt bể, bồn nước để tích nước trước khi bơm lên mái nhà.

Phao điện bể trên lắp 220V nguy hiểm.

Lắp Relay an toàn cho phao điện kết hợp cảm biến dòng chảy.

Nước từ nhà máy cấp cho người dân thông thường sẽ không được liên tục hoặc áp lực nước không đủ để đẩy nước lên trên bể chứa trên mái nhà. Khi lắp máy bơm nước vào thì không thể biết được nước trong ống cấp nước của nhà máy có hay không nên phải bỏ thời gian để quan sát, ... . Để sử dụng tiện lợi hơn, bạn sẽ lắp thêm cảm biến dòng chảy để biết được nước có hay không, khi máy bơm chạy mà không có nước thì bộ điều khiển sẽ ngắt nước máy bơm sẽ ngưng.

Kết hợp với Relay an toàn cho phao điện, chống giật và bảo vệ phao điện. Sử dụng thêm khởi động từ sẽ cho phép phù hợp với nhiều loại máy bơm nước có công suất khác nhau.



SƠ ĐỒ ĐẤU NỐI

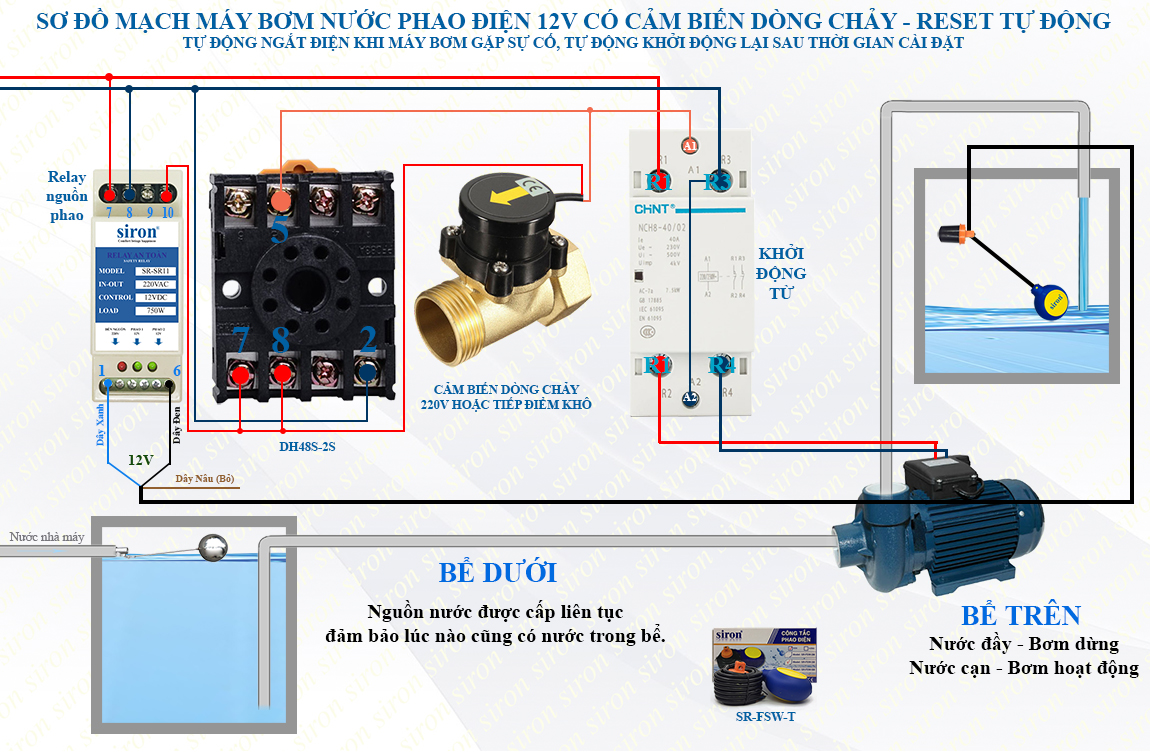

2.2.1.6.1 RELAY 12V CHUYÊN NGUỒN PHAO ĐIỆN + KHỞI ĐỘNG TỪ 1 PHA + CẢM BIẾN DÒNG CHẢY 220V RESET TỰ ĐỘNG

ĐẶC ĐIỂM CỦA MẠCH ĐIỆN

- Phao điện sử dụng nguồn điện 12V được chuyển từ 220V bằng relay an toàn Siron SR-SR11.

- Cảm biến dòng chảy 220V, dùng thiết bị đếm thời gian tự động reset nếu có lỗi.

- Dùng khởi động từ 1 pha chịu tải để lắp được máy bơm nước có công suất lớn.

- Phao điện kín nước chống tràn Siron SR-FSW.

Lắp khi gia đình có bể chứa dưới

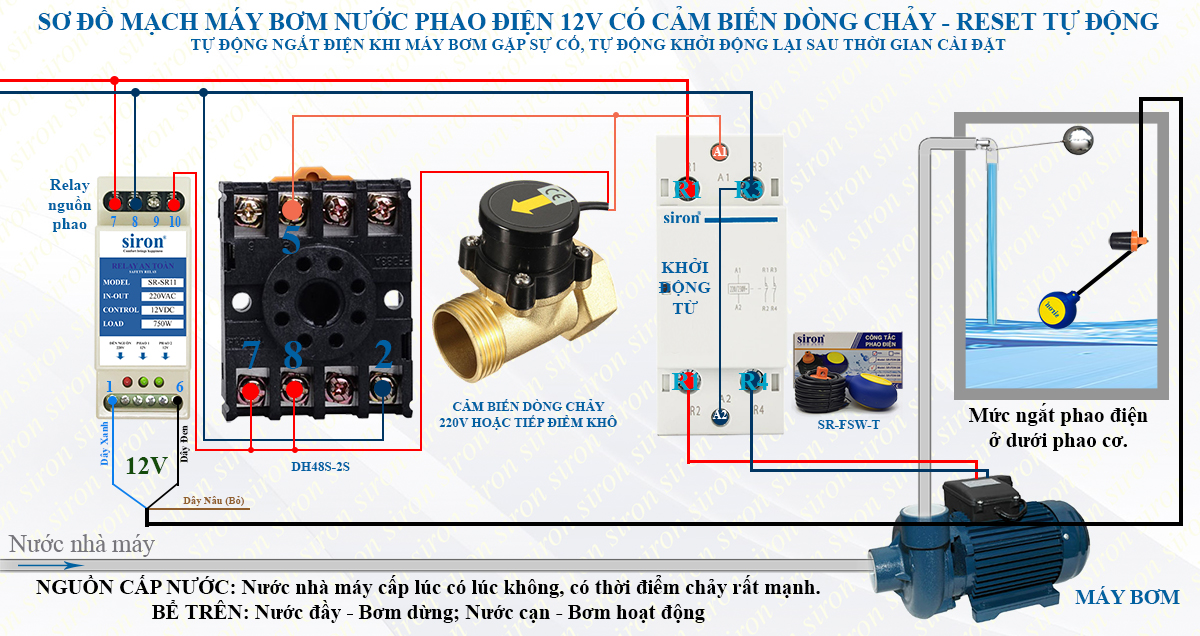

Lắp khi gia đình không có bể chứa ngầm, bơm nước trực tiếp từ đường ống nhà máy



NHỮNG THIẾT BỊ SỬ DỤNG

Phao điện chống tràn:



NGUYÊN LÝ HOẠT ĐỘNG

Nguồn nước vào được nối trực tiếp với đường ống của nhà máy hoặc bể ngầm tích nước (Không có phao điện), bơm nước lên bể trên được nối với phao điện.

Khi bể trên cạn nước, phao điện sẽ đóng mạch, đưa tín hiệu từ chân số 1 kết nối với chân số 6 của relay Sr-Sr11. Sr-Sr11 sẽ đóng mạch điện đưa nguồn điện 220V từ chân số 7 thông với chân số 10. Cấp nguồn cho bộ đếm ngược và cảm biến dòng chảy.

Lúc này: Điện sẽ được cấp tới chân A1 của khởi động từ thông qua 2 hướng:

Hướng 1: Từ chân số 8 của bộ đếm thời gian thông tới chân số 5.

Hướng 2: Thông qua cảm biến dòng chảy. (Lúc nước chưa bơm qua cảm biến dòng chảy sẽ bị ngắt mạch, khi có nước qua cảm biến dòng chảy sẽ thông mạch).

Khi A1 được cấp nguồn điện (A2 đã nối sẵn với pha nguội), khởi động từ sẽ đóng mạch nối thông giữa R1 với R2, R3 với R4 và máy bơm sẽ chạy.

Sau khi hết thời gian đã cài đặt ở bộ định thời, chân số 8 sẽ bị ngắt khỏi chân số 5, lúc này xảy ra 2 trường hợp:

Trường hợp 1: Máy bơm chạy và nước vẫn ra bình thường. Lúc này cảm biến dòng chảy sẽ được nối thông tiếp điểm, điện cấp cho cuộn hút của khởi động từ sẽ đi từ chân số 10 tới chân A1 thông qua cảm biến dòng chảy.

Trường hợp 2: Máy bơm chạy nhưng không có nước. Lúc này cảm biến dòng chảy không được nối thông tiếp điểm, làm ngắt mạch điện cấp điện cho cuộn hút khởi động từ. Khởi động từ sẽ ngắt mạch máy bơm nước, máy bơm nước sẽ dừng lại.

Sau khi gặp sự cố máy bơm không lên nước, sau khoảng thời gian cài đặt của bộ định thời tự động reset lại, nếu máy bơm lên nước thì sẽ hoạt động trở lại bình thường, nếu máy bơm vẫn không lên nước thì sẽ tiếp tục lại quá trình như trên. (Mạch này dùng trong trường hợp nước đầu vào không liên tục, nếu nguồn nước đảm bảo bạn nên chọn mạch reset bằng tay để đến lúc có sự cố sẽ biết để kiểm tra và khắc phục sự cố).

Khi máy bơm chạy bình thường, nước bơm lên đầy bể thì phao điện sẽ ngắt tín hiệu và máy bơm nước sẽ ngưng chạy.



2.2.1.6.2 RELAY 12V CHUYÊN NGUỒN PHAO ĐIỆN + KHỞI ĐỘNG TỪ 3 PHA ĐẤU THÀNH 1 PHA + CẢM BIẾN DÒNG CHẢY 220V RESET TỰ ĐỘNG

ĐẶC ĐIỂM CỦA MẠCH ĐIỆN

- Phao điện sử dụng nguồn điện 12V được chuyển từ 220V bằng relay an toàn Siron SR-SR11.

- Cảm biến dòng chảy 220V, dùng thiết bị đếm thời gian tự động reset nếu có lỗi.

- Dùng khởi động từ 3 pha đấu thành 1 pha chịu tải để lắp được máy bơm nước có công suất lớn.

- Phao điện kín nước chống tràn Siron SR-FSW.



NGUYÊN LÝ HOẠT ĐỘNG

Giống như trường hợp 2.2.1.6.1 nhưng khác là:

Sử dụng khởi động từ 3 pha đấu thành 1 pha.

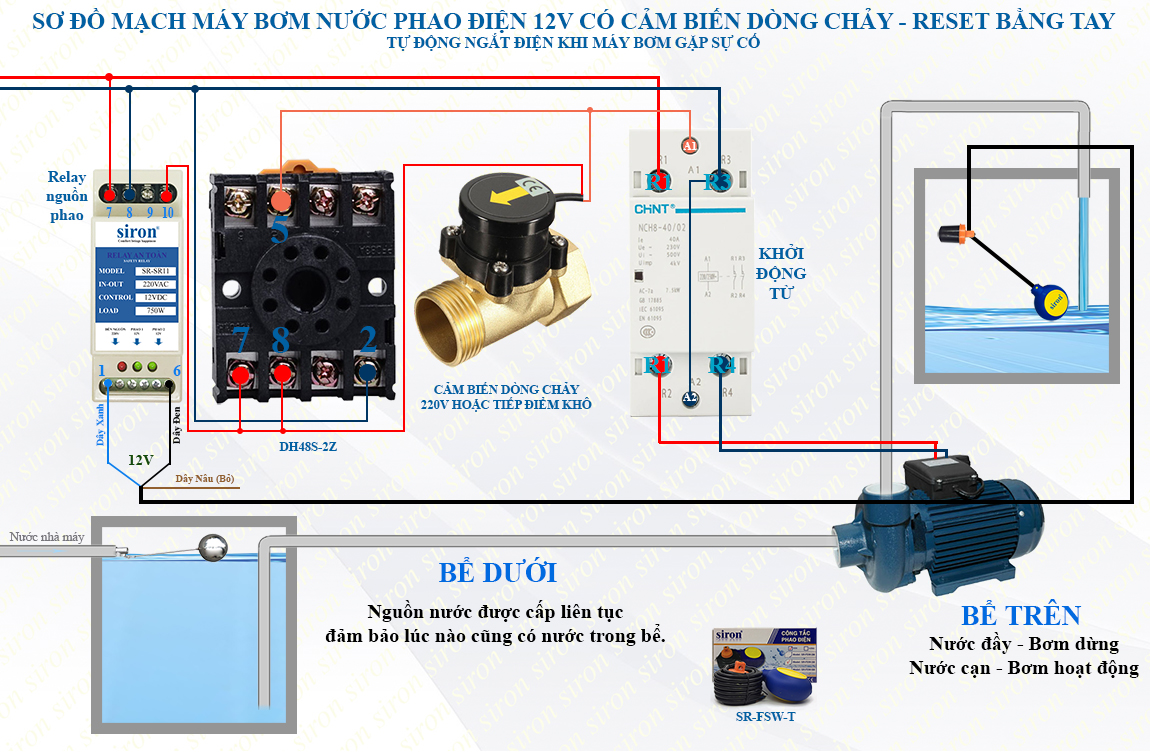

2.2.1.6.3 RELAY 12V CHUYÊN NGUỒN PHAO ĐIỆN + KHỞI ĐỘNG TỪ 1 PHA + CẢM BIẾN DÒNG CHẢY 220V RESET BẰNG TAY

ĐẶC ĐIỂM CỦA MẠCH ĐIỆN

- Phao điện sử dụng nguồn điện 12V được chuyển từ 220V bằng relay an toàn Siron SR-SR11.

- Cảm biến dòng chảy 220V, dùng thiết bị đếm thời gian 1 chu kỳ nên phải reset bằng tay nếu có lỗi.

- Dùng khởi động từ 1 pha chịu tải để lắp được máy bơm nước có công suất lớn.

- Phao điện kín nước chống tràn Siron SR-FSW.

NGUYÊN LÝ HOẠT ĐỘNG

Giống như trường hợp 2.2.1.6.1 nhưng khác là:

Nếu có lỗi phải kiểm tra và reset bằng tay.



2.2.1.6.4 RELAY 12V CHUYÊN NGUỒN PHAO ĐIỆN + KHỞI ĐỘNG TỪ 3 PHA ĐẤU THÀNH 1 PHA + CẢM BIẾN DÒNG CHẢY 220V RESET BẰNG TAY

ĐẶC ĐIỂM CỦA MẠCH ĐIỆN

- Phao điện sử dụng nguồn điện 12V được chuyển từ 220V bằng relay an toàn Siron SR-SR11.

- Cảm biến dòng chảy 220V, dùng thiết bị đếm thời gian 1 chu kỳ nên phải reset bằng tay nếu có lỗi.

- Dùng khởi động từ 3 pha đấu thành 1 pha chịu tải để lắp được máy bơm nước có công suất lớn.

- Phao điện kín nước chống tràn Siron SR-FSW.

NGUYÊN LÝ HOẠT ĐỘNG

Giống như trường hợp 2.2.1.6.1 nhưng khác là:

Sử dụng khởi động từ 3 pha đấu thành 1 pha.

Nếu có lỗi phải kiểm tra và reset bằng tay.



2.2.1.6.5 RELAY 12V CHUYÊN NGUỒN PHAO ĐIỆN + KHỞI ĐỘNG TỪ 1 PHA + CẢM BIẾN DÒNG CHẢY TIẾP ĐIỂM KHÔ RESET TỰ ĐỘNG

ĐẶC ĐIỂM CỦA MẠCH ĐIỆN

- Phao điện sử dụng nguồn điện 12V được chuyển từ 220V bằng relay an toàn Siron SR-SR11.

- Cảm biến dòng chảy tiếp điểm khô, dùng thiết bị đếm thời gian tự động reset nếu có lỗi.

- Dùng khởi động từ 1 pha chịu tải để lắp được máy bơm nước có công suất lớn.

- Phao điện kín nước chống tràn Siron SR-FSW.

NGUYÊN LÝ HOẠT ĐỘNG

Nguồn nước vào được nối trực tiếp với đường ống của nhà máy hoặc bể ngầm tích nước (Không có phao điện), bơm nước lên bể trên được nối với phao điện.

Khi nước cạn, phao điện sẽ nối thông với nhau.

Lúc này: Tín hiệu từ chân số 1 nối tới chân số 6 thông qua 2 hướng:

Hướng 1: Từ chân số 8 của bộ đếm thời gian thông tới chân số 5. (2 chân thông nhau cho tới khi hết thời gian đếm ngược đã cài đặt).

Hướng 2: Thông qua cảm biến dòng chảy. (Lúc nước chưa bơm qua cảm biến dòng chảy sẽ bị ngắt mạch, khi có nước qua cảm biến dòng chảy sẽ thông mạch).

Ở chu kỳ thứ nhất, tín hiệu đi từ chân số 1 của relay đến chân số 6 thông qua bộ định thời gian. Và cấp nguồn 220V cho chân A1 của khởi động từ, máy bơm sẽ chạy.

Sau khi hết thời gian đã cài đặt ở bộ định thời, chân số 8 sẽ bị ngắt khỏi chân số 5, lúc này xảy ra 2 trường hợp:

Trường hợp 1: Máy bơm chạy và nước vẫn ra bình thường. Lúc này cảm biến dòng chảy sẽ được nối thông tiếp điểm, tín hiệu từ chân 1 với chân số 6 của relay Sr-Sr11.

Trường hợp 2: Máy bơm chạy nhưng không có nước. Lúc này cảm biến dòng chảy không được nối thông tiếp điểm, làm ngắt mạch tín hiệu giữa chân số 1 và chân số 6 của relay Sr-Sr11. Khởi động từ không có nguồn cho cuộn hút nên sẽ ngắt mạch máy bơm nước, máy bơm nước sẽ dừng lại.

Sau khi gặp sự cố máy bơm không lên nước, sau khoảng thời gian cài đặt của bộ định thời tự động reset lại, nếu máy bơm lên nước thì sẽ hoạt động trở lại bình thường, nếu máy bơm vẫn không lên nước thì sẽ tiếp tục lại quá trình như trên. (Mạch này dùng trong trường hợp nước đầu vào không liên tục, nếu nguồn nước đảm bảo bạn nên chọn mạch reset bằng tay để đến lúc có sự cố sẽ biết để kiểm tra và khắc phục sự cố).

Khi máy bơm chạy bình thường, nước bơm lên đầy bể thì phao điện sẽ ngắt tín hiệu và máy bơm nước sẽ ngưng chạy.

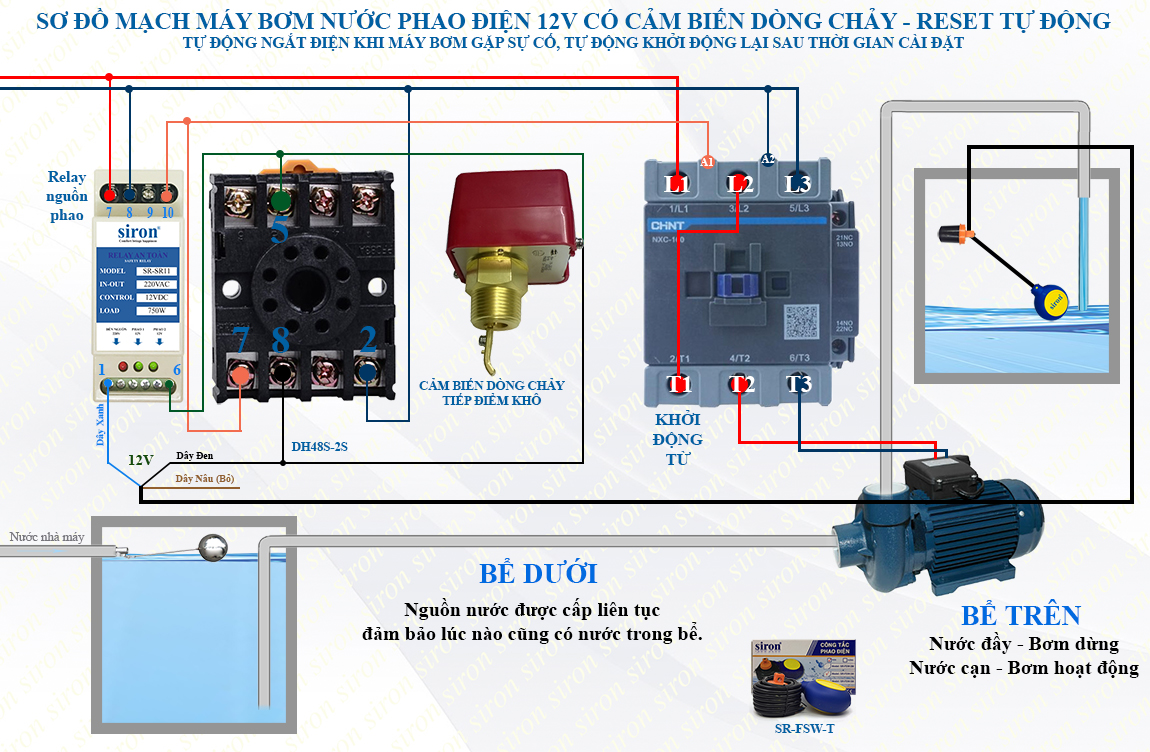

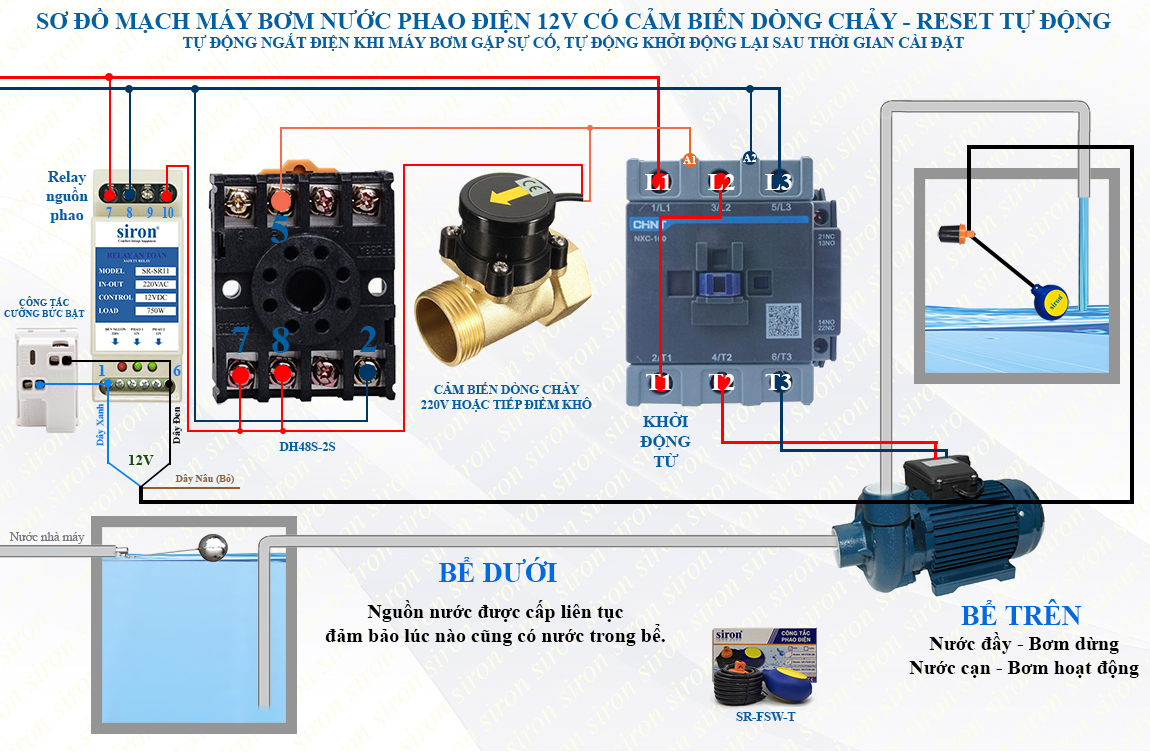

2.2.1.6.6 RELAY 12V CHUYÊN NGUỒN PHAO ĐIỆN + KHỞI ĐỘNG TỪ 3 PHA ĐẤU THÀNH 1 PHA + CẢM BIẾN DÒNG CHẢY TIẾP ĐIỂM KHÔ RESET TỰ ĐỘNG

ĐẶC ĐIỂM CỦA MẠCH ĐIỆN

- Phao điện sử dụng nguồn điện 12V được chuyển từ 220V bằng relay an toàn Siron SR-SR11.

- Cảm biến dòng chảy tiếp điểm khô, dùng thiết bị đếm thời gian tự động reset nếu có lỗi.

- Dùng khởi động từ 3 pha đấu thành 1 pha chịu tải để lắp được máy bơm nước có công suất lớn.

- Phao điện kín nước chống tràn Siron SR-FSW.



NGUYÊN LÝ HOẠT ĐỘNG

Giống như trường hợp 2.2.1.6.5 nhưng khác là:

Sử dụng khởi động từ 3 pha đấu thành 1 pha.

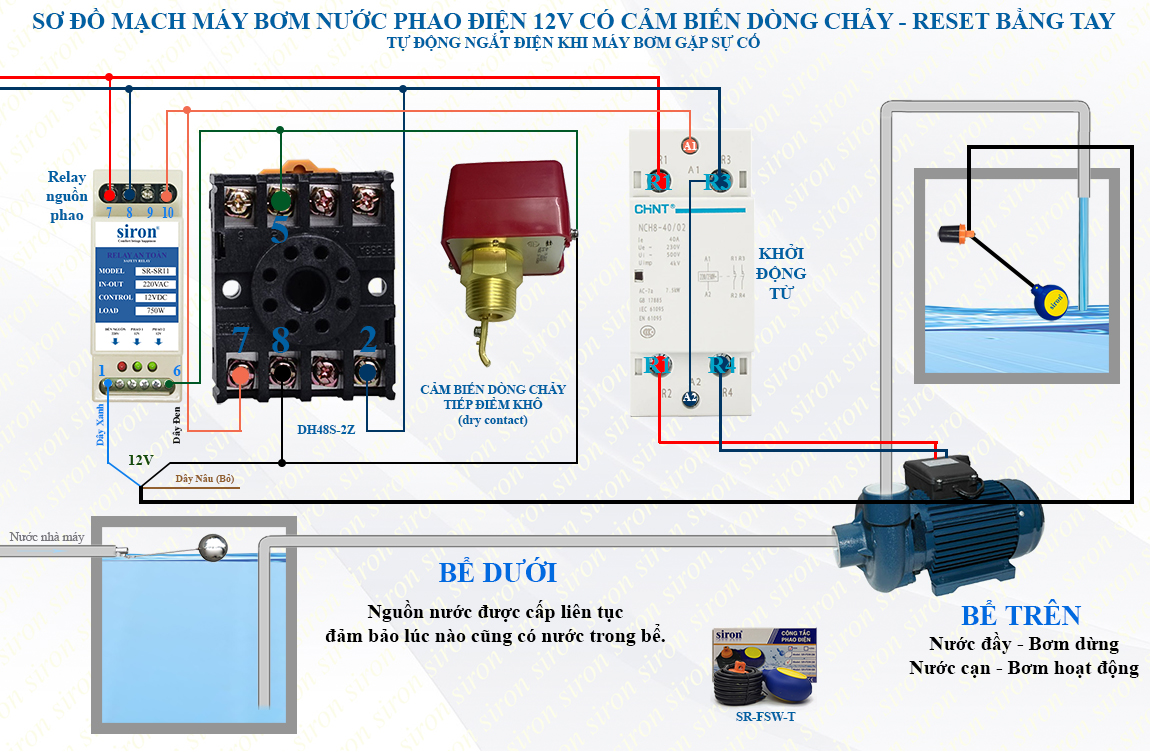

2.2.1.6.7 RELAY 12V CHUYÊN NGUỒN PHAO ĐIỆN + KHỞI ĐỘNG TỪ 1 PHA + CẢM BIẾN DÒNG CHẢY TIẾP ĐIỂM KHÔ RESET BẰNG TAY

ĐẶC ĐIỂM CỦA MẠCH ĐIỆN

- Phao điện sử dụng nguồn điện 12V được chuyển từ 220V bằng relay an toàn Siron SR-SR11.

- Cảm biến dòng chảy tiếp điểm khô, dùng thiết bị đếm thời gian 1 chu kỳ nên phải reset bằng tay nếu có lỗi.

- Dùng khởi động từ 1 pha chịu tải để lắp được máy bơm nước có công suất lớn.

- Phao điện kín nước chống tràn Siron SR-FSW.

NGUYÊN LÝ HOẠT ĐỘNG

Giống như trường hợp 2.2.1.6.5 nhưng khác là:

Nếu có lỗi phải kiểm tra và reset bằng tay.

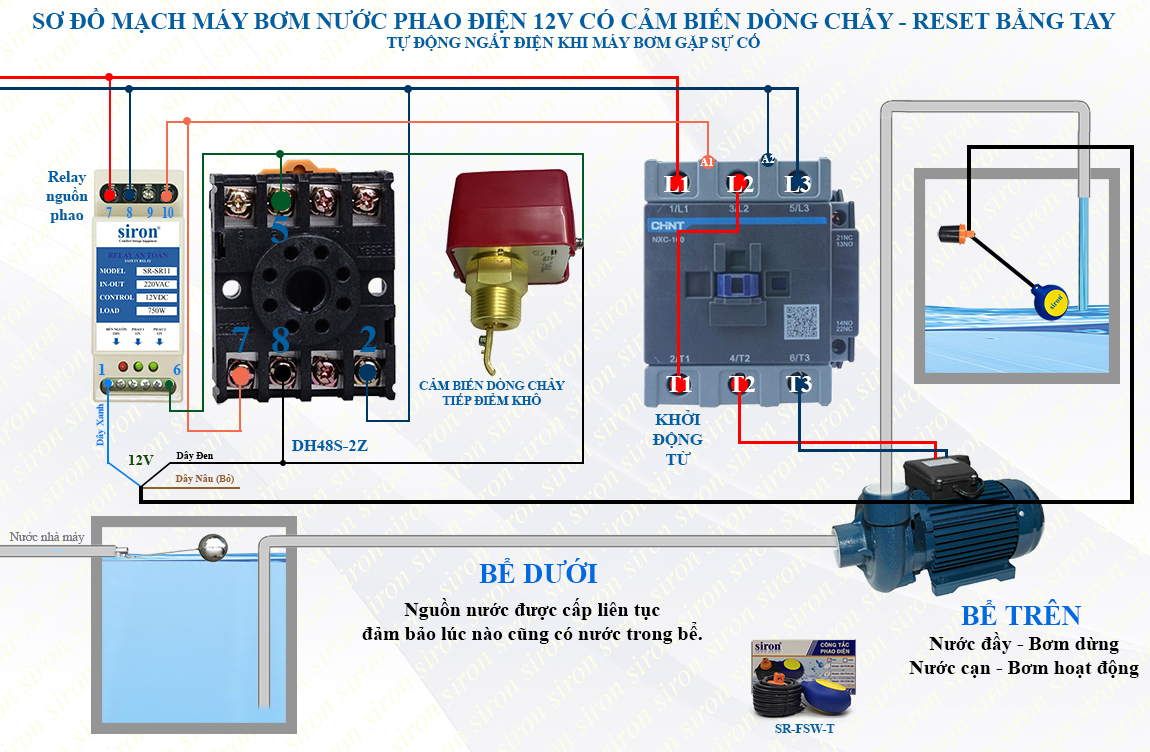

2.2.1.6.8 RELAY 12V CHUYÊN NGUỒN PHAO ĐIỆN + KHỞI ĐỘNG TỪ 3 PHA ĐẤU THÀNH 1 PHA + CẢM BIẾN DÒNG CHẢY TIẾP ĐIỂM KHÔ RESET BẰNG TAY

ĐẶC ĐIỂM CỦA MẠCH ĐIỆN

- Phao điện sử dụng nguồn điện 12V được chuyển từ 220V bằng relay an toàn Siron SR-SR11.

- Cảm biến dòng chảy tiếp điểm khô, dùng thiết bị đếm thời gian 1 chu kỳ nên phải reset bằng tay nếu có lỗi.

- Dùng khởi động từ 3 pha đấu thành 1 pha chịu tải để lắp được máy bơm nước có công suất lớn.

- Phao điện kín nước chống tràn Siron SR-FSW.

NGUYÊN LÝ HOẠT ĐỘNG

Giống như trường hợp 2.2.1.6.5 nhưng khác là:

Sử dụng khởi động từ 3 pha đấu thành 1 pha.

Nếu có lỗi phải kiểm tra và reset bằng tay.



CÁCH CHỌN THIẾT BỊ CHO PHÙ HỢP VỚI CÔNG SUẤT

Đơn vị HP và đơn vị W: 1HP = 750W

STT Công suất HP Công suất W 1 pha 3 pha
Aptomat Khởi Aptomat Khởi
1 1/4, 1/3, 1/2 180W, 250W, 370W 6A 6A ; 9A 6A
2 1 750W 6A 9A
3 1.5 1.1kW 6A 9A; 12A 6A
4 2 1.5kW 10A 12A
5 2.5 1,8kW 10A 12A; 18A
6 3 2,2kW 16A 18A
7 3.5 2,6kW 16A 18A; 22A
8 4 3kW 16A 22A
9 4.5 3.4kW 20A 22A; 32A
10 5 3.7kW 20A 32A
11 5.5 4kW 25A 32A; 40A
12 6 4.5kW 25A 40A
13 7.5 5.5kW 32A 50A
14 10 7.5kW 40A 65A
15 15 11kW 63A 75A
16 20 15kW
17 25 18.5kW
18 30 22kW
