HƯỚNG DẪN SỬ DỤNG THIẾT BỊ CẢM ỨNG HỒNG NGOẠI SIRON SR-SS001

Tải file hướng dẫn sử dụng SR-SS001

Tải Catalogue Siron SR-SS001

Tên VAT: Công tắc cảm ứng chuyển động hồng ngoại âm trần tròn Siron SR-SS001

Hướng dẫn sử dụng công tắc cảm biến Siron SR-SS001.

Hướng dẫn chi tết.

GIỚI THIỆU CÔNG TẮC CẢM BIẾN CHUYỂN ĐỘNG GẮN ÂM TRẦN THẠCH CAO:

Đây là thiết bị cảm ứng có sự di chuyển của các vật thể có thân nhiệt lớn hơn nhiệt độ môi trường kết hợp chức năng điều chỉnh độ sáng (lux) cảm ứng giúp tiết kiệm điện, vì có thể điều chỉnh chỉ mở đèn khi trời tối và có người di chuyển.

Khả năng xoay và điều chỉnh góc linh động, phù hợp cho nhiều ứng dụng khác nhau.

ỨNG DỤNG TRONG THỰC TẾ CỦA CẢM ỨNG SIRON SR-SS001:

Ứng dụng cơ bản nhất của cảm ứng là dùng để tắt mở đèn cho:

Nhà vệ sinh:

Lắp đặt SIRON SR-SS001 trong nhà vệ sinh có trần thạch cao, bạn có thể nối với cả quạt hút mùi để khi có người sử dụng nhà vệ sinh đèn sẽ tự động sáng, tự đông tắt khi không có người. Thời gian trễ điều chỉnh tối thiểu 2 phút 30 giây là tốt nhất. Vì khi chúng ta đi đại tiện thì thời gian ngồi bất động có thể kéo dài cả phút mà không chuyển động hay di chuyển gì. Hoặc khi vừa vệ sinh xong, mùi uế vẫn còn trong đó, chúng ta cần mở quạt hút thêm 1 lúc để quạt hút toàn bộ mùi uế đó ra ngoài.

Phòng khách:

Nhiều khi bận công việc bạn quên không tắt đèn làm lãng phí điện năng, nhanh hỏng bóng đèn hoặc nguy cơ cháy nổ cao. Phòng khách nên cài đặt thời gian sáng ở khoảng 3 - 5 phút. Vì khi không có người hoặc bạn ngủ quên trên ghế sau khoảng thời gian 3 -5 phút đó đèn mới tắt, tránh hiện tượng tắt đèn khi vẫn có người ở đó. Khi đi đâu đó 1 khoảng thời gian dài, bạn không lo việc quên không tắt điện, hoặc khi khách đến thì bạn không cần bật đèn mà đèn sẽ tự sáng. Ban đêm nếu trộm đột nhập nhà bạn, đèn sẽ sáng lên để cảnh báo cho bạn biết hoặc vì thế trộm sẽ sợ bị phát hiện và không dám ở lại nữa.

Phòng làm viêc:

Phòng làm việc, bạn để chế độ sáng từ 5 - 7 phút đối với những đèn sáng điểm, hoặc có thể cài cho những đèn sáng chính ở phòng làm việc. Lắp đặt tại phòng làm việc giúp bạn đi lại dễ dàng hơn khi lúc về nhân viên không phải mò mẫm tắt đèn nữa. Ban đêm có thể cảnh báo trộm để bảo vệ kịp thời phát hiện trộm.

Nhà bếp:

Nhà kho:

Showroom:

Phòng chờ:

Hành lang - Cầu thang khách sạn hoặc nhà ở:

... và nhiều ứng dụng khác.

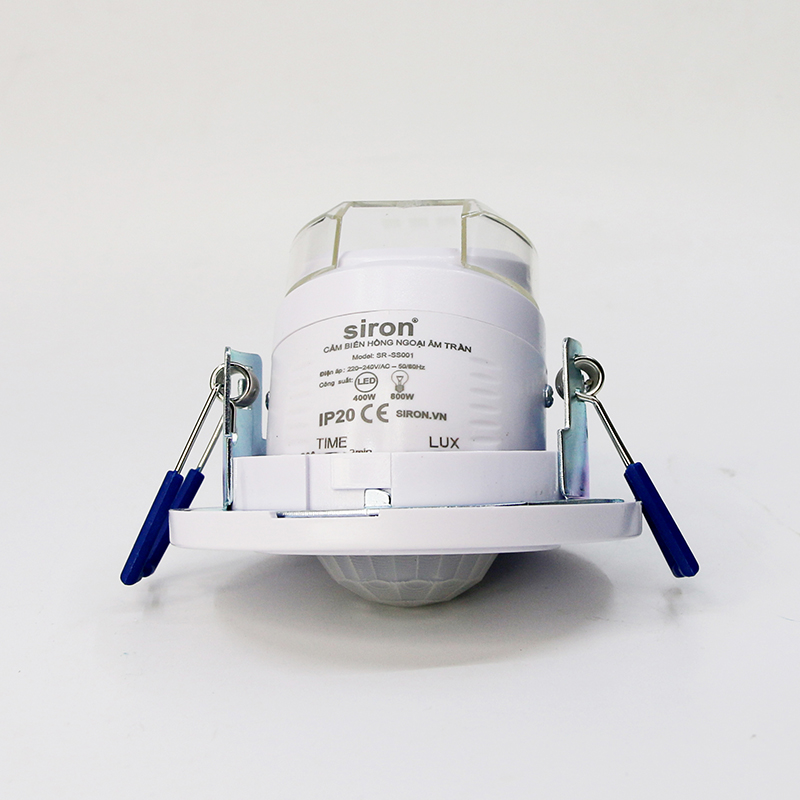

Thông số kỹ thuật:

Điện áp nguồn: 180 ~ 230V.

Tần số: 50 Hz.

Công suất chịu tải: 1200W (bóng sợi đốt). 300W (bóng tiết kiệm).

Góc quét từ trái sang phải : 360 độ.

Độ xa của cảm biến tối đa: 4 m.

Độ cao lắp đặt từ 1.5 đến 3.5 m.

Điều chỉnh thời gian trễ từ 10 giây đến 15 phút.

Điều chỉnh độ sáng từ 10 lux đến 2000 lux .

Công suất tiêu thụ: 0.45W.

Cấp độ chống nước: IP20

Kích thước: 8.0 X 6.15 cm

Các núm vặn điều chỉnh:

Núm vặn TIME: Dùng để chỉnh thời gian trễ.

Núm Vặn LUX: Dùng để điều chỉnh độ Lux (độ sáng tắt mở đèn).

HƯỚNG DẪN SỬ DỤNG:

• Khi trời tối nếu có người di chuyển trong khu vực quét cảm ứng, lập tức tiếp điểm bên trong sẽ đóng công tắc để mở đèn (có thể lắp còi báo động khi có người đột nhập còi báo sử dụng điện áp 220v).

• Ta lắp đặt cảm ứng nối với bóng đèn hiện có và điều chỉnh sao cho góc quét hướng về phía có người di chuyển, sau đó điều chỉnh 2 nút: nút thời gian tắt đèn, nút chỉnh độ sáng cảm ứng.

Ví dụ:

Nút thời gian: Vặn nút thời gian (TIME) ở khoảng giữa là khoảng 6~7 phút sẽ tắt sau khi rời khỏi vùng cảm ứng. (thời gian điều chỉnh từ 10 giây đến 15 phút).

Nút ánh sáng: vặn nút LUX về phía mặt trăng thì chỉ cảm ứng khi không đủ ánh sáng (khi trời tối), chức năng này giúp tiết kiệm điện vì vào ban ngày thì có ánh sáng mặt trời nên sẽ không cảm ứng.

Lắp đặt:

• Tắt nguồn điện trước khi tháo lắp.

• Lắp dây theo sơ đồ in trên thiết bị sau đó lắp âm vào lỗ trần nhà đã khoét sẵn, điều chỉnh độ lux và thời gian trễ thích hợp, đậy nắp lại sau đó cấp điện cho cảm ứng chờ khởi động sau 15 giây cảm ứng làm việc, ...

• Kết nối dây nguồn:

  • L: Dây nguồn Lửa 220V vào.

  • N: Đấu chung nguồn Nguội 220V vào và 1 dây của tải.

  • A: Chân còn lại của tải.

Hướng dẫn lắp đặt nhiều cảm biến cùng điều khiển bật tắt 1 hoặc nhiều cụm đèn.

Lưu ý:

• Nếu muốn thử ánh sáng ban ngày, bạn chỉnh núm LUX hướng về mũi tên về hình mặt trời.

• Khi cảm biến đã phát hiện người và đóng tiếp điểm cấp điện cho đèn sáng thì lúc này tính năng cảm biến ánh sáng sẽ mất tác dụng (Ưu điểm : Ánh sáng do bóng đèn phát ra không ảnh hưởng đến độ nhạy của cảm biến, đèn không bị chớp tắt khi trời bắt đầu tối).

• Nếu dùng cho văn phòng làm việc nên chỉnh độ lux khoảng 50% dải điều chỉnh, chỉnh thời gian trễ từ 10 đến 15 phút (Khoảng 50 đến 100% dải điều chỉnh thời gian).

• Không lắp đặt thiết bị gần vật cản làm che mắt cảm ứng.

• Tránh đặt thiết bị ở những nơi có nhiệt độ môi trường cao ví dụ như điều hòa, lò sưởi ấm, ... .

• Vì sự an toàn bạn không tự mở thiết bị khi không hiểu biết về thiết bị.

• Để tránh hư hỏng không mong muốn của sản phẩm bạn nên lắp thêm cầu chì hoặc thiết bị bảo vệ an toàn  khác.

BẢO HÀNH:

Sản phẩm SIRON được bảo hành đổi mới trong vòng 7 ngày kể từ ngày mua nếu do lỗi kỹ thuật với điều kiện hàng còn nguyên vẹn, không trầy xước, không cháy nổ hoặc không do lắp đặt sai và sử dụng sai hướng dẫn sử dụng.

Trong vòng 24 tháng tiếp theo được bảo hành sửa chữa miễn phí nếu có lỗi kỹ thuật.

Các lỗi không thuộc phạm vi bảo hành như:

1. Sử dụng quá công suất quy định.

2. Lắp đặt sai gây nổ mạch.

3. Bị nước vào do lắp đặt không đúng hướng dẫn.

4. Sản phẩm bị vỡ, nứt do va chạm,  rơi rớt hoặc cháy nổ.

5. Các trường hợp do thiên tai, hỏa hoạn không được bảo hành.

6. Sử dụng ở môi trường bụi ẩm, hóa chất gây rỉ sét làm hỏng mạch.
