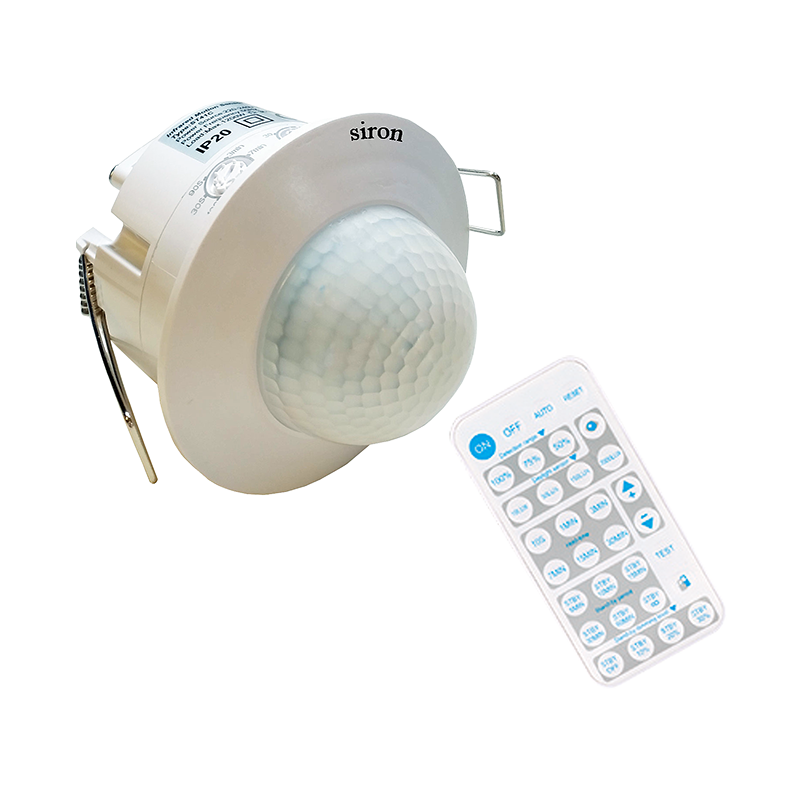

Công tắc cảm ứng hồng ngoại âm trần có điều khiển Siron Sr-SS0011

Công tắc cảm ứng hồng ngoại âm trần có điều khiển Siron Sr-SS0011

Cảm ơn bạn đã sử dụng cảm biến chuyển động hồng ngoại SR-SS0011!
Sản phẩm này sử dụng cảm biến có độ nhạy cao và vi mạch tích hợp, kết hợp các chức năng tự động hóa, tiện lợi, an toàn, tiết kiệm năng lượng và thực tế. Cảm biến hoạt động bằng cách nhận tia hồng ngoại từ cơ thể con người để kích hoạt tải ngay khi có người đi vào vùng cảm biến. Thiết bị có thể tự động phân biệt giữa ngày và đêm, dễ dàng lắp đặt và ứng dụng rộng rãi.

THÔNG SỐ KỸ THUẬT

• Điện áp: 220-240V/AC
• Tần số: 50Hz
• Góc cảm biến: 360°
• Khoảng cách cảm biến: Tối đa 20m (<24℃)
• Độ nhạy ánh sáng môi trường: <3-2000LUX (có thể điều chỉnh)
• Thời gian giữ tải:
• Tối thiểu: 10 giây ±3 giây
• Tối đa: 30 phút ±2 phút
• Độ ẩm làm việc: <93%RH
• Tải định mức:
• Bóng sợi đốt: Tối đa 2000W
• Bóng huỳnh quang: Tối đa 1000W
• Chiều cao lắp đặt: 2.2-6m
• Tốc độ phát hiện chuyển động: 0.6-1.5m/s
• Công suất tiêu thụ: Khoảng 0.5W

CHỨC NĂNG

Nhận biết ngày và đêm:
Người dùng có thể điều chỉnh độ nhạy theo ánh sáng môi trường.

• Nếu đặt LUX ở mức 2000LUX, cảm biến hoạt động cả ban ngày lẫn ban đêm.
• Nếu đặt về 3LUX, cảm biến chỉ hoạt động khi ánh sáng môi trường dưới 3LUX (tối).

Điều chỉnh phạm vi cảm biến:
Có thể lựa chọn 3 mức độ phạm vi: 50%, 75%, 100%, trong đó tối đa là 20m.

Gia hạn thời gian trễ:
Nếu trong quá trình đếm ngược, cảm biến nhận thêm tín hiệu kích hoạt mới, nó sẽ bắt đầu lại thời gian giữ tải từ đầu.

LƯU Ý KHI LẮP ĐẶT

Cảm biến phản ứng với sự thay đổi nhiệt độ, vì vậy:

• Không đặt cảm biến đối diện bề mặt có độ phản chiếu cao, như gương.
• Tránh lắp đặt gần nguồn nhiệt, như quạt sưởi, máy lạnh, bóng đèn.
• Không hướng vào các vật có thể di chuyển theo gió, như rèm cửa, cây cối cao.

HƯỚNG DẪN KẾT NỐI

1. Tắt nguồn điện và tháo nắp cảm biến trong suốt.
2. Kết nối dây điện theo sơ đồ hướng dẫn.
3. Lắp lại nắp cảm biến về vị trí ban đầu.
4. Gập hai lò xo kim loại lên trên rồi lắp cảm biến vào lỗ hoặc hộp lắp đặt thích hợp. Thả lò xo ra để cố định cảm biến.
5. Sau khi lắp đặt xong, bật nguồn và kiểm tra hoạt động.

🔧 Lưu ý: Bạn có thể cắt vỏ nhựa theo hình dạng mong muốn để thay đổi phạm vi cảm biến (tham khảo hình bên phải).

HƯỚNG DẪN THAY PIN (Dùng cho điều khiển từ xa)

1. Rút khay pin ra.
2. Thay pin mới (3V).

HƯỚNG DẪN KIỂM TRA SAU KHI LẮP ĐẶT

Chỉnh các nút điều khiển trên cảm biến:

LUX: Vặn theo chiều kim đồng hồ về mức tối đa (2000LUX) để cảm biến hoạt động cả ngày lẫn đêm.

TIME: Vặn ngược chiều kim đồng hồ về mức tối thiểu (10 giây).

Bật nguồn:

Cảm biến sẽ không hoạt động trong 30 giây đầu tiên để khởi động.

Khi có chuyển động, đèn sẽ bật sáng. Nếu không có chuyển động, đèn sẽ tắt sau 10 giây ±3 giây.

Nếu LUX đặt về 3LUX, cảm biến chỉ hoạt động khi ánh sáng môi trường tối hơn mức này.

⛔ Lưu ý: Khi kiểm tra ban ngày, hãy đặt LUX ở mức cao nhất (2000LUX) để đảm bảo cảm biến hoạt động.

SỰ CỐ THƯỜNG GẶP VÀ CÁCH KHẮC PHỤC

🔴 1. Đèn không sáng:

✔ Kiểm tra lại dây nguồn và tải đã kết nối đúng chưa.
✔ Kiểm tra bóng đèn có bị hỏng không.
✔ Kiểm tra cài đặt LUX có phù hợp với ánh sáng môi trường không.

🔴 2. Cảm biến không nhạy:

✔ Kiểm tra có vật cản trước mắt cảm biến không.
✔ Kiểm tra nhiệt độ môi trường có quá cao không.
✔ Kiểm tra hướng di chuyển có nằm trong vùng phát hiện không.
✔ Kiểm tra độ cao lắp đặt có đúng tiêu chuẩn không.

🔴 3. Cảm biến không tự động tắt đèn:

✔ Kiểm tra xem có tín hiệu liên tục trong vùng phát hiện không.
✔ Kiểm tra thời gian trễ có đặt mức tối đa không.
✔ Kiểm tra nguồn điện có đúng theo hướng dẫn không.

CHẾ ĐỘ HOẠT ĐỘNG BẰNG ĐIỀU KHIỂN TỪ XA

📌 Điều khiển từ xa giúp thiết lập tất cả các thông số!
Các chức năng bao gồm:
✅ Bật/tắt tải (sau 8 giờ sẽ trở lại chế độ tự động).
✅ Chỉnh phạm vi phát hiện (50%, 75%, 100%).
✅ Cài đặt LUX từ 3-2000LUX.
✅ Chế độ kiểm tra.
✅ Cài đặt thời gian trễ.
✅ Khóa/mở khóa nút điều khiển từ xa.

💡 Để biết thêm chi tiết, vui lòng tham khảo hướng dẫn sử dụng điều khiển từ xa IR.
