HƯỚNG DẪN SỬ DỤNG

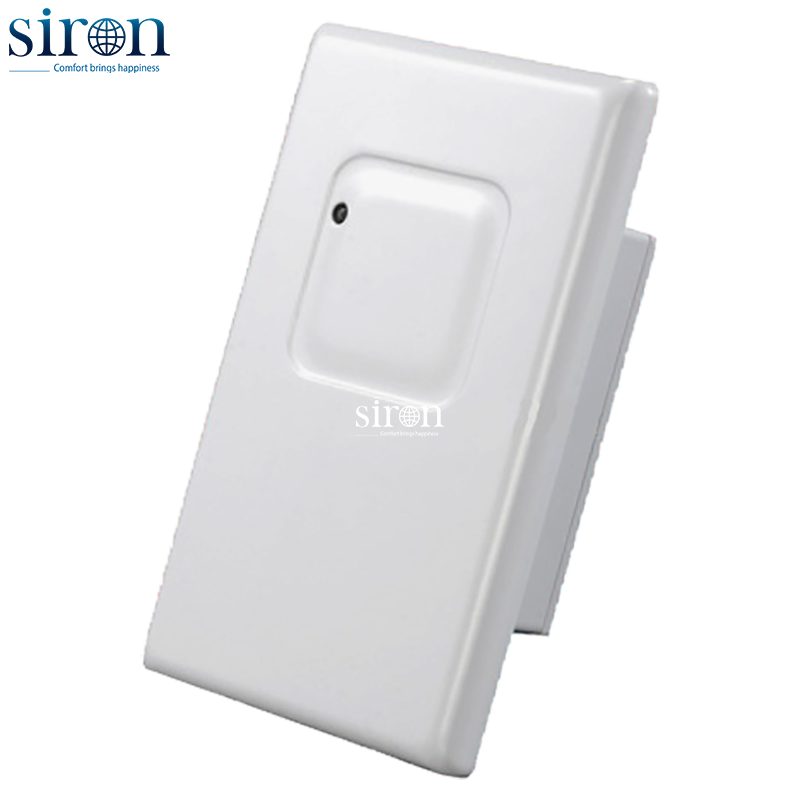

Cảm biến vi sóng SR-MS221

SR-MS221 là công tắc tiết kiệm năng lượng, sử dụng cảm biến vi sóng tần số cao 5.8GHz để phát hiện chuyển động, cho phép tự động bật/tắt đèn. Thiết bị hoạt động xuyên qua cửa, kính hoặc tường mỏng.

THÔNG SỐ KỸ THUẬT:

• Nguồn điện: 220-240V/AC
• Tần số nguồn: 50/60Hz
• Góc quét: 180°
• Khoảng cách cảm biến: 5-15m (có thể điều chỉnh)
• Độ sáng môi trường: <3-2000LUX (điều chỉnh)
• Hệ thống HF: Radar 5.8GHz CW, dải ISM
• Công suất phát: <0.2mW (an toàn, chỉ bằng 1/5000 điện thoại di động)
• Thời gian trễ:
  • Tối thiểu: 10 giây ±3 giây
  • Tối đa: 12 phút ±1 phút
• Tải định mức:
  • Đèn sợi đốt: 1200W
  • Đèn LED/huỳnh quang: 600W
• Chiều cao lắp đặt: 1-1.8m
• Tốc độ phát hiện chuyển động: 0.6-1.5m/s

CHỨC NĂNG:

✔ Nhận diện ngày và đêm: Hoạt động cả ngày (khi chỉnh LUX max – “Mặt trời”) hoặc chỉ hoạt động khi độ sáng dưới 3LUX (khi chỉnh LUX min – “3”).
✔ Điều chỉnh độ nhạy (SENS): Khoảng cách cảm biến có thể chỉnh từ 5m (thấp) đến 15m (cao), phù hợp với nhiều không gian.
✔ Tự động kéo dài thời gian trễ: Khi có tín hiệu mới trong thời gian đếm ngược, cảm biến sẽ khởi động lại thời gian trễ từ đầu.
✔ Điều chỉnh thời gian trễ: Từ 10 giây đến 12 phút theo nhu cầu sử dụng.

HƯỚNG DẪN LẮP ĐẶT:

⚠ CẢNH BÁO: NGUY HIỂM ĐIỆN GIẬT!

• Chỉ thợ điện hoặc người có kinh nghiệm mới được lắp đặt.
• Ngắt nguồn điện trước khi lắp đặt.
• Không lắp trên bề mặt không bằng phẳng hoặc rung lắc.
• Tránh kim loại hoặc kính gần cảm biến vì có thể ảnh hưởng đến hoạt động.
• Để đảm bảo an toàn, nên lắp thêm thiết bị bảo vệ dòng 6A như cầu chì.

🔹 Các bước lắp đặt:

1. Tháo nắp cảm biến và điều chỉnh các nút TIME, SENS, LUX.
2. Đấu nối dây theo sơ đồ hướng dẫn.
3. Cố định cảm biến vào vị trí lắp đặt.
4. Lắp lại nắp, bật nguồn và kiểm tra hoạt động.

KIỂM TRA CẢM BIẾN:

✔ Chỉnh LUX tối đa (Mặt trời), SENS tối đa (+), TIME tối thiểu (10s).
✔ Bật nguồn, đèn sáng ngay lập tức. Sau 10 giây ±3 giây, đèn tắt nếu không có chuyển động.
✔ Khi có chuyển động, cảm biến hoạt động bình thường và tự động reset thời gian trễ nếu có tín hiệu liên tục.
✔ Khi chỉnh LUX tối thiểu (3), cảm biến chỉ hoạt động khi ánh sáng môi trường dưới 3LUX.

🔸 Lưu ý: Khi kiểm tra vào ban ngày, chỉnh LUX về SUN, nếu không cảm biến có thể không hoạt động.

XỬ LÝ SỰ CỐ:

🔹 Cảm biến không hoạt động:
✔ Kiểm tra nguồn điện, tải.
✔ Kiểm tra đèn báo có sáng sau khi cảm biến kích hoạt không.
✔ Kiểm tra cài đặt độ sáng có phù hợp không.
✔ Kiểm tra điện áp nguồn có đúng không.

🔹 Cảm biến hoạt động kém nhạy:
✔ Đảm bảo không có vật cản trước cảm biến.
✔ Kiểm tra nguồn tín hiệu có trong vùng phát hiện không.
✔ Kiểm tra cảm biến có lắp đúng độ cao khuyến nghị không.

🔹 Cảm biến không tự động tắt đèn:
✔ Kiểm tra xem có tín hiệu liên tục trong vùng cảm biến không.
✔ Kiểm tra thời gian trễ có đặt ở mức tối đa không.
✔ Kiểm tra nguồn điện có đúng theo hướng dẫn không.
