Hướng dẫn sử dụng

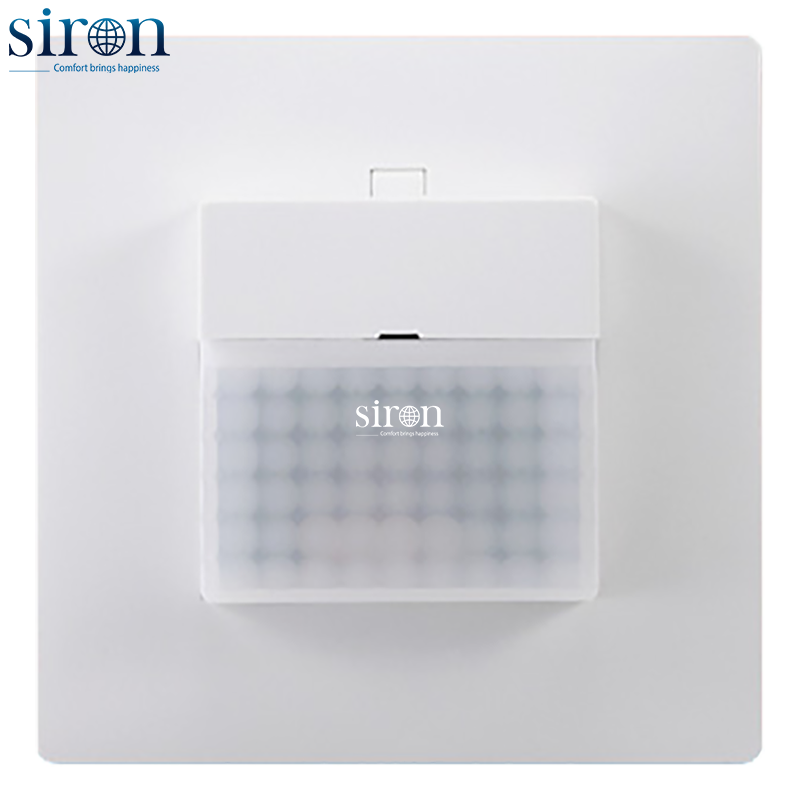

Chào mừng bạn sử dụng cảm biến chuyển động hồng ngoại SR-SS211!

Sản phẩm này sử dụng cảm biến có độ nhạy cao và vi mạch tích hợp. Nó kết hợp các chức năng tự động, tiện lợi, an toàn, tiết kiệm năng lượng và thực tế. Thiết bị sử dụng năng lượng hồng ngoại từ con người làm nguồn tín hiệu điều khiển và có thể kích hoạt tải ngay khi có người bước vào vùng cảm biến. Nó có khả năng nhận biết ngày và đêm tự động. Sản phẩm dễ lắp đặt và được sử dụng rộng rãi.

THÔNG SỐ KỸ THUẬT:

• Điện áp: 220-240V/AC
• Tần số nguồn: 50/60Hz
• Khoảng cách cảm biến: Tối đa 10m (<24℃)
• Góc quét: 120°
• Độ sáng môi trường: <3-2000LUX (có thể điều chỉnh)
• Nhiệt độ hoạt động: -20~+40℃
• Độ ẩm làm việc: <93%RH
• Độ trễ thời gian:
  • Tối thiểu: 10 giây ±3 giây
  • Tối đa: 7 phút ±2 phút
• Công suất tiêu thụ: Xấp xỉ 0.5W
• Tải định mức:
  • Tải sợi đốt: Tối đa 500W
  • Đèn LED/huỳnh quang: 200W
• Chiều cao lắp đặt: 1-1.8m
• Tốc độ di chuyển phát hiện: 0.6-1.5m/s

CHỨC NĂNG:

• Nhận diện ngày và đêm: Người dùng có thể điều chỉnh trạng thái hoạt động của cảm biến tùy theo điều kiện ánh sáng môi trường. Khi điều chỉnh nút về vị trí "mặt trời" (max), cảm biến hoạt động cả ngày lẫn đêm. Khi điều chỉnh về vị trí "mặt trăng" (min), cảm biến chỉ hoạt động khi độ sáng môi trường dưới 3LUX.

• Tự động kéo dài thời gian trễ: Nếu cảm biến nhận được tín hiệu chuyển động lần thứ hai trong khi vẫn đang đếm ngược thời gian trễ từ lần phát hiện đầu tiên, nó sẽ khởi động lại thời gian trễ từ đầu.

• Công tắc: Có 3 chế độ hoạt động:

  • “ON” (Bật)
  • “OFF” (Tắt)
  • “PIR” (Cảm biến hồng ngoại thụ động)

HƯỚNG DẪN LẮP ĐẶT:

Do cảm biến phản ứng với sự thay đổi nhiệt độ, vui lòng tránh các trường hợp sau:

• Không hướng cảm biến về phía các vật phản chiếu mạnh như gương.
• Tránh lắp đặt cảm biến gần nguồn nhiệt như lỗ thông gió, máy điều hòa, bóng đèn.
• Không hướng cảm biến về các vật có thể bị gió làm lay động như rèm cửa, cây cao.

SƠ ĐỒ ĐẤU NỐI:

⚠ CẢNH BÁO: NGUY HIỂM ĐIỆN GIẬT!

• Việc lắp đặt phải do thợ điện chuyên nghiệp thực hiện.
• Ngắt nguồn điện trước khi lắp đặt.
• Che chắn các bộ phận có điện lân cận.
• Đảm bảo thiết bị không thể được bật lên trong quá trình lắp đặt.
• Kiểm tra chắc chắn nguồn điện đã được ngắt hoàn toàn.

Các bước lắp đặt:

1. Tháo nắp cảm biến và điều chỉnh các nút thời gian (TIME) và độ sáng (LUX).
2. Nới lỏng các vít trên đầu nối và kết nối dây điện theo sơ đồ.
3. Lắp cảm biến vào lỗ tròn hoặc vuông theo hướng dẫn.
4. Lắp lại nắp cảm biến, bật nguồn điện và kiểm tra hoạt động.

KIỂM TRA CẢM BIẾN:

1. Đặt công tắc chức năng ở chế độ “ON”, xoay nút "TIME" ngược chiều kim đồng hồ về mức thấp nhất (-), xoay "LUX" theo chiều kim đồng hồ về mức tối đa (SUN).
2. Bật nguồn, đèn sẽ sáng.
3. Chuyển công tắc về “OFF”, đèn sẽ tắt ngay lập tức.
4. Đặt công tắc về chế độ “PIR”, bật nguồn. Cảm biến sẽ khởi động trong 30 giây, sau đó bắt đầu hoạt động bình thường. Nếu cảm biến phát hiện chuyển động, đèn sẽ sáng. Nếu không có chuyển động, đèn sẽ tắt trong vòng 10 giây ±3 giây.
5. Nếu đặt "LUX" ở mức tối thiểu (MOON), cảm biến sẽ chỉ hoạt động khi độ sáng môi trường dưới 3LUX.

Lưu ý: Khi kiểm tra cảm biến vào ban ngày, hãy vặn nút LUX về vị trí SUN, nếu không cảm biến có thể không hoạt động!

CÁC SỰ CỐ THƯỜNG GẶP VÀ CÁCH KHẮC PHỤC:

1. Cảm biến không hoạt động:
✔ Kiểm tra lại kết nối dây nguồn và tải có đúng không.
✔ Kiểm tra xem bóng đèn có bị hỏng không.
✔ Kiểm tra cài đặt độ sáng môi trường có phù hợp với điều kiện thực tế không.

2. Cảm biến kém nhạy:
✔ Kiểm tra xem có vật cản nào che chắn cảm biến không.
✔ Kiểm tra nhiệt độ môi trường có quá cao không.
✔ Kiểm tra cảm biến có nằm trong vùng phát hiện không.
✔ Đảm bảo cảm biến được lắp ở độ cao phù hợp (1-1.8m).
✔ Kiểm tra hướng di chuyển có đúng với hướng phát hiện không.

3. Cảm biến không tắt đèn tự động:
✔ Kiểm tra xem có tín hiệu chuyển động liên tục trong vùng cảm biến không.
✔ Kiểm tra xem thời gian trễ có đặt ở mức tối đa không.

⚠ KHÔNG KẾT NỐI CẢM BIẾN TRỰC TIẾP VỚI NGUỒN ĐIỆN!!!
