Công tắc cảm biến hồng ngoại

So sánh cảm biến hiện diện, cảm biến vi sóng, cảm biến hồng ngoại

Công tắc cảm biến hồng ngoại là một thiết bị thông minh giúp tự động hóa các hoạt động trong nhà, đặc biệt trong việc kiểm soát ánh sáng và tiết kiệm năng lượng. Thiết bị này không chỉ mang lại sự tiện nghi cho người sử dụng mà còn góp phần bảo vệ môi trường thông qua việc giảm thiểu điện năng tiêu thụ.

Khái niệm về công tắc cảm biến hồng ngoại

Trước khi đi sâu vào chi tiết, hãy cùng khám phá khái niệm cơ bản về công tắc cảm biến hồng ngoại. Đây là một loại thiết bị điện tử được thiết kế để phát hiện chuyển động của con người thông qua tia hồng ngoại. Khi có người di chuyển vào phạm vi quét của nó, công tắc sẽ tự động bật đèn hoặc thiết bị điện khác, và tự tắt khi không còn người ở gần.

Cảm biến hồng ngoại hay còn gọi là IR sensor, là một thiết bị điện tử có chức năng phát hiện và đo lường bức xạ hồng ngoại (IR) từ các vật thể.

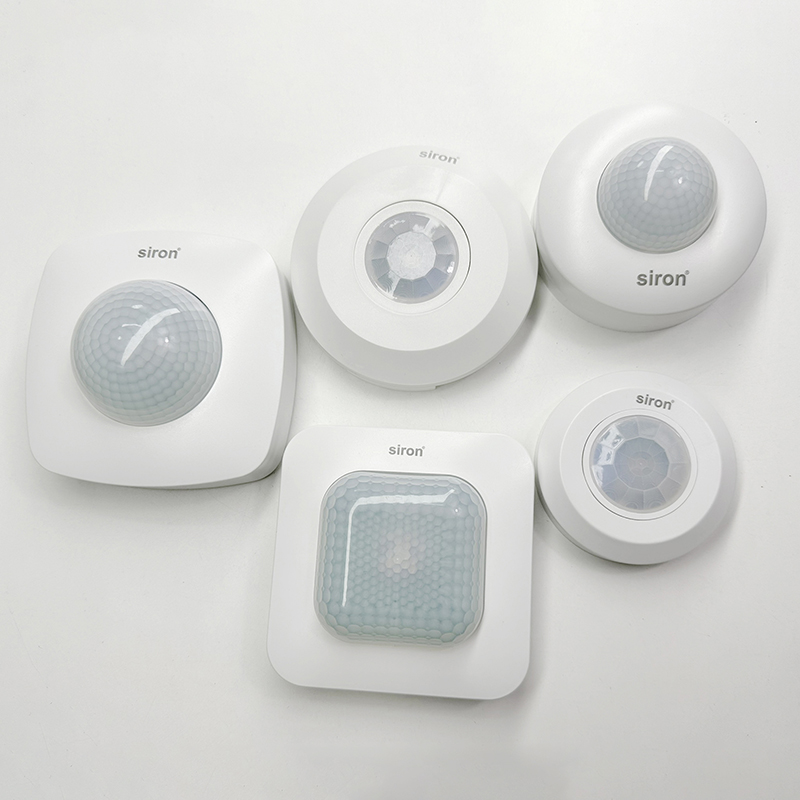

Một số hình ảnh tiêu biểu Loại công tắc cảm biến hồng ngoại lắp nổi	Một số hình ảnh tiêu biểu Loại công tắc cảm biến hồng ngoại lắp âm

Cấu tạo và nguyên lý hoạt động của cảm biến hồng ngoại

Cảm biến hồng ngoại gồm ba thành phần chính:

1. Nguồn phát tia hồng ngoại: Tùy vào loại cảm biến, bộ phát có thể là LED hồng ngoại hoặc laser hồng ngoại, tạo ra chùm tia cần thiết để phát hiện vật thể (đối với cảm biến chủ động).
2. Bộ thu tia hồng ngoại: Đảm nhiệm việc thu nhận bức xạ hồng ngoại phát ra từ môi trường hoặc phản xạ từ vật thể. Tùy ứng dụng, có thể sử dụng photodiode, phototransistor, thermopile, hoặc bolometer.
3. Bộ xử lý tín hiệu: Bao gồm các vi mạch khuếch đại, lọc nhiễu và xử lý tín hiệu. Nhiệm vụ của khối này là phân tích tín hiệu đầu vào và điều khiển tín hiệu đầu ra để kích hoạt thiết bị ngoại vi (đèn, còi, relay…).

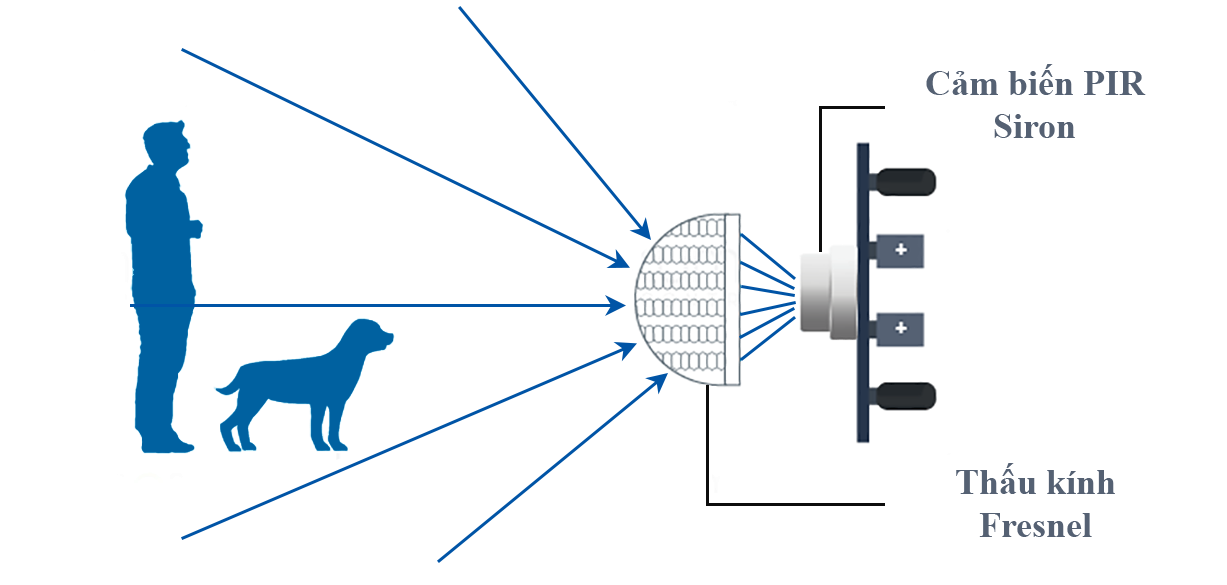

Ngoài ra, cảm biến còn tích hợp các linh kiện phụ trợ như vỏ bảo vệ, ống kính Fresnel, điện trở, và dây dẫn nhằm tăng độ chính xác, độ bền và khả năng chống nhiễu trong môi trường làm việc thực tế.

Nguyên lý hoạt động của công tắc cảm biến hồng ngoại

Công tắc cảm biến hồng ngoại hoạt động dựa trên nguyên lý phát hiện sự thay đổi bức xạ nhiệt trong môi trường. Cảm biến hồng ngoại (IR - Infrared Sensor) có khả năng nhận diện sự hiện diện của con người thông qua nhiệt lượng (tia hồng ngoại) phát ra từ cơ thể sinh vật.

Khi có người di chuyển vào vùng quét, cảm biến sẽ phát hiện sự thay đổi nhiệt độ và kích hoạt mạch điều khiển, từ đó bật đèn hoặc thiết bị điện được kết nối. Thông thường, công tắc còn được tích hợp chức năng hẹn giờ, cho phép đèn tiếp tục sáng trong một khoảng thời gian nhất định sau khi không còn người trong khu vực.

Nguyên lý hoạt động của cảm biến là thu nhận và phân tích bức xạ hồng ngoại từ các vật thể để xác định sự thay đổi về nhiệt độ, khoảng cách hoặc chuyển động. Nhờ đặc tính này, công tắc cảm biến hồng ngoại đã trở thành giải pháp hiệu quả, được ứng dụng rộng rãi trong các hệ thống tự động hóa công nghiệp cũng như trong đời sống hàng ngày nhằm tiết kiệm điện và nâng cao sự tiện nghi.

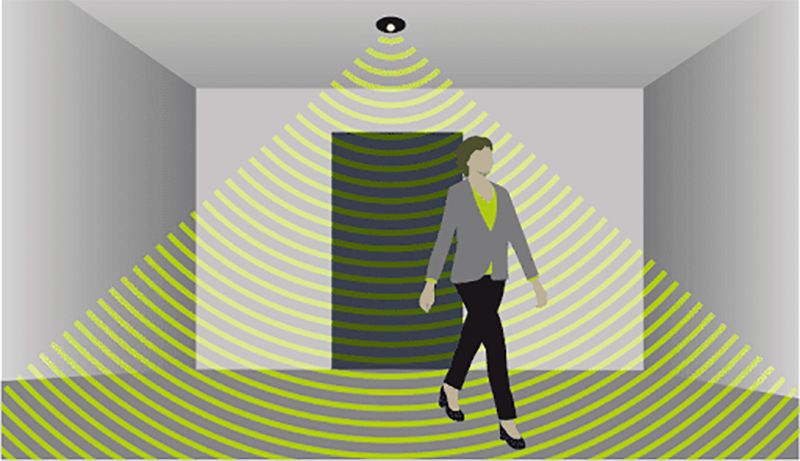

Nhận diện chuyển động của công tắc cảm biến hồng ngoại thụ động PIR

Các loại công tắc cảm biến hồng ngoại

Cảm biến hồng ngoại chủ động (Active Infrared Sensor)

Cảm biến hồng ngoại chủ động (Active Infrared Sensor) hoạt động dựa trên nguyên lý phát – thu tia hồng ngoại. Thiết bị gồm một bộ phát và một bộ thu; khi tia hồng ngoại phát ra bị phản xạ hoặc gián đoạn bởi vật thể, cảm biến sẽ ghi nhận để xác định sự hiện diện hoặc khoảng cách. Loại cảm biến này thường được ứng dụng trong hệ thống phát hiện chướng ngại vật, robot tự hành và cửa tự động.Nguyên lý hoạt động của cảm biến hồng ngoại chủ động (Active Infrared Sensor)

Nguyên lý cơ bản:
Cảm biến sử dụng một nguồn phát (LED hoặc laser hồng ngoại) phát tia vào môi trường xung quanh. Khi có vật thể trong vùng quét, tia hồng ngoại phản xạ từ bề mặt vật thể trở lại.

Quy trình hoạt động: Bộ thu hồng ngoại tiếp nhận tia phản xạ. Tín hiệu phản xạ được chuyển đổi thành tín hiệu điện. Tín hiệu này được khuếch đại và xử lý để xác định các thông số như khoảng cách, vị trí, hoặc kích thước vật thể.

Cảm biến hồng ngoại thụ động (Passive Infrared Sensor – PIR)

Cảm biến PIR (Passive Infrared) không phát ra tia hồng ngoại mà hoạt động bằng cách thu nhận bức xạ hồng ngoại từ môi trường xung quanh. Khi một vật thể có nhiệt độ khác biệt — như cơ thể người — di chuyển trong vùng quét, cảm biến ghi nhận sự thay đổi này và kích hoạt tín hiệu. Nhờ tính năng phát hiện chuyển động hiệu quả, PIR được ứng dụng rộng rãi trong hệ thống an ninh và điều khiển tự động.

Hiện nay, trên thị trường có nhiều loại công tắc cảm biến hồng ngoại khác nhau, mỗi loại có những đặc điểm và ưu điểm riêng.

• Cảm biến hồng ngoại đơn giản: Loại này thường chỉ có chức năng bật/tắt đơn giản và thích hợp cho những không gian nhỏ.
• Cảm biến hồng ngoại đa hướng: Đây là loại cảm biến có khả năng quét diện rộng, phù hợp cho không gian lớn như phòng khách hay văn phòng (Tích hợp nhiều mắt cảm biến).
• Cảm biến tích hợp ánh sáng: Hầu hết công tắc cảm biến hồng ngoại có tính năng tích hợp cảm biến ánh sáng, cho phép điều chỉnh độ sáng tự động tùy theo mức độ ánh sáng môi trường xung quanh.

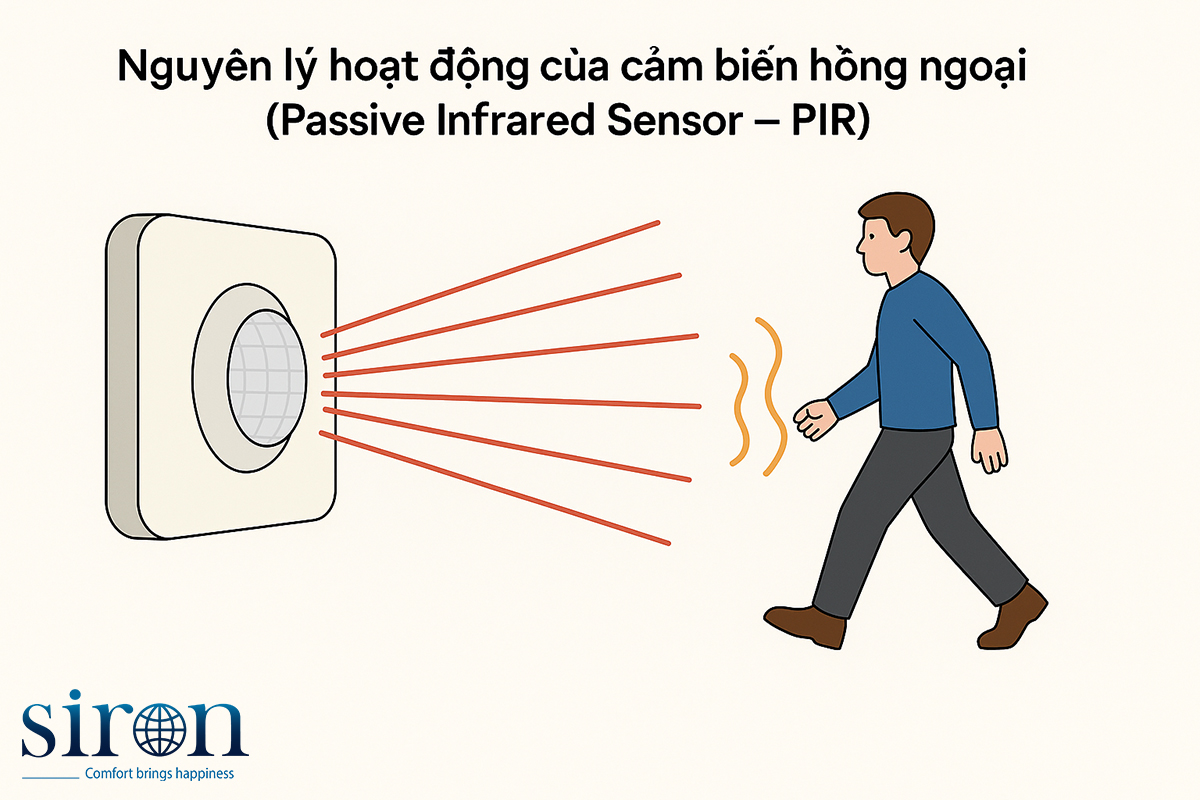

Nguyên lý hoạt động của cảm biến hồng ngoại thụ động (Passive Infrared Sensor – PIR)

Nguyên lý cơ bản:

Cảm biến PIR không phát tia hồng ngoại mà hoạt động bằng cách thu nhận bức xạ nhiệt tự nhiên phát ra từ các vật thể, đặc biệt là con người.

Khi một vật thể có nhiệt độ khác biệt so với môi trường (ví dụ: cơ thể người) di chuyển vào vùng quét, sự thay đổi trong phân bố bức xạ hồng ngoại sẽ được cảm biến ghi nhận, từ đó phát hiện chuyển động hoặc sự hiện diện.

Quy trình hoạt động: Khi một vật thể có nhiệt độ khác biệt (như cơ thể người) di chuyển qua vùng quét, cảm biến ghi nhận sự thay đổi mức bức xạ hồng ngoại. Sự thay đổi này được chuyển hóa thành tín hiệu điện, sau đó được khuếch đại và xử lý để xác định sự hiện diện hoặc chuyển động của vật thể.

Riêng việc lựa chọn loại công tắc nào phụ thuộc vào nhu cầu sử dụng và cấu trúc không gian của từng gia đình.

Ưu và nhược điểm của cảm biến hồng ngoại

Cảm biến hồng ngoại là một công nghệ phổ biến trong việc phát hiện chuyển động và đo lường nhiệt độ, nhưng giống như bất kỳ công nghệ nào, nó cũng có những ưu điểm và nhược điểm riêng. Việc hiểu rõ các đặc tính này sẽ giúp lựa chọn và ứng dụng cảm biến hồng ngoại một cách tối ưu.

Ưu điểm:

1. Độ nhạy cao: Cảm biến hồng ngoại có khả năng phát hiện chính xác các vật thể phát ra bức xạ nhiệt, giúp nhận diện chuyển động hoặc sự thay đổi nhiệt độ trong không gian một cách nhanh chóng và hiệu quả.
2. Hoạt động tốt trong điều kiện thiếu sáng: Không phụ thuộc vào ánh sáng khả kiến, cảm biến hồng ngoại có thể hoạt động ổn định ngay cả trong môi trường tối, làm tăng khả năng ứng dụng trong các khu vực thiếu sáng.
3. Đo lường chính xác: Cảm biến hồng ngoại có khả năng xác định khoảng cách và phát hiện vật thể dựa trên bức xạ nhiệt, đảm bảo độ chính xác cao trong quá trình hoạt động.
4. Hoạt động ổn định: Cảm biến hồng ngoại thường có hiệu suất ổn định và ít gặp sự cố, mang lại sự tin cậy cao trong các ứng dụng yêu cầu sự chính xác và độ bền lâu dài.

Nhược điểm:

1. Giảm hiệu quả trong môi trường nhiệt độ cao: Khi nhiệt độ môi trường tăng quá cao, cảm biến hồng ngoại có thể gặp khó khăn trong việc phát hiện các vật thể do sự chênh lệch nhiệt độ giữa vật thể và môi trường trở nên không đủ lớn.
2. Tồn tại góc chết: Cảm biến hồng ngoại có thể không phát hiện được chuyển động trong những vùng ngoài phạm vi quét của nó, dẫn đến hạn chế trong việc bao quát toàn bộ không gian.
3. Dễ bị nhầm lẫn: Cảm biến có thể phát hiện sai trong trường hợp có nguồn nhiệt không mong muốn trong phạm vi quét, như ánh sáng mặt trời hoặc nhiệt từ máy móc, gây ảnh hưởng đến độ chính xác của kết quả.

Mặc dù cảm biến hồng ngoại vẫn tồn tại một số hạn chế, nhưng với khả năng hoạt động ổn định và tính ứng dụng cao, chúng vẫn là công nghệ quan trọng trong nhiều lĩnh vực, đóng góp vào việc cải thiện an toàn và tự động hóa.

Lợi ích của việc sử dụng công tắc cảm biến hồng ngoại

Việc lắp đặt công tắc cảm biến hồng ngoại mang lại nhiều lợi ích đáng kể. Dưới đây là một số ví dụ nổi bật:

• Tiết kiệm năng lượng: Công tắc cảm biến hồng ngoại giúp tự động tắt thiết bị khi không còn người trong phòng, từ đó giảm thiểu mức tiêu thụ điện.
• Tăng cường an ninh: Việc sử dụng công tắc này cũng giúp tăng cường an ninh cho ngôi nhà, vì đèn có thể tự động sáng lên khi phát hiện chuyển động, tạo cảm giác an toàn hơn.
• Tiện nghi và thoải mái: Bạn không cần phải lo lắng về việc quên tắt đèn hay thiết bị điện, giúp cuộc sống hàng ngày trở nên dễ dàng và thoải mái hơn.

Bật đèn tự động là ứng dụng thông dụng nhất của cảm biến hồng ngoại thụ động PIR.

Cách lắp đặt công tắc cảm biến hồng ngoại

Lắp đặt công tắc cảm biến hồng ngoại có thể thực hiện khá dễ dàng nếu bạn tuân theo những hướng dẫn cơ bản dưới đây. Tuy nhiên, nếu bạn không tự tin thực hiện, hãy nhờ đến sự trợ giúp của một thợ điện chuyên nghiệp.

Chuẩn bị trước khi lắp đặt

Trước khi bắt đầu quá trình lắp đặt, bạn cần chuẩn bị một số dụng cụ cần thiết như:

• Công tắc cảm biến hồng ngoại
• Tua vít
• Kìm cắt dây
• Dây điện (nếu cần)

Hãy chắc chắn rằng bạn đã đọc kỹ hướng dẫn sử dụng đi kèm với sản phẩm để hiểu rõ về cách thức lắp đặt và vận hành.

Quy trình lắp đặt

Để lắp đặt công tắc cảm biến hồng ngoại, bạn có thể làm theo các bước sau:

• Ngắt nguồn điện: An toàn luôn là ưu tiên hàng đầu. Trước khi bắt đầu lắp đặt, hãy ngắt nguồn điện tại bảng điện chính để tránh rủi ro về điện.
• Tháo công tắc cũ: Sử dụng tua vít để tháo công tắc cũ ra khỏi hộp điện, đồng thời ghi chú lại cách đấu dây của công tắc này để dễ dàng đấu lại sau đó.
• Đấu dây cho công tắc mới: Kết nối dây điện vào công tắc cảm biến hồng ngoại theo đúng ký hiệu trên thiết bị. Thường thì sẽ có ba dây: dây nguồn, dây tải và dây đất.
• Gắn công tắc vào hộp điện: Sau khi đã đấu dây hoàn tất, hãy gắn công tắc vào hộp điện và cố định lại bằng tua vít.
• Bật nguồn điện: Cuối cùng, hãy bật lại nguồn điện để kiểm tra xem công tắc có hoạt động bình thường hay không.

Kiểm tra và điều chỉnh công tắc

Sau khi lắp đặt xong, bạn cần kiểm tra xem công tắc cảm biến hồng ngoại hoạt động như mong muốn hay không. Nếu cần thiết, hãy điều chỉnh độ nhạy của cảm biến hoặc thời gian tắt để phù hợp nhất với nhu cầu sử dụng của bạn.

Việc điều chỉnh này rất quan trọng, vì mỗi không gian và cách thiết lập đều có những đặc điểm khác nhau. Hãy thử nghiệm với các cài đặt khác nhau để tìm ra giải pháp tối ưu cho ngôi nhà của bạn.

Những lưu ý khi sử dụng công tắc cảm biến hồng ngoại

Mặc dù công tắc cảm biến hồng ngoại mang lại nhiều lợi ích, nhưng cũng cần lưu ý một số vấn đề để đảm bảo thiết bị hoạt động hiệu quả và bền bỉ.

Lựa chọn cảm biến phù hợp

Chọn cảm biến hồng ngoại phù hợp với mục đích sử dụng và điều kiện môi trường lắp đặt để đảm bảo độ chính xác và hiệu quả tối ưu trong công tác giám sát.

Độ nhạy của cảm biến

Nhiều người tiêu dùng gặp khó khăn trong việc điều chỉnh độ nhạy của cảm biến hồng ngoại. Nếu cảm biến quá nhạy, nó có thể kích hoạt khi có những chuyển động nhỏ như sự di chuyển của thú cưng, điều này có thể gây phiền toái.

Ngược lại, nếu cảm biến không đủ nhạy, nó có thể bỏ qua những người đứng trong phạm vi quét. Bạn nên thường xuyên kiểm tra và điều chỉnh độ nhạy để phù hợp nhất với không gian lắp đặt.

Vị trí lắp đặt công tắc

Vị trí lắp đặt công tắc cảm biến hồng ngoại cũng ảnh hưởng đến khả năng hoạt động của thiết bị. Bạn nên lắp đặt công tắc ở những vị trí có khả năng quét được toàn bộ không gian mà nó phục vụ.

Ngoài ra, cần tránh lắp công tắc ở những nơi có ánh sáng mạnh như cửa sổ, vì ánh sáng có thể làm giảm khả năng nhận diện của cảm biến.

Đảm bảo đặt cảm biến ở vị trí phù hợp để giám sát khu vực cần thiết. Tránh đặt tại những nơi có ánh sáng mạnh hoặc bị nhiễu từ điện từ, vì điều này có thể ảnh hưởng đến chất lượng tín hiệu thu nhận.

Độ cao lắp đặt: Chọn độ cao phù hợp với khu vực giám sát để cảm biến có thể phát hiện chính xác các vật thể cần theo dõi và tránh những vật thể không liên quan.

Góc quan sát: Điều chỉnh góc quan sát của cảm biến sao cho phù hợp với mục đích và phạm vi giám sát.

Điều kiện ánh sáng: Cảm biến hồng ngoại yêu cầu một mức độ ánh sáng nhất định để hoạt động hiệu quả. Tránh lắp đặt ở những khu vực quá tối hoặc quá sáng.

Lưu ý về môi trường

Tránh lắp đặt cảm biến ở những nơi có môi trường khắc nghiệt, ẩm ướt hoặc nhiệt độ cao, vì điều này có thể ảnh hưởng đến hiệu suất và tuổi thọ của thiết bị.

Bảo trì và vệ sinh công tắc

Để đảm bảo công tắc cảm biến hồng ngoại hoạt động hiệu quả, bạn nên thường xuyên bảo trì và vệ sinh thiết bị. Bụi bẩn và cặn bã có thể che khuất cảm biến, khiến nó không thể phát hiện chuyển động một cách chính xác.

Sử dụng một miếng vải sạch để lau chùi bề mặt của công tắc và cảm biến. Đồng thời, hãy kiểm tra các mối nối và dây điện định kỳ để tránh tình trạng lỏng lẻo hay hư hỏng.

Ứng dụng thực tế của công tắc cảm biến hồng ngoại

Cảm biến hồng ngoại là một thiết bị quan trọng trong nhiều ứng dụng công nghệ hiện đại nhờ khả năng phát hiện bức xạ nhiệt và ánh sáng hồng ngoại từ vật thể. Với tính linh hoạt và hiệu quả cao, cảm biến hồng ngoại ngày càng trở thành một phần không thể thiếu trong nhiều lĩnh vực, đặc biệt là trong an ninh, tự động hóa tòa nhà và tiết kiệm năng lượng.

Ứng dụng trong hệ thống an ninh và giám sát

Cảm biến hồng ngoại, đặc biệt là cảm biến PIR (Passive Infrared Sensor), thường được sử dụng trong các hệ thống báo động an ninh để phát hiện chuyển động bất thường. Khi có người hoặc vật di chuyển trong vùng giám sát, cảm biến sẽ kích hoạt báo động hoặc gửi tín hiệu đến trung tâm điều khiển. Thêm vào đó, việc tích hợp cảm biến hồng ngoại vào camera an ninh giúp cải thiện khả năng nhận diện chuyển động trong điều kiện ánh sáng yếu hoặc ban đêm, tăng cường độ tin cậy cho hệ thống giám sát.

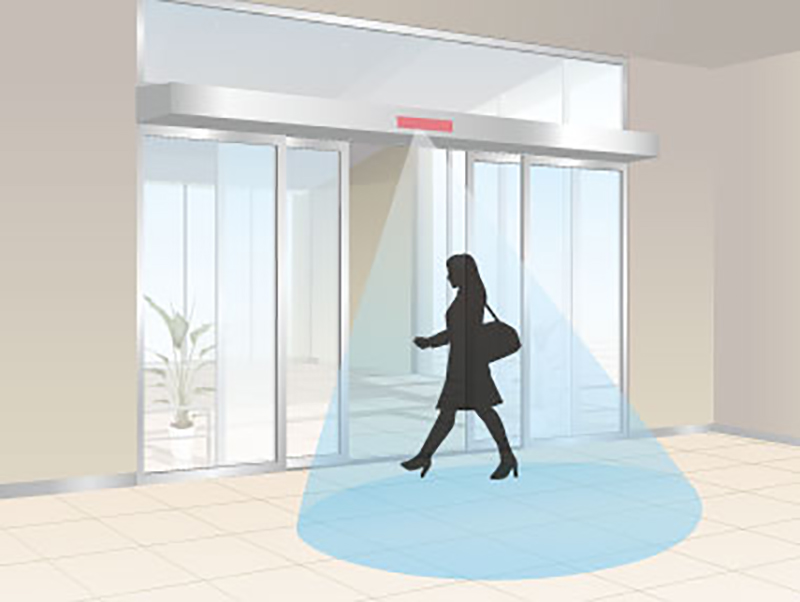

Mở cửa tự động là một ứng dụng thông dụng nhất trong thực tế của cảm biến hồng ngoại chủ động.

Ứng dụng trong tự động hóa tòa nhà

Trong các tòa nhà thông minh, cảm biến hồng ngoại đóng vai trò quan trọng trong việc tiết kiệm năng lượng và nâng cao tiện nghi cho người sử dụng. Cảm biến hồng ngoại được sử dụng để điều khiển đèn chiếu sáng tự động, bật hoặc tắt đèn khi phát hiện sự hiện diện của con người. Điều này không chỉ giúp tiết kiệm năng lượng mà còn tạo ra môi trường sống tiện nghi và thân thiện. Bên cạnh đó, cảm biến hồng ngoại còn được tích hợp vào các hệ thống điều hòa thông minh, giúp điều chỉnh nhiệt độ phòng tự động khi có người trong phòng, nâng cao hiệu quả sử dụng năng lượng.

Công tắc cảm biến hồng ngoại: Tiện ích trong cuộc sống hàng ngày

Công tắc cảm biến hồng ngoại không chỉ là thiết bị điện đơn giản mà còn mang lại những lợi ích thiết thực trong cuộc sống. Trong gia đình, công tắc cảm biến hồng ngoại giúp tiết kiệm năng lượng và tạo sự thuận tiện khi sử dụng. Chẳng hạn, khi bạn bước vào phòng khách, đèn sẽ tự động bật sáng mà không cần phải bấm công tắc, điều này rất hữu ích khi bạn đang bận rộn hoặc tay mang đồ đạc.

Tại các văn phòng làm việc, công tắc cảm biến hồng ngoại cũng đang ngày càng phổ biến để tối ưu hóa việc sử dụng điện. Việc đèn tự động bật khi mọi người vào phòng không chỉ tiết kiệm năng lượng mà còn tạo cảm giác thân thiện, giúp cải thiện tinh thần làm việc của nhân viên.

Ứng dụng trong không gian công cộng

Công tắc cảm biến hồng ngoại được lắp đặt rộng rãi trong các không gian công cộng như trung tâm thương mại, bệnh viện, khách sạn và các địa điểm du lịch, nhằm tiết kiệm năng lượng và mang lại tiện ích cho người sử dụng. Các khu vực như toilet công cộng, hành lang hay sân bay thường sử dụng công tắc cảm biến hồng ngoại để đảm bảo ánh sáng luôn được bật khi có người sử dụng, đồng thời tự động tắt khi không còn ai ở đó.

Nhờ vào những ứng dụng đa dạng này, cảm biến hồng ngoại không chỉ giúp tiết kiệm năng lượng mà còn nâng cao chất lượng cuộc sống, làm cho môi trường sống và làm việc trở nên tiện nghi và hiện đại hơn.

Kết luận

Công tắc cảm biến hồng ngoại là một giải pháp tuyệt vời cho việc tự động hóa trong cuộc sống hàng ngày. Với những lợi ích như tiết kiệm năng lượng, tăng cường an ninh và tạo sự tiện nghi trong sử dụng, thiết bị này đang ngày càng được ưa chuộng. Việc lắp đặt và sử dụng công tắc cảm biến hồng ngoại không chỉ giúp làm tăng giá trị thẩm mỹ cho ngôi nhà mà còn góp phần bảo vệ môi trường. Hy vọng rằng những thông tin trong bài viết này sẽ giúp bạn hiểu rõ hơn về công tắc cảm biến hồng ngoại và đưa ra những quyết định phù hợp cho nhu cầu sử dụng của mình.
