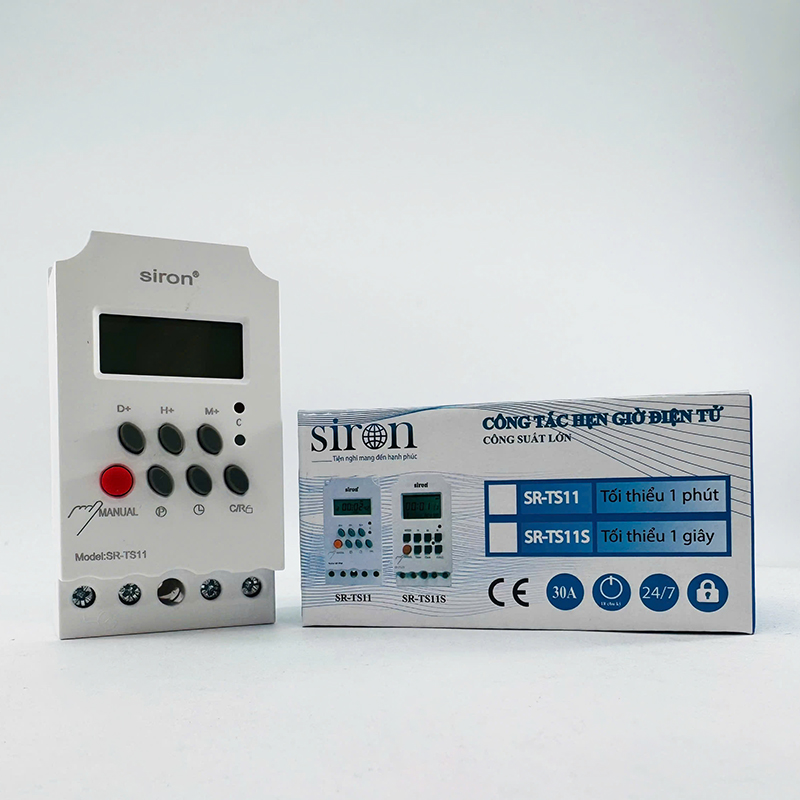

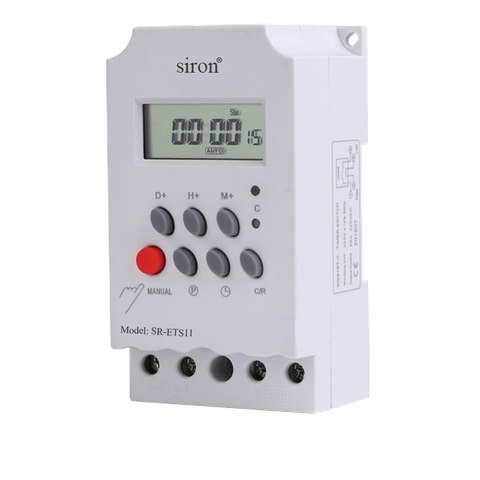

Công tắc hẹn giờ tắt mở kỹ thuật số lắp tường tủ điện Siron SR-TS11

HƯỚNG DẪN SỬ DỤNG CÔNG TẮC THỜI GIAN KỸ THUẬT SỐ: SIRON SR-ETS11

Tải file hướng dẫn sử dụng SR-ETS11

(Giá lẻ: 340,000 đ đã bao gồm VAT)

Tên VAT: Công tắc hẹn giờ tắt mở kỹ thuật số lắp tường tủ điện Siron SR-ETS11

GIỚI THIỆU:

* Công tắc hẹn giờ SR-ETS11 là thiết bị hẹn giờ kỹ thuật số, tự động Bật – Tắt thiết bị điện theo thời gian đã cài đặt. Với 16 chu kỳ Bật – Tắt được lặp lại hàng tuần hay từng ngày trong tuần theo nhu cầu người dùng. Với thiết kế vừa lắp thanh ray, vừa có thể lắp tường, phù hợp cho cả dân dụng và công nghiệp. Thiết bị được tích hợp PIN dự phòng mà không cần chỉnh lại giờ khi mất điện.

ỨNG DỤNG THỰC TẾ:

* Giải pháp cho các nhà vườn bơm nước tưới cây, bật tắt đèn bảng hiệu, đèn đường, ngõ xóm, bất tắt chuông cửa, … hẹn giờ tự động bật và tự động tắt.

* Điều khiển tắt mở chuông báo giờ, máy lạnh theo lịch hẹn giờ tắt mở trong tuần, T7, CN nghỉ ..., đèn sân vườn, đèn  đường, bơm nước tưới cây, bơm khí hồ cá, tắt mở đèn bảng hiệu tự động, …

THÔNG SỐ KỸ THUẬT:

* Điện áp nguồn: 220 ~ 240V/AC – 50 ~ 60Hz.

* Công suất: 4000W (Sợi đốt), 1000W (LED, Motor).

* Thời gian đóng ngắt tối thiểu: 1 phút.

* PIN lưu đồng hồ: 200 giờ - Tự sạc lại, độ bền 3-5 năm.

* Chu kỳ làm việc: 16 chu kỳ - 24 giờ / Tuần. Có thể cài lặp lại hàng ngày, tuần, tự tắt các ngày nghỉ trong tuần.

* Chế độ: ON-AUTO-OFF.

* Kiểu công tắc: 1 chiều (1 NO).

* Khóa màn hinh tự động sau 10 giây.

* Thiết kế lắp thanh ray hoặc lắp tường.

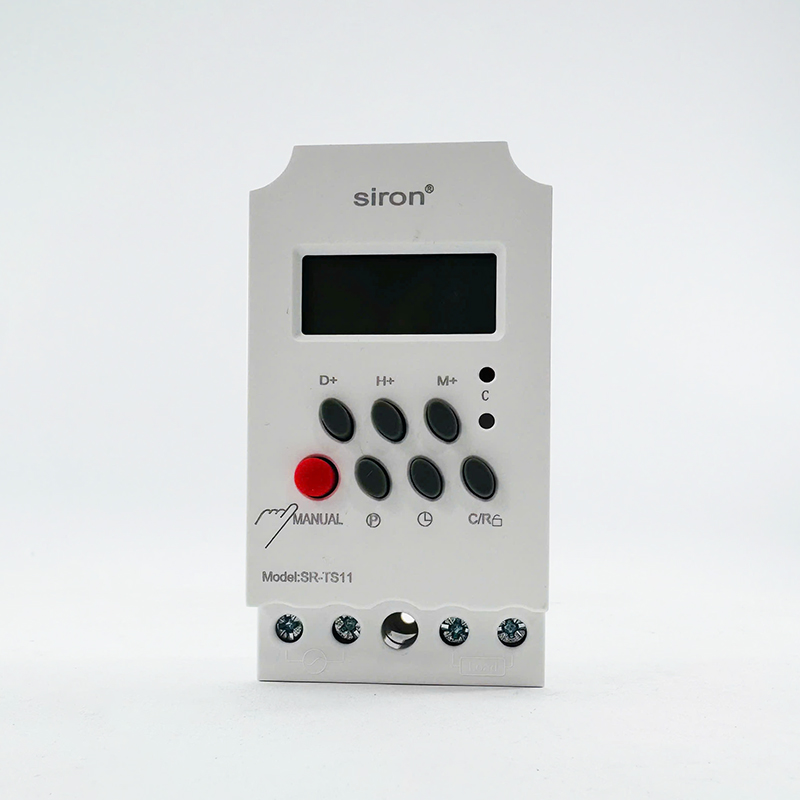

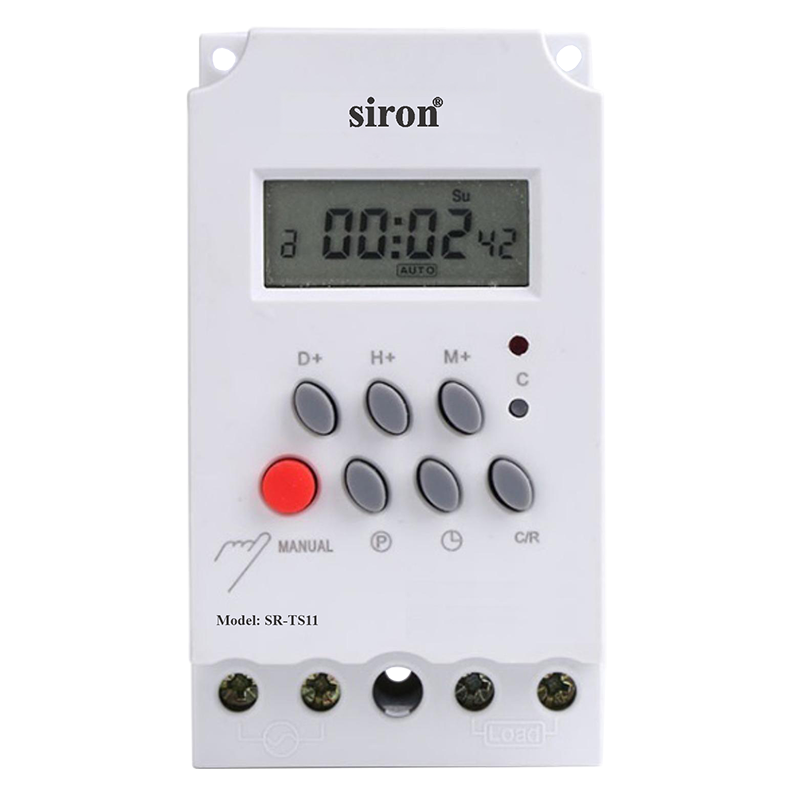

Ý NGHĨA CÁC NÚT TRÊN THIẾT BỊ:

C: Reset: xóa tất cả. (Khởi động màn hình)

D+: Chọn ngày trong tuần.

H+: Chọn giờ cần làm việc.

M+: Chọn phút cần làm việc.

C/R : Xóa thời gian đang cài đặt. / Khóa và mở khóa màn  hình.

          : Trở về màn hình thời gian thực.

P: Bắt đầu lập trình.

Manual: chọn ON (Bật) / AUTO (Tự động) / OFF (Tắt), tác động bằng tay.

HƯỚNG DẪN CÀI ĐẶT: (Nếu màn hình chưa bật ấn nút C).

* Bước 1: Mở khóa màn hình: Nhấn phím có biểu tượng ổ khóa trên bàn phím 6 lần liên tiếp để khóa. Trên màn hình hiển thị góc dưới bên trái xuất hiện để biểu tượng, bàn phím bị khóa vào thời điểm này, lúc này ta nhấn các phím trên công tắc thời gian sẽ không chấp nhận hoạt động chung trên bàn phím. Để mở khóa ta nhấn 5 lần liên tiếp các biểu tượng sẽ biến mất, khi bàn phím không còn biểu tượng này ta làm theo hướng dẫn vận hành bên dưới. Chức năng này nhằm loại bỏ thời gian không cài đặt bị nhấn hoặc kẹt làm sai lệch chương trình cài đặt hoặc lệch thời gian thực.

Lưu ý: Khi không sử dụng trong thời gian 10 giây, bàn phím sẽ tự khóa, muốn cài đặt lại ta nhấn mở khóa. Khi không sử dụng lâu ngày, màn hình sẽ tự tắt để bảo vệ PIN, nếu muốn sử dụng lại ta nhấn phím C.

* Bước 2: Cài đặt thời gian thực cho thiết bị, Sau khi mở khóa màn hình ấn các phím sau để cài giờ thực.

D+: Chọn Thứ hiện tại: Mo - Tu - We - Th - Fr - Sa - Su.

H+: Chọn Giờ hiện tại.

M+: Chọn Phút hiện tại.

* Bước 3: Lập trình thời gian tắt/ mở thiết bị.

- Chọn thời gian cần mở thiết bị:

Bấm nút P: Màn hình hiện ra 1 ON lúc này tiếp tục bấm các nút chọn ngày (D+), giờ (H+), phút (M+). Bấm liên tục cho đến khi đúng ngày, giờ, phút mình cần mở thiết bị.

- Chọn thời gian cần tắt thiết bị: Bấm tiếp nút P thì màn hình tiếp tục hiện lên 1 OFF. Tiếp theo là bấm các nút chọn ngày (D+), giờ (H+)  phút (M+), bấm liên tục tương tự như trên và kết thúc bằng nút đồng hồ (Nếu muốn lập trình lần 2 …thì tiếp tục làm tương tự như vậy).

Chú Ý:

• Sau khi cài đặt xong bấm phím “MENUAL” màn hình hiện thị “AUTO” thì thiết bị mới hoạt động tự động.
• Timer sẽ hoạt động theo chu kỳ đã cài đặt (theo ngày hay tuần), không cần cài lại sau mỗi ngày hoặc mỗi tuần.
• Mở khóa màn hình trước khi cài đặt.

ỨNG DỤNG KHÁC

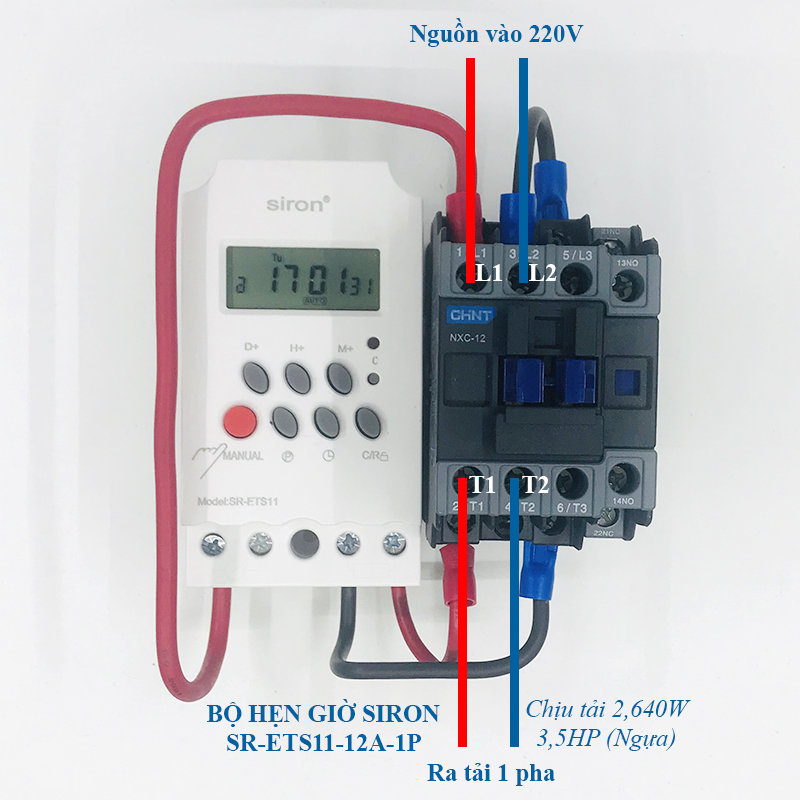

	BỘ HẸN GIỜ CHO THIẾT BỊ ĐIỆN 1 PHA CÔNG SUẤT LỚN Lắp đặt hẹn giờ bật tắt cho các thiết bị có công suất lớn như máy bơm, đèn công suất cao, đèn khu phố, ngõ xóm, ... .Sử dụng đa dạng các mục đích khác nhau. Lắp đặt dễ dàng, điều chỉnh thời gian và cài đặt chương trình đơn giản. Ngay cả khi không phải người kỹ thuật, bạn vẫn có thể làm theo hướng dẫn để lắp đặt bộ hẹn giờ hoàn chỉnh.

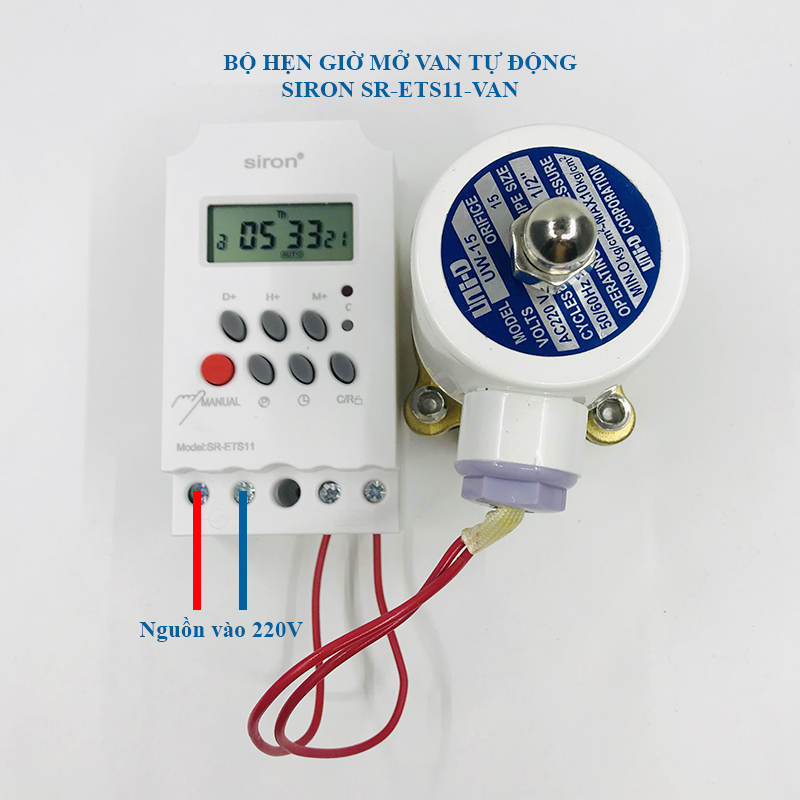

BỘ HẸN GIỜ MỞ TẮT VAN ĐIỆN TỪ TỰ ĐỘNG Lắp đặt hẹn giờ mở và đóng van nước điện từ tự động, phục vụ cho các nhu cầu tưới cây, mở vòi nước, mở vòi bồn chứa, ... . Dễ dàng lắp đặt cho các ứng dụng khác nhau trong ngành nước. Bộ đếm thời gian chuẩn xác, giúp điều chỉnh mức độ mở van chuẩn xác hơn.
