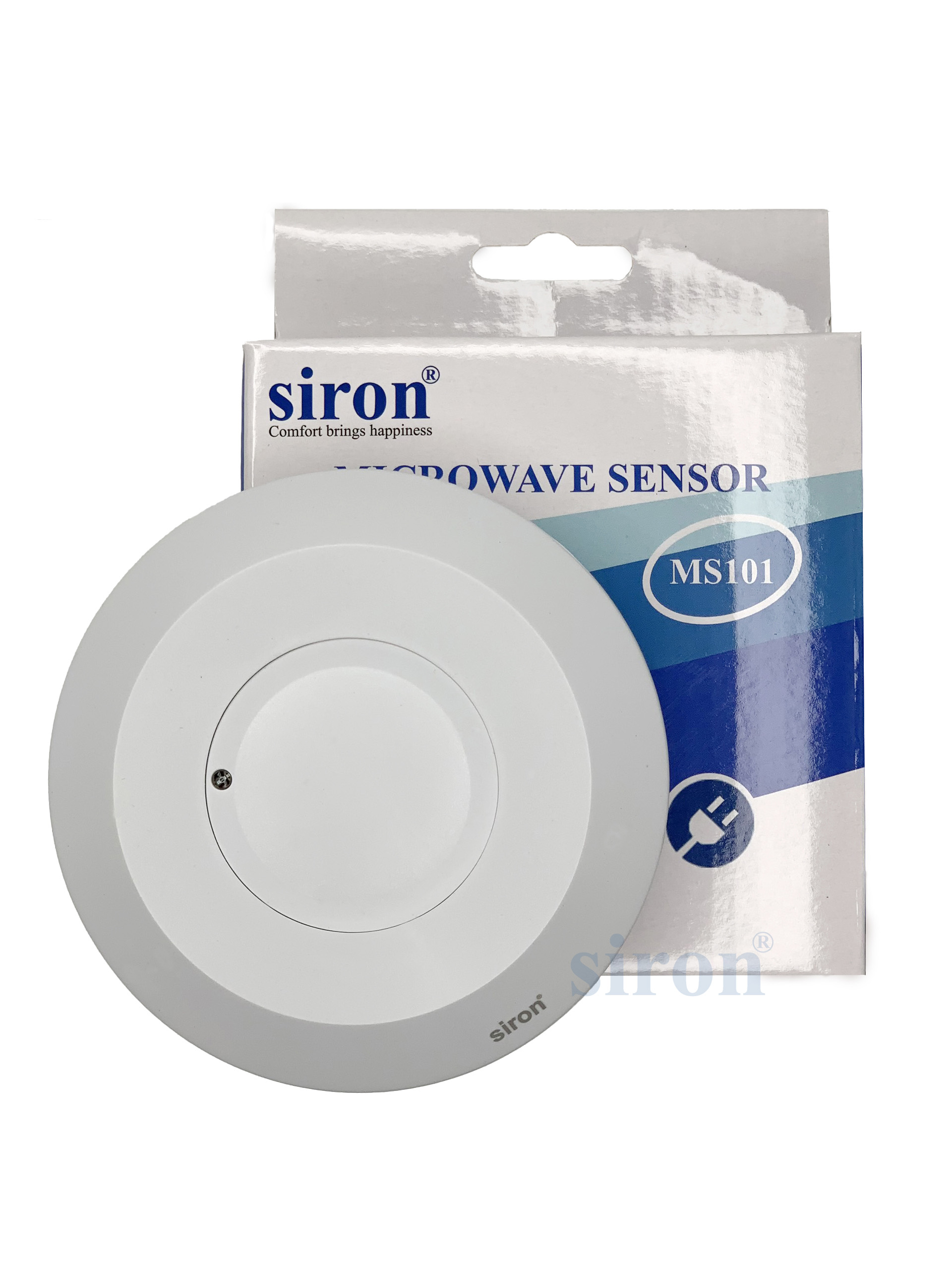

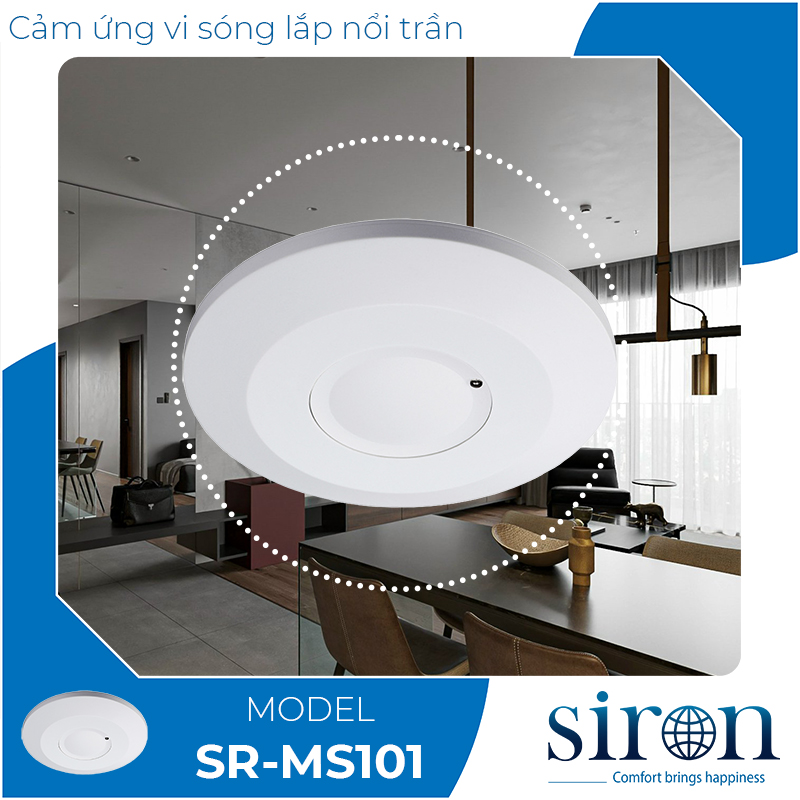

Công tắc cảm ứng chuyển động siêu nhạy mỏng nổi trần Siron Sr-MS101

Công tắc cảm ứng chuyển động vi sóng lắp nổi trần tròn Siron SR-MS101

Tải bản hướng dẫn sử dụng Siron SR-MS101

Tải Catalogue Siron SR-MS101

Tên VAT: Công tắc cảm ứng chuyển động vi sóng xuyên vật cản Siron SR-MS101

GIỚI THIỆU:

SR-MS101 là thiết bị cảm ứng vi sóng nhận diện sự chuyển động của con người để bật/tắt các thiết bị điện.

Sử dụng sóng Radar tần số 5.8GHz nên khả năng cảm biến với độ nhạy rất cao, không ảnh hưởng bởi nhiệt độ môi trường >32°C, tính năng xuyên gỗ, kính, tường mỏng, thạch cao, …

Có tác dụng tự động mở đèn khi có người di chuyển trong vùng quét. Công tắc cảm ứng thân nhiệt và chuyển động được lắp nổi trần hoặc tường.

Công tắc cảm biến chuyển động SR-MS101 với chức năng điều chỉnh khoảng cách xa gần, kết hợp cùng với chức năng điều chỉnh được độ LUX (sáng/tối ) của môi trường nếu đủ sáng thì không cần mở đèn để tiết kiệm điện.

Với ánh sáng xung quanh nhiều hơn ngưỡng ánh sáng ban ngày, đèn không bật khi có người vào phòng

Video hướng dẫn sử dụng

With ambient light more than daylight threshold, the lamp does not switch on when someone enters the room

Những lưu ý khi sử dụng cảm ứng chuyển động vi sóng:

Không lắp cảm ứng vi sóng trong những địa hình dưới đây:

Nhà vệ sinh nhỏ gần lối đi có nhiều người qua lại, vì cảm ứng vi sóng xuyên qua được vách thạch cao, cửa nhựa, cửa kính, cửa gỗ mỏng nên dễ bị bật đèn khi có người di chuyển gần cảm ứng bên ngoài cửa.

Vị trí có vách thạch cao gần khu vực có nhiều người qua lại.

Nơi có sóng rada mạnh làm tác động đến cảm ứng rada của vi sóng có thể gây báo giả và bật tắt đèn bất thường.

Không lắp nơi có cửa sổ, cửa ra vào có nhiều người qua lại với khoảng cách gần 3 ~ 4 m vì cảm ứng có thể xuyên qua tường gạch mỏng làm cảm ứng sóng liên tục.

Những trường hợp trên bạn nên chọn cảm ứng hồng ngoại.

LỢI ÍCH:

Tránh nguy cơ giật điện và lây nhiễm vi khuẩn, đặc biệt cho trẻ em và người già khi đi vệ sinh phải chạm tay trực tiếp vào công tắc điện truyền thống.

Tiết kiệm điện năng vì khi tránh được trường hợp quên tắt điện mỗi khi rời khỏi, đặc biệt gia đình có trẻ em.

Tiết kiệm thời gian di chuyển bật/tắt đèn và các thiết bị khác.

Giúp gia đình làm chống trộm vì khi có người đèn sẽ bật sáng, gia chủ dễ phát hiện có trộm đột nhập.

Tiết kiệm chi phí lắp đặt khi không cần lắp nhiều công tắc cảm ứng hồng ngoại trong các khu vực có nhiều vật cản

Không bị ảnh hưởng bởi nhiệt độ của môi trường trên 32 độ C nên sản phẩm sử dụng rất bền bỉ và tránh được hiện tượng bật/tắt đèn không đúng lúc.

ỨNG DỤNG:

Lắp đặt âm trong các loại đèn ốp trần, đèn ốp tường, lắp âm trên trần thạch cao.

Công tắc cảm biến SR-MS101 giúp Mở -Tắt đèn tự động cho: Nhà vệ sinh, đèn hành lang, cầu thang, ban công gia đình, đèn chiếu sáng phòng tranh, …

CÁC ỨNG DỤNG THỰC TẾ:

Ứng dụng cơ bản nhất của cảm ứng là dùng để tắt mở đèn cho Nhà Vệ Sinh, Phòng Khách, Phòng Chờ, Hành Lang - Cầu Thang Khách Sạn hoặc nhà ở, …

THÔNG SỐ KỸ THUẬT:

Điện áp nguồn: 220V.

Tần số: 50 Hz.

 Độ cao lắp đặt từ 1.5 đến 4 m.

Khoảng cách cảm ứng: 2 ~ 10m.

Điều chỉnh thời gian trễ từ 8 giây đến 8 phút.

Điều chỉnh độ sáng từ 2 lux đến 2000 lux.

Công suất tiêu thụ : 0.5W.

Công suất tải:

Sợi đốt, Compack: 800W

LED: 300W

Kích thước: Φ102x24,4

HƯỚNG DẪN SỬ DỤNG:

Nút LUX :Điều chỉnh chế độ nhận biết môi trường sáng hay tối để kích hoạt chế độ cảm biến hoạt động mở đèn:

Nếu người dùng cần điều chỉnh nút LUX xoay về phía “mặt trời “thì cảm biến sẽ luôn luôn được kích hoạt trạng thái sẵn sàng để nhận chuyển động của con người trong vùng quét để bật đèn nghĩa là sẽ cảm ứng cả ngày lần đêm.

Nếu người dùng cần điều chỉnh nút LUX xoay về phía “mặt trăng “thì cảm biến chỉ được kích hoạt trạng thái nhận chuyển động thân nhiệt trong vùng quét để bật đèn khi môi trường thiếu ánh sáng (tối), nghĩa là chỉ cảm ứng bật đèn trong môi trường tối (hoặc mờ tối tuỳ mức độ điều chỉnh nút Lux).

- Khi thiết bị đã cảm biến bật đèn thì chế độ cảm biến sáng/tối không còn ảnh hưởng đến quá trình cảm biến thân nhiệt chuyển động trong chu kỳ đó

Nút SENS: Điều chỉnh khoảng cách phát radar để nhận chuyển động.khoảng cách chỉnh tối thiểu 2m“Dấu - “ khoảng cách chỉnh tối đa 12m“Dấu + “

Nút TIME :Điều chỉnh thời gian tự tắt,trong khoảng thời gian có thể chỉnh tự tắt từ 10 giây đến 12 phút.Thời gian trễ này sẽ được bắt đầu tính lại trong chu kỳ cảm ứng mới

HƯỚNG DẪN LẮP ĐẶT:

CÁCH LẮP ĐẶT VÀ ĐẤU DÂY:

Gắn nổi trần, dấu trần, gắn tường, …

CHÚ Ý:

Tắt nguồn điện trước khi đấu nối thiết bị

Kết nối dây nguồn và tải cho cảm ứng như sơ đồ bên ( Teminal N và L đấu vào nguồn điện 220v ,N và L' ra đèn)

Đấu dây theo hình vẽ, cố định phần chân đế của sao cho mặt cảm ứng (mặt tròn) hướng về phía có người qua lại. Điều chỉnh độ lux và thời gian trễ  thích hợp, đậy nắp lại sau đó cấp điện cho cảm ứng làm việc.

Lưu ý:

Do thiết bị có độ nhạy cao nên chỉnh nút Distance về 1 M để tránh báo giả.

LƯU Ý:

MỘT SỐ VẤN ĐỀ THƯỜNG XẢY RA VÀ CÁCH KHẮC PHỤC:

Tải không làm việc (bóng đèn không sáng):

a. Kiểm tra nguồn điện vào bóng đèn kết nối với cảm ứng đã có điện ra chưa?.

b. Kiểm tra lại xem bóng đèn cò vấn đề gì không?.

c. Kiểm tra nút chỉnh Lux đã phù hợp với ánh sáng làm việc của môi trường chưa?.

Độ nhạy kém:

a. Kiểm tra nút SENS đã chỉnh khoảng cách hợp lý chưa?

b. Kiểm tra chiều cao lắp đặt.

Cảm ứng không thể tự tắt tải (đèn sáng không tắt):

a. Kiểm tra xem có bị nhiễu tín hiệu cao tần  trong vùng làm việc không?

b.Kiểm tra xem xung quanh có thân nhiệt liên tục di chuyển trong vùng cảm ứng không?

c.Kiểm tra nút SENS điều chỉnh khoảng cách quá xa không?

d. Thời gian trễ  Time điều chỉnh có dài quá không?

e. Kiểm tra lại xem việc lắp đặt dây điện đã đúng chưa?

BẢO HÀNH:

Sản phẩm Siron được bảo hành đổi mới trong vòng 7 ngày kể từ ngày mua nếu do lỗi kỹ thuật với điều kiện hàng còn nguyên vẹn, không trầy xước, không cháy nổ hoặc không do lắp đặt sai và sử dụng sai hướng dẫn sử dụng.

Trong vòng 30 tháng tiếp theo được bảo hành sửa chữa miễn phí nếu có lỗi kỹ thuật. (Không bảo hành nỗi cháy nổ).

Các lỗi không thuộc phạm vi bảo hành như:

Sử dụng quá công suất quy định.

Lắp đặt sai gây nổ mạch.

Bị nước vào do lắp đặt không đúng hướng dẫn.

Sản phẩm bị vỡ, nứt do va chạm,  rơi rớt hoặc cháy nổ.

Các trường hợp do thiên tai, hỏa hoạn không được bảo hành.

Sử dụng ở môi trường bụi ẩm, hóa chất gây rỉ sét làm hỏng mạch.
