CHỨC NĂNG
Thông báo - bảo vệ quá áp, thấp áp.
Phát hiện chính xác chỉ số dòng rò.
Hẹn giờ bật tắt từ xa qua Wifi.
Cảnh báo quá nhiệt sớm, phòng chống cháy nổ.
Quản lý chính xác chỉ số điện.
Cắt ngắn mạch điện thông minh.
Khóa an toàn khi kiểm tra và sửa chữa điện.
CHỨC NĂNG PHÒNG NGỪA
Quá điện áp
Điện áp thấp
Quá tải
Mất pha, lỗi pha
Quá nhiệt
Ngắn mạch
Rò điện
Điện giật
Cháy
Cháy nổ
CHỨC NĂNG KIỂM SOÁT
Kiểm soát trực tiếp.
Kiểm soát nhóm.
Kiểm soát từ xa.
Kiểm soát tham số.
Kiểm soát hẹn giờ.
Kiểm soát tự động.
CHỨC NĂNG CẢNH BÁO
Cảnh báo thiết bị đầu cuối.
Cảnh báo qua tin nhắn thông báo tới điện thoại.
Cảnh báo nền tảng đám mây.

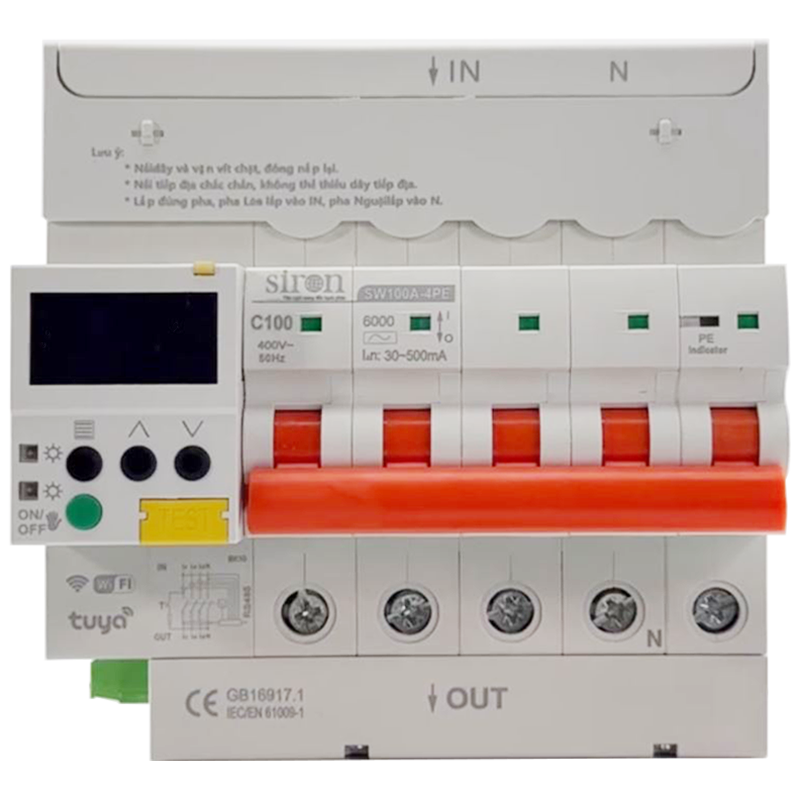

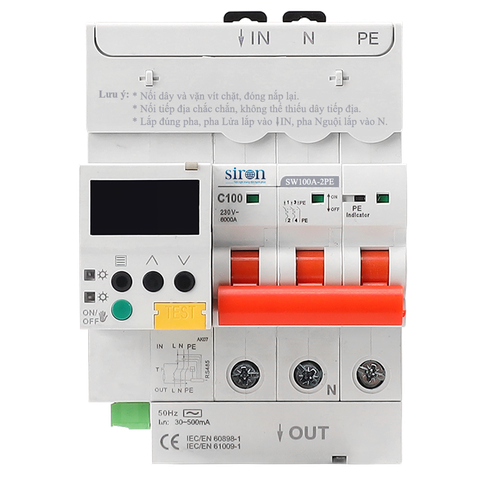

GIỚI THIỆU SẢN PHẨM
Bộ sản phẩm thiết bị an toàn điện của Siron áp dụng cho các hệ thống đo lường thông minh, kết nối lưới quang điện, điều khiển thiết bị, điều khiển hệ thống đèn đường, nhà dân dụng, tòa nhà văn phòng, phòng cháy chữa cháy thông minh tại các cơ sở như: Trường học, bệnh viện, nhà dân, biệt thự, đền thờ, khu di tích lịch sử, viện dưỡng lão, khi triển lãm, khách sạn, trung tâm mua sắm, nhà máy, ...
Nâng cao mức độ bảo vệ an toàn lên mức cao nhất, là sản phẩm tiên phong với công nghệ tiên tiến hàng đầu trong lĩnh vực an toàn điện.
NGUYÊN LÝ HOẠT ĐỘNG
Bộ sản phẩm chống sốc điện cách ly của Siron cho phép loại bỏ hầu hết các nguy cơ về điện như: Giật điện, quá áp, thấp áp, quá tải, quá nhiệt, ngắn mạch, sét lan truyền, rò rỉ điện, thiết bị điện ngâm nước, cháy do điện, ...
THÔNG SỐ SẢN PHẨM
STT |
NỘI DUNG |
PHÂN LOẠI |
|
1 |
Điện |
1 PHA | 3 PHA |
2 |
Số cực |
3 Cực | 5 Cực |
3 |
Điện áp định danh |
1 Pha AC230V 50-60Hz + N + P | 3 Pha AC230V 50-60Hz + N + P |
4 |
Dòng điện định mức |
100A | 100A |
5 |
Loại hoạt động |
Các loại khác có thể điều chỉnh | Các loại khác có thể điều chỉnh |
6 |
Dòng cắt |
Icu = Ics = 6kA | Icu = Ics = 6kA |
7 |
Đo thời gian |
Dưới 1,5 giây | Dưới 1,5 giây |
8 |
Dòng rò |
Chọn 30; 50; 100; 200; 300; 500mA | Chọn 30; 50; 100; 200; 300; 500mA |
9 |
Hẹn giờ tắt mở |
Có | Có |
10 |
Điều khiển qua ứng dụng điện thoại |
Có | Có |
CHỨC NĂNG HOẠT ĐỘNG
1 - Bảo vệ điện áp cao: Lựa chọn hành động: Nhảy aptomat hoặc Thông báo hoặc Tắt chức năng.
Cài đặt mức điện áp cao: 250-350V, thời gian tác động: 0-10 giây.
Mặc định từ nhà máy: 280V, thời gian tác động: 3 giây.
2 - Bảo vệ điện áp thấp: Lựa chọn hành động: Nhảy aptomat hoặc Thông báo hoặc Tắt chức năng.
Cài đặt mức điện áp thấp: 110-200V, thời gian tác động: 0-10 giây.
Mặc định từ nhà máy: 165V, thời gian tác động: 3 giây.
3 - Bảo vệ mất pha (Áp dụng cho Aptomat 3 pha): Lựa chọn hành động: Nhảy aptomat hoặc Thông báo hoặc Tắt chức năng.
Cài đặt mất pha điều chỉnh: 0-100V, thời gian tác động: 0-10 giây.
Mặc định từ nhà máy: 30V, thời gian tác động: 3 giây.
4 - Bảo vệ mất cân bằng điện áp (Áp dụng cho Aptomat 3 pha): Lựa chọn hành động: Nhảy aptomat hoặc Thông báo hoặc Tắt chức năng.
Cài đặt điện áp chênh lệch: 5%-30%, thời gian tác động: 0-10 giây.
Mặc định từ nhà máy: 20%, thời gian tác động: 5 giây.
5 - Bảo vệ mất cân bằng đong điện (Áp dụng cho Aptomat 3 pha): Bật hoặc Tắt chức năng.
Cài đặt dòng điện chênh lệch: 5%-30%, thời gian tác động: 0-10 giây.
Mặc định từ nhà máy: 20%, thời gian tác động: 5 giây.
6 - Bảo vệ sai pha (Áp dụng cho Aptomat 3 pha): Lựa chọn hành động: Nhảy aptomat hoặc Thông báo hoặc Tắt chức năng.
Cài đặt mất pha điều chỉnh: 0-100V, thời gian tác động: 0-10 giây.
Mặc định từ nhà máy: 30V, thời gian tác động: 5 giây.
7 - Bảo vệ quá tải: Lựa chọn hành động: Nhảy aptomat hoặc Thông báo hoặc Tắt chức năng.
Cài đặt quá tải: 0,6ln, thời gian tác động: 0-10 giây.
Mặc định từ nhà máy: ln, thời gian tác động: 3 giây.
8 - Bảo vệ dưới tải: Lựa chọn hành động: Nhảy aptomat hoặc Thông báo hoặc Tắt chức năng.
Cài đặt dưới tải: 1-90%, thời gian tác động: 0-10 giây.
Mặc định từ nhà máy: 0,05, thời gian tác động: 5 giây.
9 - Bảo vệ quá công suất: Lựa chọn hành động: Nhảy aptomat hoặc Thông báo hoặc Tắt chức năng.
Cài đặt quá công suất: 1-100KW, thời gian tác động: 0-10 giây.
Mặc định từ nhà máy: 2KW, thời gian tác động: 5 giây.
10 - Bảo vệ dưới công suất: Lựa chọn hành động: Nhảy aptomat hoặc Thông báo hoặc Tắt chức năng.
Cài đặt dưới công suất: 1-100KW, thời gian tác động: 0-10 giây.
Mặc định từ nhà máy: 2KW, thời gian tác động: 5 giây.
11 - Bảo vệ rò điện: Lựa chọn hành động: Nhảy aptomat hoặc Thông báo hoặc Tắt chức năng.
Cài đặt dòng rò: 30-500mA, thời gian tác động: 0,1-0,2 giây.
Mặc định từ nhà máy: 100mA.
12 - Bảo vệ ngắt điện: Lựa chọn hành động: Bật hoặc Tắt chức năng.
Cài đặt điện áp cắt: 0-100V, thời gian tác động: 0-5 giây.
Mặc định từ nhà máy: 80V, thời gian tác động: 2 giây.
13 - Bảo vệ thay đổi đột biến: Lựa chọn hành động: Bật hoặc Tắt chức năng.
Thời gian tác động: 0-5 giây.
Mặc định từ nhà máy: 2 giây.
14 - Bảo vệ quá nhiệt: Lựa chọn hành động: Nhảy aptomat hoặc Thông báo hoặc Tắt chức năng.
Cài đặt quá tải: 60-100 độ C, thời gian tác động: 0-10 giây.
Mặc định từ nhà máy: 80 độ C, thời gian tác động: 5 giây.
15 - Bảo vệ thiếu PE: Lựa chọn hành động: Nhảy aptomat hoặc Thông báo hoặc Tắt chức năng.
Thời gian tác động: 5-600 giây.
Mặc định từ nhà máy: 60 giây.
16 - Bảo vệ PE bị lỗi: Lựa chọn hành động: Nhảy aptomat hoặc Thông báo hoặc Tắt chức năng.
Thời gian tác động: 5-600 giây.
Mặc định từ nhà máy: 61 giây.
17 - Chức năng bảo vệ mở tấm chắn: Lựa chọn hành động: Bật hoặc Tắt chức năng.
18 - Chức năng tự động bật aptomat: Lựa chọn hành động: Bật hoặc Tắt chức năng.
Thời gian cài đặt tối đa: 31 ngày.
19 - Chức năng bật tắt aptomat theo thời gian: Lựa chọn hành động: Bật hoặc Tắt chức năng.
Thời gian tác động: 0-5 giây.
Mặc định từ nhà máy: 2 giây.
20 - Chức năng cảnh báo sớm: Lựa chọn hành động: Bật hoặc Tắt chức năng.
Cài đặt quá tải: Tỷ lệ cảnh báo 90-100%.
Mặc định từ nhà máy: 100%.
21 - Chức năng hẹn lịch: Lựa chọn hành động: Bật hoặc Tắt chức năng.
22 - Chức năng cho phép điều khiển từ xa: Lựa chọn hành động: Bật hoặc Tắt chức năng.
23 - Chức năng bật lại nguồn: Lựa chọn hành động: Bật hoặc Tắt chức năng.
Thời gian tác động: 3-20 giây.
Mặc định từ nhà máy: 3 giây.
24 - Chức năng thông báo: Lựa chọn hành động: Bật hoặc Tắt chức năng.
25 - Chức năng quay lại cài đặt ban đầu: Lựa chọn hành động: Bật hoặc Tắt chức năng.
Lưu ý về lựa chọn hoạt động:
Tắt: Tắt chức năng này, khi đạt đến giá trị hành động bảo vệ, sản phẩm sẽ không hoạt động để bảo vệ.
Báo động: Khi đạt đến giá trị hành động bảo vệ, sản phẩm sẽ chỉ báo động mà không bị nhảy aptomat.
Nhảy aptomat: Khi đạt đến giá trị bảo vệ, sản phẩm sẽ bị nhảy aptomat.
HƯỚNG DẪN VẬN HÀNH GIAO DIỆN
≣ (Biểu tượng dấu gạch) Nhấn phím này để vào menu. Sau khi cài đặt các thông số, nhấn phím này để xác nhận đầu vào.
(Biểu tượng mũi tên hướng lên) Nhấn phím này để di chuyển con trỏ lên một dòng. Nhập trạng thái cài đặt, mỗi lần nhấp số lượng tăng lên.
(Biểu tượng mũi tên xuống) Nhấn phím này để di chuyển con trỏ xuống một dòng. Nhập trạng thái cài đặt, mỗi lần nhập số lượng giảm đi.
(Nút xanh) Ở trạng thái cài đặt hoặc xem, nhấn phím này một lần để quay lại menu phía trên. Nếu Thiết bị APTOMAT CHỐNG SỐC ĐIỆN CÁCH LY ở trạng thái cảnh báo âm thanh lỗi, nhấn phím này để loại bỏ âm thanh cảnh báo.
HƯỚNG DẪN THAO THÁC MENU:
1. Nhấn ≣ (Biểu tượng dấu gạch) để vào menu, trích xuất mật khẩu đầu vào, sản phẩm này được đặt mật khẩu ban đầu là "0000" nếu bạn cần thay đổi mật khẩu, theo dấu nhắc con trỏ, nhấn xác nhận số bạn cần nhập, sau đó xác nhận. Thao tác các cài đặt tiếp theo tương tự.
2. Nhập mật khẩu xác nhận, vào menu (Biểu tượng dấu gạch), có thông số, bản ghi, chức năng, nhóm bảo vệ sau đó chọn ↑ hoặc ↓ chọn menu bạn cần nhập rồi nhấn phím ≣ để vào menu phụ. Bạn có thể cài đặt hoặc xem các thông số liên quan theo nhu cầu của bạn.
3. Sau khi thiết lập cài đặt hoặc các thông số cần phải nhấn nút (Nút xanh) thoát ra.
4. Nhấn nút ↓ trực tiếp để xem các thông số điện.
5. Nhấn và giữ nút (Nút xanh) điều khiển hoạt động Đóng - Tắt thiết bị. Nhấn một lần để có thể quay lại menu phía trên.
6. Mô tả menu:
- Thông số: Sau khi nhập bảng này có thể thiết lập các giá trị thông số, chẳng hạn như giá trị điện áp trên và dưới, rò rỉ, công suất, nhiệt độ hiện tại, ...
- Ghi lại: Sau khi vào menu này, bạn có thể xem hồ sơ sự kiện chuyển đổi. Chẳng hạn như nguyên nhân nhảy át, hoạt động, ...
- Giao tiếp: Sau khi vào menu này, bạn có thể cài đặt các phương thức giao tiếp, chẳng hạn như MFI, MQTT, RS485, ... hoặc tốc độ truyền thông, loại thiết bị.
- Chức năng: Sau khi vào menu này, chức năng bảo vệ APTOMAT CHỐNG SỐC ĐIỆN CÁCH LY có thể được đặt ở chế độ: Nhảy át, báo động, tắt.
- Hiển thị: Sau khi nhập lệnh này APTOMAT CHỐNG SỐC ĐIỆN CÁCH LY có thể được cài đặt để hiển thị tiếng Trung Quốc hoặc Tiếng Anh.
- Bảo trì: Sau khi vào menu này, bạn có thể duy trì APTOMAT CHỐNG SỐC ĐIỆN CÁCH LY chẳng hạn như khôi phúc cài đặt, chế độ kết nối mạng, khởi động lại thiết bị, ...
- Giới thiệu: Sau khi vào menu này, bạn có thể số phiên bản phần mềm của sản phẩm này, mô đun giao tiếp mã IEM, mã thẻ SIM, ...
KÍCH THƯỚC VÀ LẮP ĐẶT
1. Kích thước (mm).
2. Lắp đặt sản phẩm:
2.1 Thiết bị phù hợp cho việc lắp đặt loại thanh gài 35mm tiêu chuẩn. Khi lắp đặt chỉ cần gán thiết bị vào thanh gài và cố định lại bằng khóa.
2.2 Theo yêu cầu thiết kế đường dây và quản lý phân phối thực tế, hãy chọn và sử dụng mô đun APTOMAT CHỐNG SỐC ĐIỆN CÁCH LY đáp ứng nhu cầu và cài đặt các thông số theo trình tự hiển thị trong sơ đồ.
2.3 Bộ APTOMAT CHỐNG SỐC ĐIỆN CÁCH LY nên được lắp đặt theo chiều dọc. Khi tay gạt quay xuống phía dưới, tiếp điểm ở trạng thái bị ngắt kết nối. Khi tay cầm di chuyển lên trên, tiếp điểm sẽ di chuyển theo hướng đóng.
2.4 Tiết diện mặt cắt danh nghĩa của dây đồng để nối phù hợp với dòng điện định mức của bộ ngắt mạch được thể hiện trong bảng sau:
Dòng điện định mức (A) | 10 | 16-20 | 25 | 32 | 40-50 | 63 | 80 | 100 |
Diện tích mặt cắt mm2 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 |
Mô men xoắn (Nm) | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
VẬN CHUYỂN VÀ BẢO QUẢN
1. Vận chuyển:
- Việc vận chuyển phải được thực hiện trong điều kiện hàng hóa được đóng gói kỹ càng.
- Trong quá trình vận chuyển sản phẩm cần ngăn chặn sự xâm nhập, trộn lẫn của các chất lỏng có hại như nước, nước mưa, tuyết hoặc các dung môi hóa học và chất lỏng ăn mòn khác. Ngăn chặn các va chạm và chèn ép giữa các thiết bị.
2. Lưu trữ:
- Môi trường bảo quản: Nhiệt độ môi trường xung quanh -10 độ C đến 45 độ C.
- Độ ẩm tương đối < 90%.
- Nơi lưu trữ không được có bụi, không có bụi dẫn điện, khô ráo và thông gió tốt.
- Xếp chồng theo hướng được chỉ định trên bao bì. Số lượng không nhiều hơn số lượng đánh dấu trên hộp đóng gói bên ngoài.
CHÚ Ý: CÁC BIỆN PHÁP PHÒNG NGỪA
Chú ý: Thiết bị dòng cắt ngắn mạch thông minh chủ yếu dựa trên cơ sở phòng ngừa, giúp bạn tăng cường bảo vệ an toàn cho việc sử dụng điện, không cho phép bạn vận hành và sử dụng điện trái quy định. Vui lòng sử dụng thiết bị theo quy chuẩn quốc gia về an toàn điện.
1. RS485 của sản phẩm là cổng giao tiếp tiêu chuẩn có thể được kết nối với máy tính và các thiết bị liên lạc khác thông qua bộ chuyển đổi RS485 sang USB để nhận ra trao đổi thông tin và kiểm soát.
2. Tốc độ truyền mặc định của thiết bị là 9600bps. Bạn có thể xem và đặt tốc độ yêu cầu trên máy tính.
3. Không thể sử dụng thiết bị này trong nước biển hoặc chất lỏng có hòa tan các chất hữu cơ khác.
4. Thiết bị này không chống thấm nước, do vậy không thể lắp đặt ngoài trời hoặc những nơi dễ ngập lụt.
5. Thiết bị chỉ bảo vệ đầu ra, đầu vào không nằm trong phạm vi bảo vệ.
6. Không giữ dây điện bằng một tay và chạm vào kim loại nối đất bằng tay loại kia.
7. Việc lắp đặt và vận hành sản phẩm phải được thực hiện bởi thợ điện chuyên nghiệp. Không thể đảo ngược dây pha để tránh cháy thiết bị và dây nối đất không được nối sai để tránh thiết bị bị cháy. Hệ thống dây điện bị lỗi sẽ làm cháy thiết bị và không được bảo hành. Tại vị trí kết nối dầu dây điện vào-ra của thiết bị cần được kết nối chắc chắn bằng các đầu vít. Trong trường hợp vít không được siết chặt giữa cổng kết nối và nguồn điện sẽ gây hiện tượng chập, sinh nhiệt độ do tiếp xúc kém. Thiết bị không nằm trong phạm vi bảo hành nếu người sử dụng nối dây sai dẫn đến bị điện giật.
8. Thiết bị giảm thiểu khả năng cháy, nổ về điện.
9. Thiết bị chỉ bảo vệ đường dây điện chứ không thể bảo vệ thiết bị điện cuối cùng.
10. Thiết bị của chúng tôi không có khả năng chống sét. Thiết bị có thể cắt sét lan truyền và sẽ chuyển hướng dòng điện xuống dây nối đất.
11. Bảo vệ ngâm nước chỉ được thực hiện trong trường hợp nước được cách ly với đất hoặc PE. Trong trường hợp con người chạm vào dây pha và một đầu nối đất (hoặc PE ) thì sẽ tạo ra dòng dò nhất định, dòng này có thể gây ra cảm giác sốc điện nhưng con người có thể tự thoát khỏi nguồn gây giật. 12. Không được chạm đồng thời vào dây pha và dây trung tính, trường hợp này sẽ tạo ra cảm giác sốc điện mạnh nhưng có thể tự thoát khỏi nguồn gây giật.
13. Thiết bị chỉ hoạt động tốt nhất khi được nối đất.
14. Thiết bị tiết kiệm điện năng bằng cách cảnh báo, ngắt nguồn khi phát hiện sự cố rò rỉ điện.
15. Sản phẩm này có thể được tùy chỉnh theo nhu cầu người dùng. Vui lòng liên hệ với nhân viên bộ phận kỹ thuật liên quan./.
